2.3 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät alle zugehörigen Leitungsschutzschalter freischalten.
Spannungsführende Teile in der Umgebung abdecken!
Gerät anschließen und montieren
o Einbaugehäuse (12) lagerichtig – horizontal oder vertikal ausgerichtet – in der Wand (Mau-
erwerk oder Hohlwand) montieren.
Horizontale Montage: Pfeil OBEN TOP zeigt nach oben. Vertikale Montage: Pfeil OBEN
TOP zeigt nach links. Bus- und 230-V-Leitungen und nach Bedarf Ethernet-Anschlusslei-
tung durch die vorgesehenen Durchführungen in das Gehäuse einführen.
i Empfehlung: Für optimale Ablesung in Augenhöhe montieren.
i Beim Einbau das Original-Up-Gehäuse (Berker Best.-Nr. 7590 00 21) verwenden, damit
Schutzklasse II eingehalten wird!
o Über die abgemantelten Netzspannungsadern den beliegenden Schlauch ziehen. KNX/EIB
Anschlussklemme an der Busleitung montieren.
o Netzspannung AC 230 V ~ an die Klemmen L N (5) anschließen.
o Busleitung an Klemme BUS (4) anschließen.
o Sofern das Gerät an ein lokales Netzwerk angeschlossen werden soll, ist zudem der Ether-
net-Anschluss herzustellen.
- Bei Ethernet-Anschluss mit einem Standard-Installationskabel:
Die bauseits vorhandene Ethernet-Leitung an den Ethernet-Adapterstecker ('Keystone') an-
schließen. Hierzu die Ethernet-Adern abmanteln, nicht abisolieren und in den Deckel des
Adaptersteckers einlegen. Dabei auf korrekte Polung (Farbzuordnung der Adernpaare in
der Installation und auf dem Anschlussadapter, EIA/TIA-568-A oder -B) achten! Überste-
hende Adern kürzen und Deckel lagerichtig auf den Adapterstecker schieben.
Danach das beiliegende Mini-Patchkabel auf der einen Seite in die Ethernet-Anschluss-
buchse des Tableaus und auf der anderen Seite in den zuvor montierten Ethernet-Adapter-
stecker einstecken.
- Bei Ethernetanschluss mit einem Standard-Patchkabel:
Das Patchkabel direkt in die Ethernet-Anschlussbuchse des Tableaus einstecken.
i Die Pinbelegung des im Tableau integrierten Ethernet-Anschlusses ist gemäß
EIA/TIA-568-B ausgeführt.

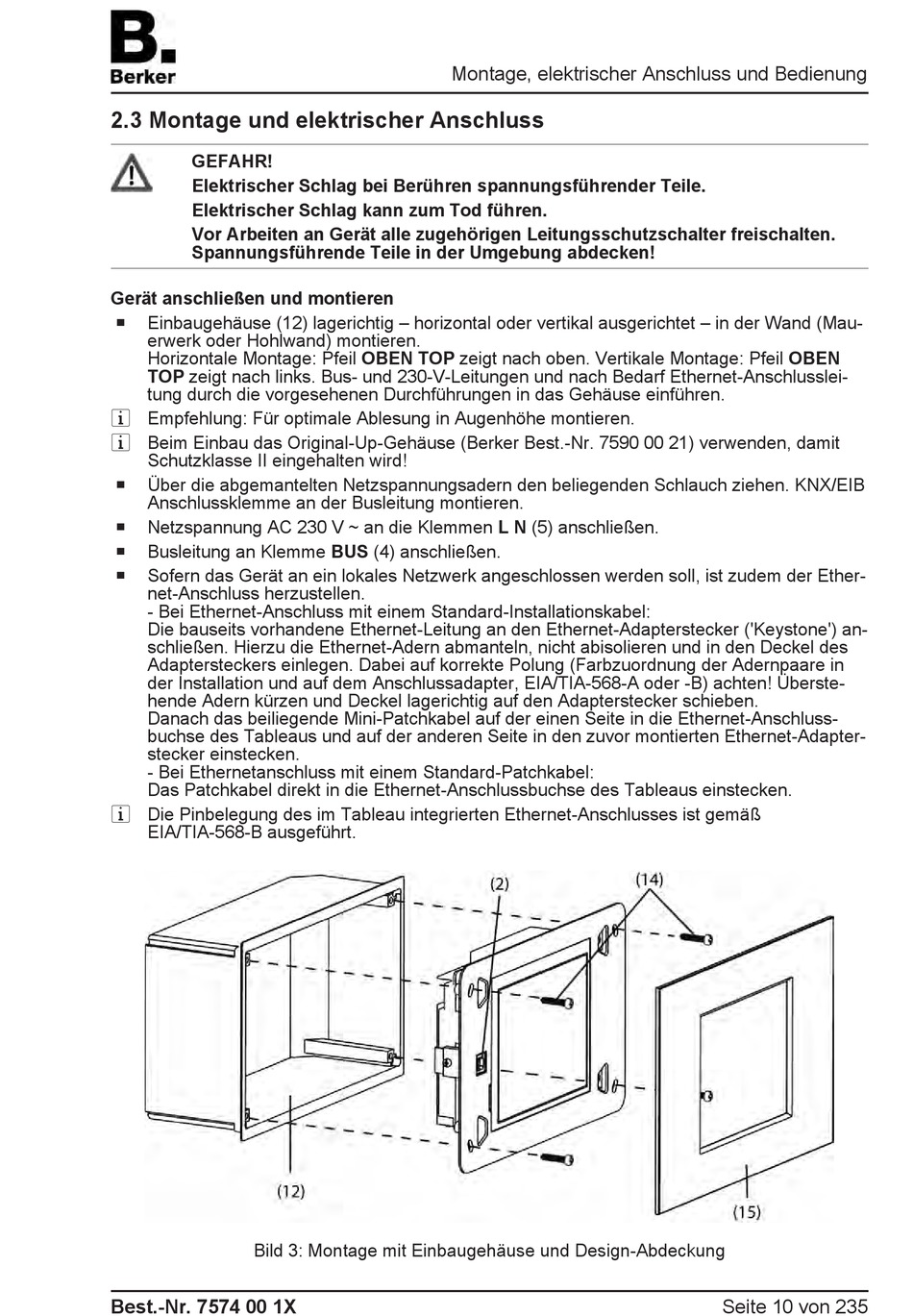

Bild 3: Montage mit Einbaugehäuse und Design-Abdeckung
