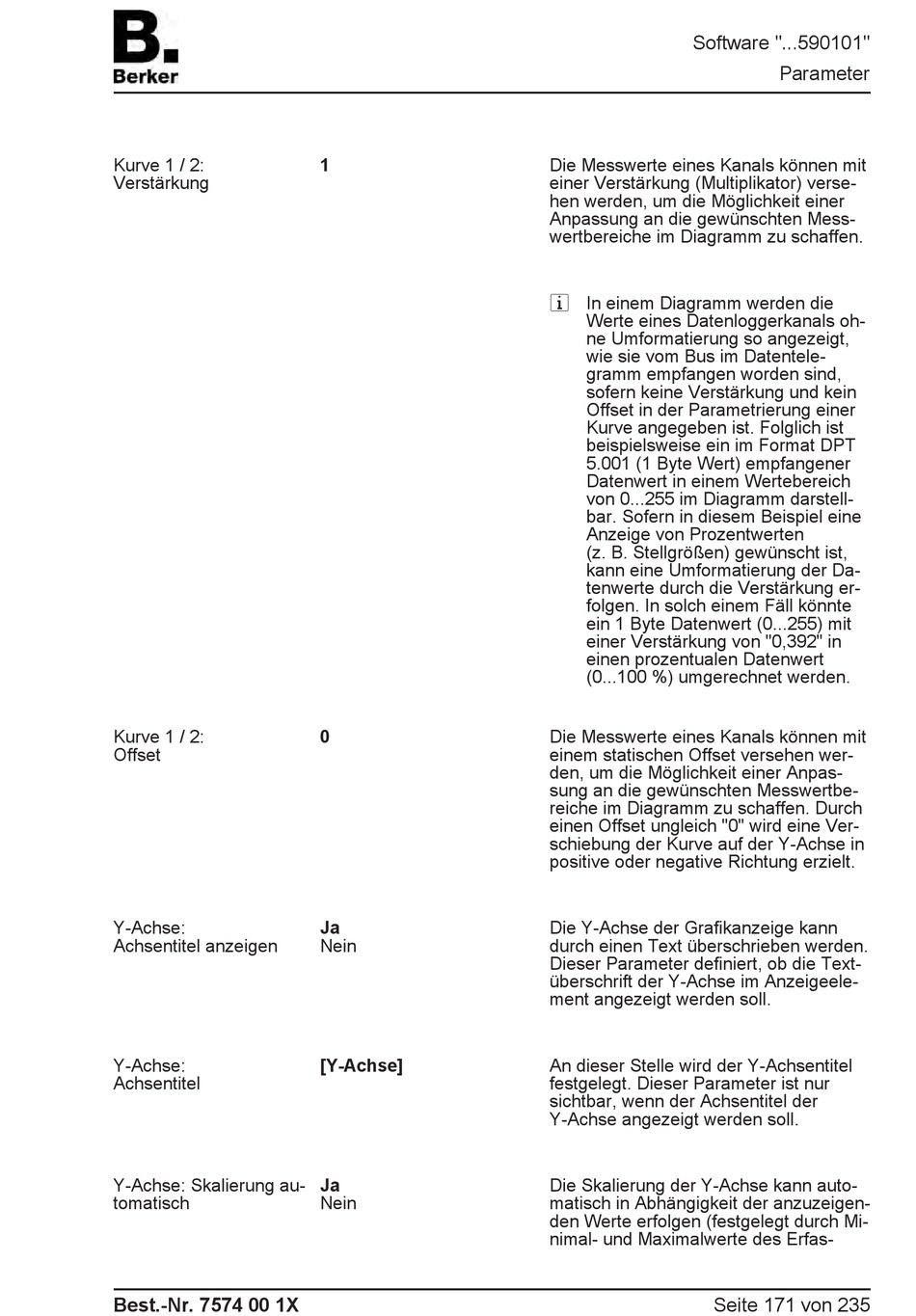

Berker Master Control Produktdokumentation Seite 171

Kurve 1 / 2:
Verstärkung
Kurve 1 / 2:
Offset
Y-Achse:
Achsentitel anzeigen
Y-Achse:
Achsentitel
Y-Achse: Skalierung au-
tomatisch
Best.-Nr. 7574 00 1X
1
0
Ja
Nein
[Y-Achse]
Ja
Nein
Software "...590101"
Die Messwerte eines Kanals können mit
einer Verstärkung (Multiplikator) verse-
hen werden, um die Möglichkeit einer
Anpassung an die gewünschten Mess-
wertbereiche im Diagramm zu schaffen.
i In einem Diagramm werden die
Werte eines Datenloggerkanals oh-
ne Umformatierung so angezeigt,
wie sie vom Bus im Datentele-
gramm empfangen worden sind,
sofern keine Verstärkung und kein
Offset in der Parametrierung einer
Kurve angegeben ist. Folglich ist
beispielsweise ein im Format DPT
5.001 (1 Byte Wert) empfangener
Datenwert in einem Wertebereich
von 0...255 im Diagramm darstell-
bar. Sofern in diesem Beispiel eine
Anzeige von Prozentwerten
(z. B. Stellgrößen) gewünscht ist,
kann eine Umformatierung der Da-
tenwerte durch die Verstärkung er-
folgen. In solch einem Fäll könnte
ein 1 Byte Datenwert (0...255) mit
einer Verstärkung von "0,392" in
einen prozentualen Datenwert
(0...100 %) umgerechnet werden.
Die Messwerte eines Kanals können mit
einem statischen Offset versehen wer-
den, um die Möglichkeit einer Anpas-
sung an die gewünschten Messwertbe-
reiche im Diagramm zu schaffen. Durch
einen Offset ungleich "0" wird eine Ver-
schiebung der Kurve auf der Y-Achse in
positive oder negative Richtung erzielt.
Die Y-Achse der Grafikanzeige kann
durch einen Text überschrieben werden.
Dieser Parameter definiert, ob die Text-
überschrift der Y-Achse im Anzeigeele-
ment angezeigt werden soll.
An dieser Stelle wird der Y-Achsentitel
festgelegt. Dieser Parameter ist nur
sichtbar, wenn der Achsentitel der
Y-Achse angezeigt werden soll.
Die Skalierung der Y-Achse kann auto-
matisch in Abhängigkeit der anzuzeigen-
den Werte erfolgen (festgelegt durch Mi-
nimal- und Maximalwerte des Erfas-
Seite 171 von 235
Parameter
