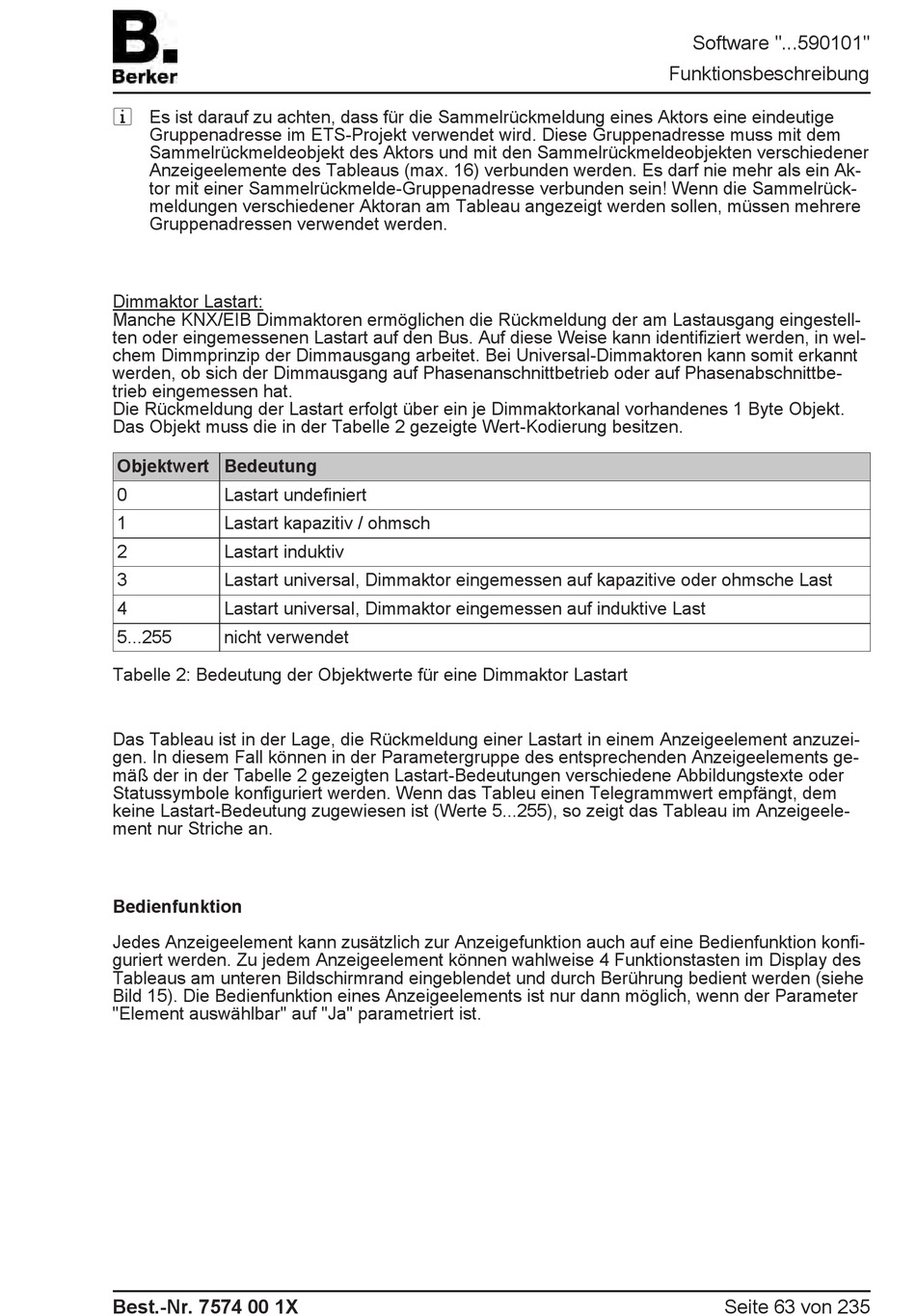

Berker Master Control Produktdokumentation Seite 63

i Es ist darauf zu achten, dass für die Sammelrückmeldung eines Aktors eine eindeutige
Gruppenadresse im ETS-Projekt verwendet wird. Diese Gruppenadresse muss mit dem
Sammelrückmeldeobjekt des Aktors und mit den Sammelrückmeldeobjekten verschiedener
Anzeigeelemente des Tableaus (max. 16) verbunden werden. Es darf nie mehr als ein Ak-
tor mit einer Sammelrückmelde-Gruppenadresse verbunden sein! Wenn die Sammelrück-
meldungen verschiedener Aktoran am Tableau angezeigt werden sollen, müssen mehrere
Gruppenadressen verwendet werden.
Dimmaktor Lastart:
Manche KNX/EIB Dimmaktoren ermöglichen die Rückmeldung der am Lastausgang eingestell-
ten oder eingemessenen Lastart auf den Bus. Auf diese Weise kann identifiziert werden, in wel-
chem Dimmprinzip der Dimmausgang arbeitet. Bei Universal-Dimmaktoren kann somit erkannt
werden, ob sich der Dimmausgang auf Phasenanschnittbetrieb oder auf Phasenabschnittbe-
trieb eingemessen hat.
Die Rückmeldung der Lastart erfolgt über ein je Dimmaktorkanal vorhandenes 1 Byte Objekt.
Das Objekt muss die in der Tabelle 2 gezeigte Wert-Kodierung besitzen.
Objektwert Bedeutung
0 Lastart undefiniert
1 Lastart kapazitiv / ohmsch
2 Lastart induktiv
3 Lastart universal, Dimmaktor eingemessen auf kapazitive oder ohmsche Last
4 Lastart universal, Dimmaktor eingemessen auf induktive Last
5...255 nicht verwendet
Tabelle 2: Bedeutung der Objektwerte für eine Dimmaktor Lastart
Das Tableau ist in der Lage, die Rückmeldung einer Lastart in einem Anzeigeelement anzuzei-
gen. In diesem Fall können in der Parametergruppe des entsprechenden Anzeigeelements ge-
mäß der in der Tabelle 2 gezeigten Lastart-Bedeutungen verschiedene Abbildungstexte oder
Statussymbole konfiguriert werden. Wenn das Tableu einen Telegrammwert empfängt, dem
keine Lastart-Bedeutung zugewiesen ist (Werte 5...255), so zeigt das Tableau im Anzeigeele-
ment nur Striche an.
Bedienfunktion
Jedes Anzeigeelement kann zusätzlich zur Anzeigefunktion auch auf eine Bedienfunktion konfi-
guriert werden. Zu jedem Anzeigeelement können wahlweise 4 Funktionstasten im Display des
Tableaus am unteren Bildschirmrand eingeblendet und durch Berührung bedient werden (siehe
Bild 15). Die Bedienfunktion eines Anzeigeelements ist nur dann möglich, wenn der Parameter
"Element auswählbar" auf "Ja" parametriert ist.
