Berker Master Control Produktdokumentation Seite 49

Software "...590101"
Funktionsbeschreibung
4.2.4.1.6 Bilderliste
Das Tableau kann Bilder als Hintergrund des Infobereichs, als Element in der Statuszeile und
als Anzeigeelement darstellen. Diese Bilder werden im ETS PlugIn in einer Bilderliste des Pro-
jektes gespeichert, damit sie bequem mehrfach verwendet werden können. Der Dialog "Bilder-
liste" kann im PlugIn über das Menü "Einstellungen - Bilderliste..." geöffnet werden.

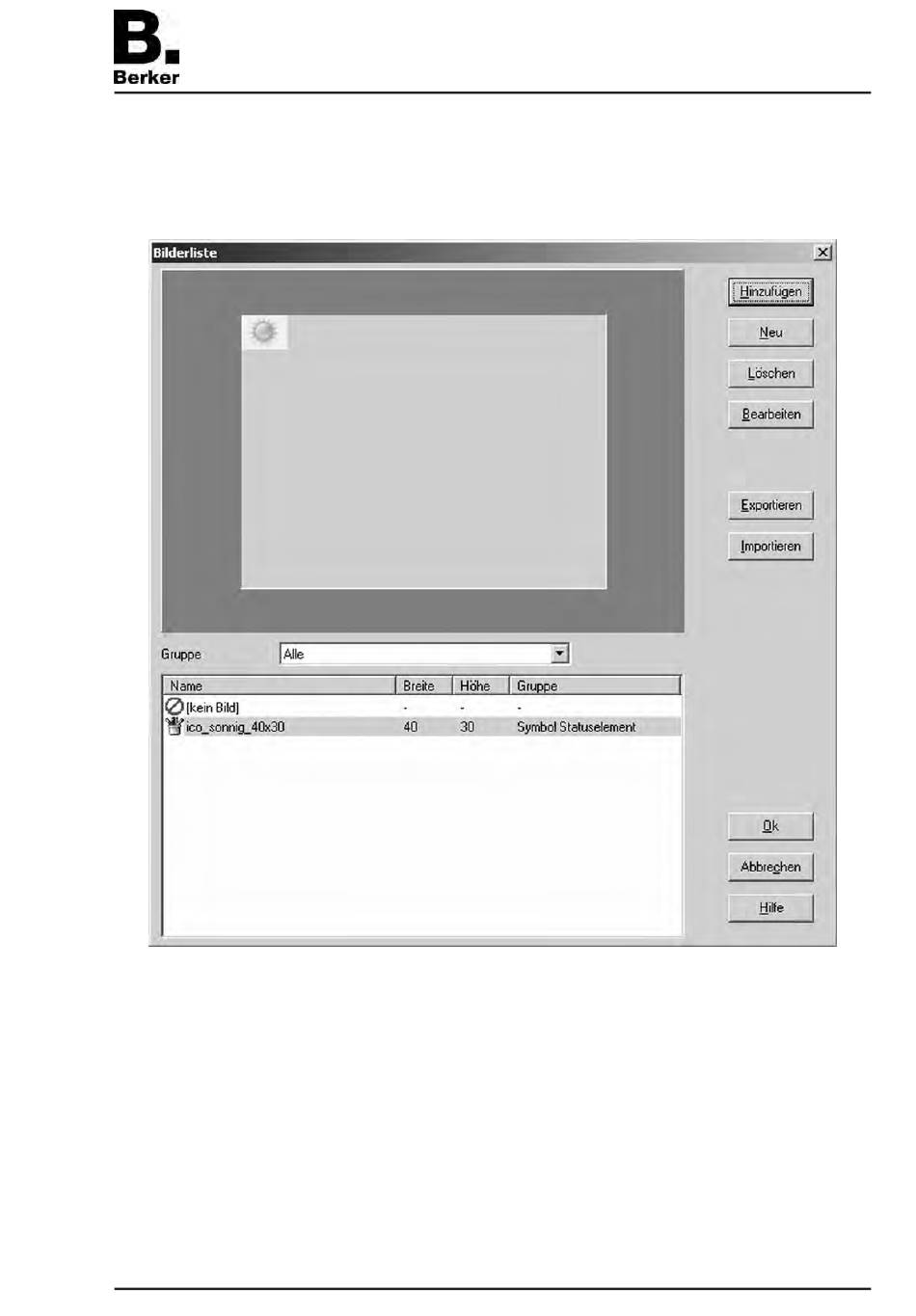

Bild 8: Dialog der Bilderliste
Auf der linken Seite des Dialogs wird im Vorschaubereich das Bild angezeigt, das in der darun-
ter stehenden Bilderliste ausgewählt ist. Diese Liste kann zur besseren Übersicht nach den drei
Gruppen Hintergrundbilder, Anzeigeelemente und Statuselemente strukturiert werden.
Über die Schaltfläche "Hinzufügen" wird der Dialog geöffnet, in dem ein bestehendes Bild aus-
gewählt werden kann. Dieses Bild wird dann einer der Bildgruppen hinzugefügt.
Die Schaltfläche "Neu" öffnet einen Dialog zum Anlegen eines neuen Bildes, das anschließend
in einer Bildbearbeitungssoftware erzeugt werden kann. Dieses neu erstellte Bild muss dann
zur Bilderliste hinzugefügt werden.
Mit den Schaltflächen "Exportieren" und "Importieren" können Bilderlisten in separaten Dateien
gesichert werden, um sie zum Beispiel in verschiedenen Geräten verwenden zu können.
