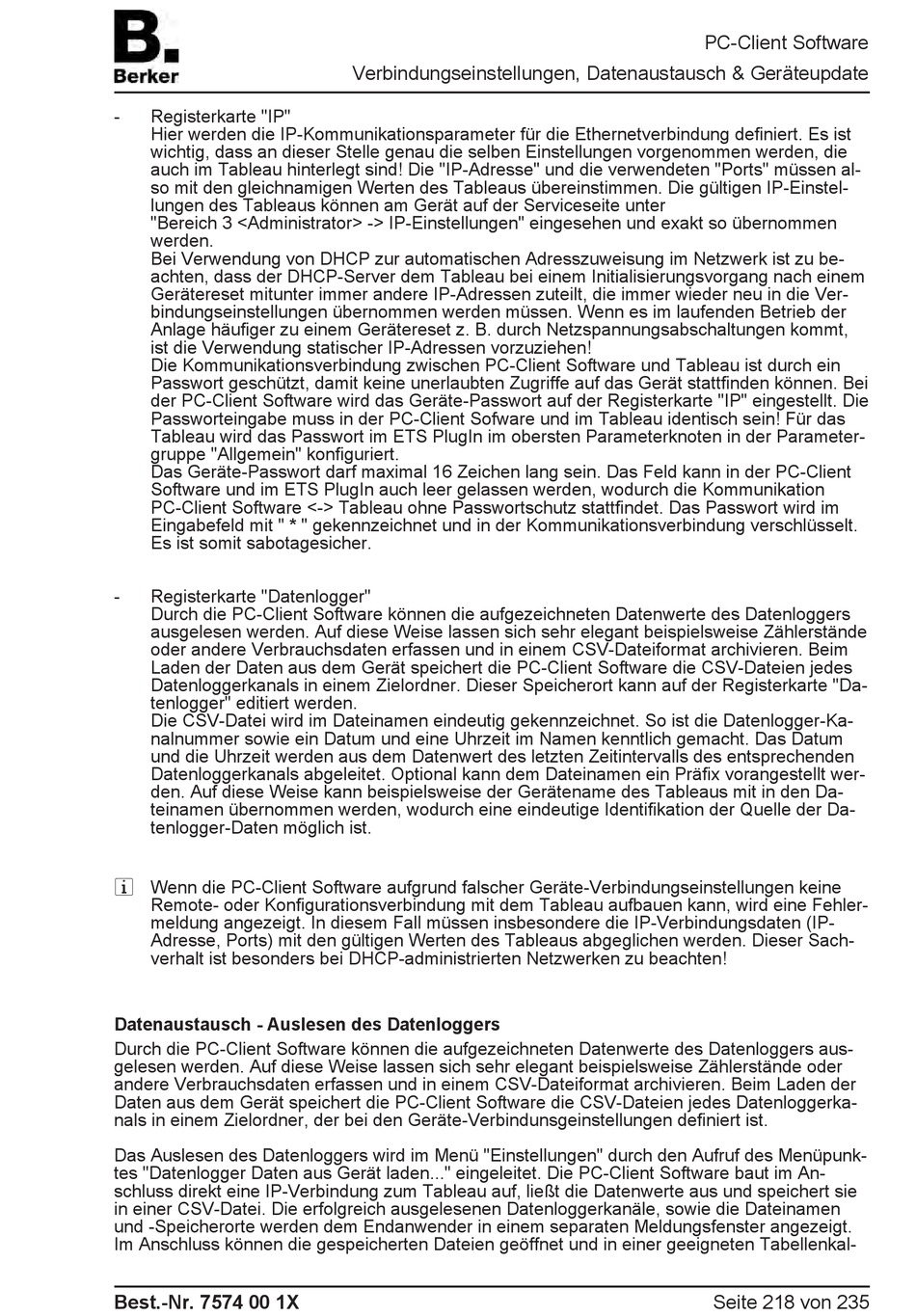

- Registerkarte "IP"
Hier werden die IP-Kommunikationsparameter für die Ethernetverbindung definiert. Es ist
wichtig, dass an dieser Stelle genau die selben Einstellungen vorgenommen werden, die
auch im Tableau hinterlegt sind! Die "IP-Adresse" und die verwendeten "Ports" müssen al-
so mit den gleichnamigen Werten des Tableaus übereinstimmen. Die gültigen IP-Einstel-
lungen des Tableaus können am Gerät auf der Serviceseite unter
"Bereich 3 <Administrator> -> IP-Einstellungen" eingesehen und exakt so übernommen
werden.
Bei Verwendung von DHCP zur automatischen Adresszuweisung im Netzwerk ist zu be-
achten, dass der DHCP-Server dem Tableau bei einem Initialisierungsvorgang nach einem
Gerätereset mitunter immer andere IP-Adressen zuteilt, die immer wieder neu in die Ver-
bindungseinstellungen übernommen werden müssen. Wenn es im laufenden Betrieb der
Anlage häufiger zu einem Gerätereset z. B. durch Netzspannungsabschaltungen kommt,
ist die Verwendung statischer IP-Adressen vorzuziehen!
Die Kommunikationsverbindung zwischen PC-Client Software und Tableau ist durch ein
Passwort geschützt, damit keine unerlaubten Zugriffe auf das Gerät stattfinden können. Bei
der PC-Client Software wird das Geräte-Passwort auf der Registerkarte "IP" eingestellt. Die
Passworteingabe muss in der PC-Client Sofware und im Tableau identisch sein! Für das
Tableau wird das Passwort im ETS PlugIn im obersten Parameterknoten in der Parameter-
gruppe "Allgemein" konfiguriert.
Das Geräte-Passwort darf maximal 16 Zeichen lang sein. Das Feld kann in der PC-Client
Software und im ETS PlugIn auch leer gelassen werden, wodurch die Kommunikation
PC-Client Software <-> Tableau ohne Passwortschutz stattfindet. Das Passwort wird im
Eingabefeld mit " * " gekennzeichnet und in der Kommunikationsverbindung verschlüsselt.
Es ist somit sabotagesicher.
- Registerkarte "Datenlogger"
Durch die PC-Client Software können die aufgezeichneten Datenwerte des Datenloggers
ausgelesen werden. Auf diese Weise lassen sich sehr elegant beispielsweise Zählerstände
oder andere Verbrauchsdaten erfassen und in einem CSV-Dateiformat archivieren. Beim
Laden der Daten aus dem Gerät speichert die PC-Client Software die CSV-Dateien jedes
Datenloggerkanals in einem Zielordner. Dieser Speicherort kann auf der Registerkarte "Da-
tenlogger" editiert werden.
Die CSV-Datei wird im Dateinamen eindeutig gekennzeichnet. So ist die Datenlogger-Ka-
nalnummer sowie ein Datum und eine Uhrzeit im Namen kenntlich gemacht. Das Datum
und die Uhrzeit werden aus dem Datenwert des letzten Zeitintervalls des entsprechenden
Datenloggerkanals abgeleitet. Optional kann dem Dateinamen ein Präfix vorangestellt wer-
den. Auf diese Weise kann beispielsweise der Gerätename des Tableaus mit in den Da-
teinamen übernommen werden, wodurch eine eindeutige Identifikation der Quelle der Da-
tenlogger-Daten möglich ist.
i Wenn die PC-Client Software aufgrund falscher Geräte-Verbindungseinstellungen keine
Remote- oder Konfigurationsverbindung mit dem Tableau aufbauen kann, wird eine Fehler-
meldung angezeigt. In diesem Fall müssen insbesondere die IP-Verbindungsdaten (IP-
Adresse, Ports) mit den gültigen Werten des Tableaus abgeglichen werden. Dieser Sach-
verhalt ist besonders bei DHCP-administrierten Netzwerken zu beachten!
Datenaustausch - Auslesen des Datenloggers
Durch die PC-Client Software können die aufgezeichneten Datenwerte des Datenloggers aus-
gelesen werden. Auf diese Weise lassen sich sehr elegant beispielsweise Zählerstände oder
andere Verbrauchsdaten erfassen und in einem CSV-Dateiformat archivieren. Beim Laden der
Daten aus dem Gerät speichert die PC-Client Software die CSV-Dateien jedes Datenloggerka-
nals in einem Zielordner, der bei den Geräte-Verbindunsgeinstellungen definiert ist.
Das Auslesen des Datenloggers wird im Menü "Einstellungen" durch den Aufruf des Menüpunk-
tes "Datenlogger Daten aus Gerät laden..." eingeleitet. Die PC-Client Software baut im An-
schluss direkt eine IP-Verbindung zum Tableau auf, ließt die Datenwerte aus und speichert sie
in einer CSV-Datei. Die erfolgreich ausgelesenen Datenloggerkanäle, sowie die Dateinamen
und -Speicherorte werden dem Endanwender in einem separaten Meldungsfenster angezeigt.
Im Anschluss können die gespeicherten Dateien geöffnet und in einer geeigneten Tabellenkal-
