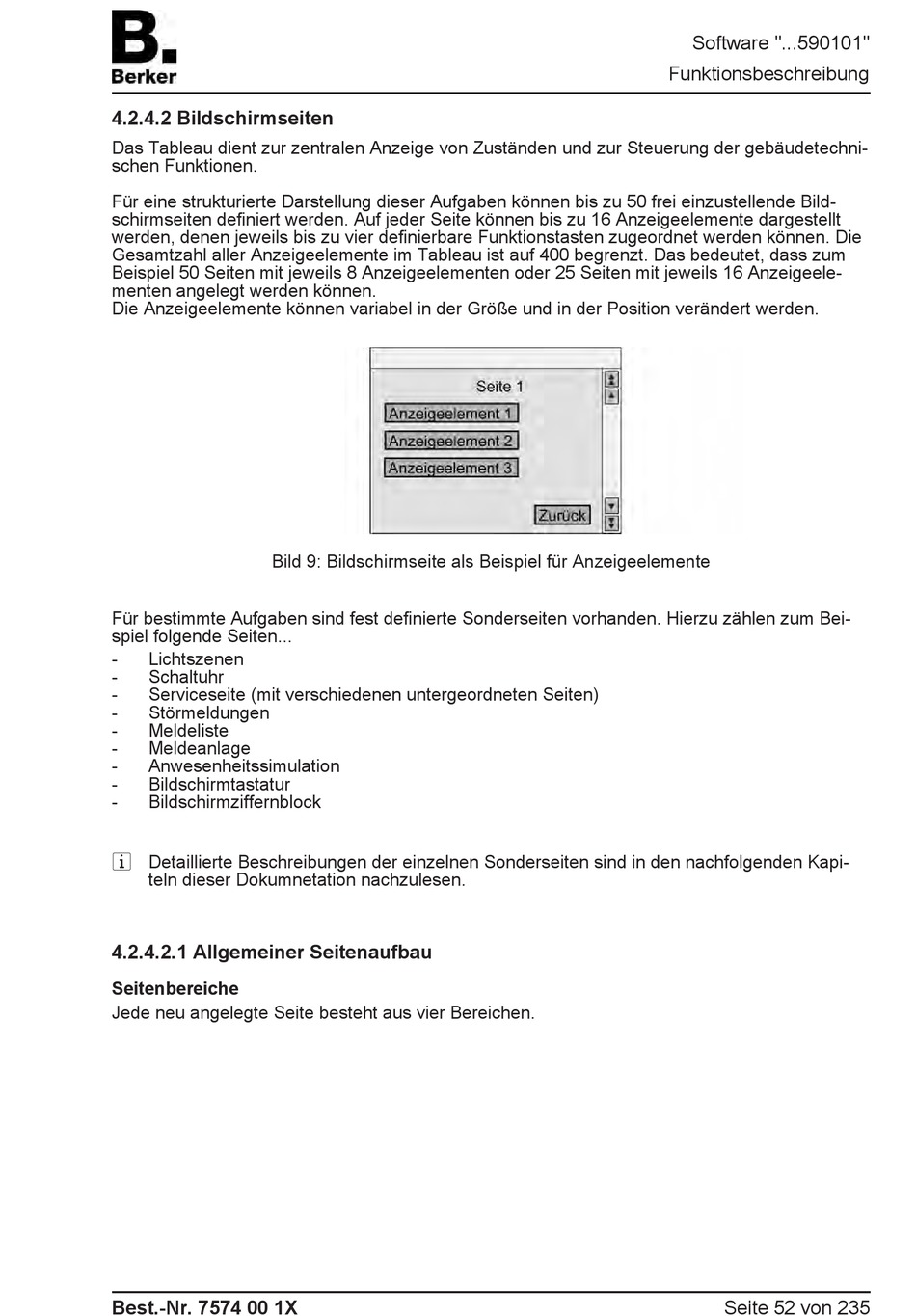

Berker Master Control Produktdokumentation Seite 52

4.2.4.2 Bildschirmseiten
Das Tableau dient zur zentralen Anzeige von Zuständen und zur Steuerung der gebäudetechni-
schen Funktionen.
Für eine strukturierte Darstellung dieser Aufgaben können bis zu 50 frei einzustellende Bild-
schirmseiten definiert werden. Auf jeder Seite können bis zu 16 Anzeigeelemente dargestellt
werden, denen jeweils bis zu vier definierbare Funktionstasten zugeordnet werden können. Die
Gesamtzahl aller Anzeigeelemente im Tableau ist auf 400 begrenzt. Das bedeutet, dass zum
Beispiel 50 Seiten mit jeweils 8 Anzeigeelementen oder 25 Seiten mit jeweils 16 Anzeigeele-
menten angelegt werden können.
Die Anzeigeelemente können variabel in der Größe und in der Position verändert werden.
Bild 9: Bildschirmseite als Beispiel für Anzeigeelemente
Für bestimmte Aufgaben sind fest definierte Sonderseiten vorhanden. Hierzu zählen zum Bei-
spiel folgende Seiten...
- Lichtszenen
- Schaltuhr
- Serviceseite (mit verschiedenen untergeordneten Seiten)
- Störmeldungen
- Meldeliste
- Meldeanlage
- Anwesenheitssimulation
- Bildschirmtastatur
- Bildschirmziffernblock
i Detaillierte Beschreibungen der einzelnen Sonderseiten sind in den nachfolgenden Kapi-
teln dieser Dokumnetation nachzulesen.
4.2.4.2.1 Allgemeiner Seitenaufbau
Seitenbereiche
Jede neu angelegte Seite besteht aus vier Bereichen.
