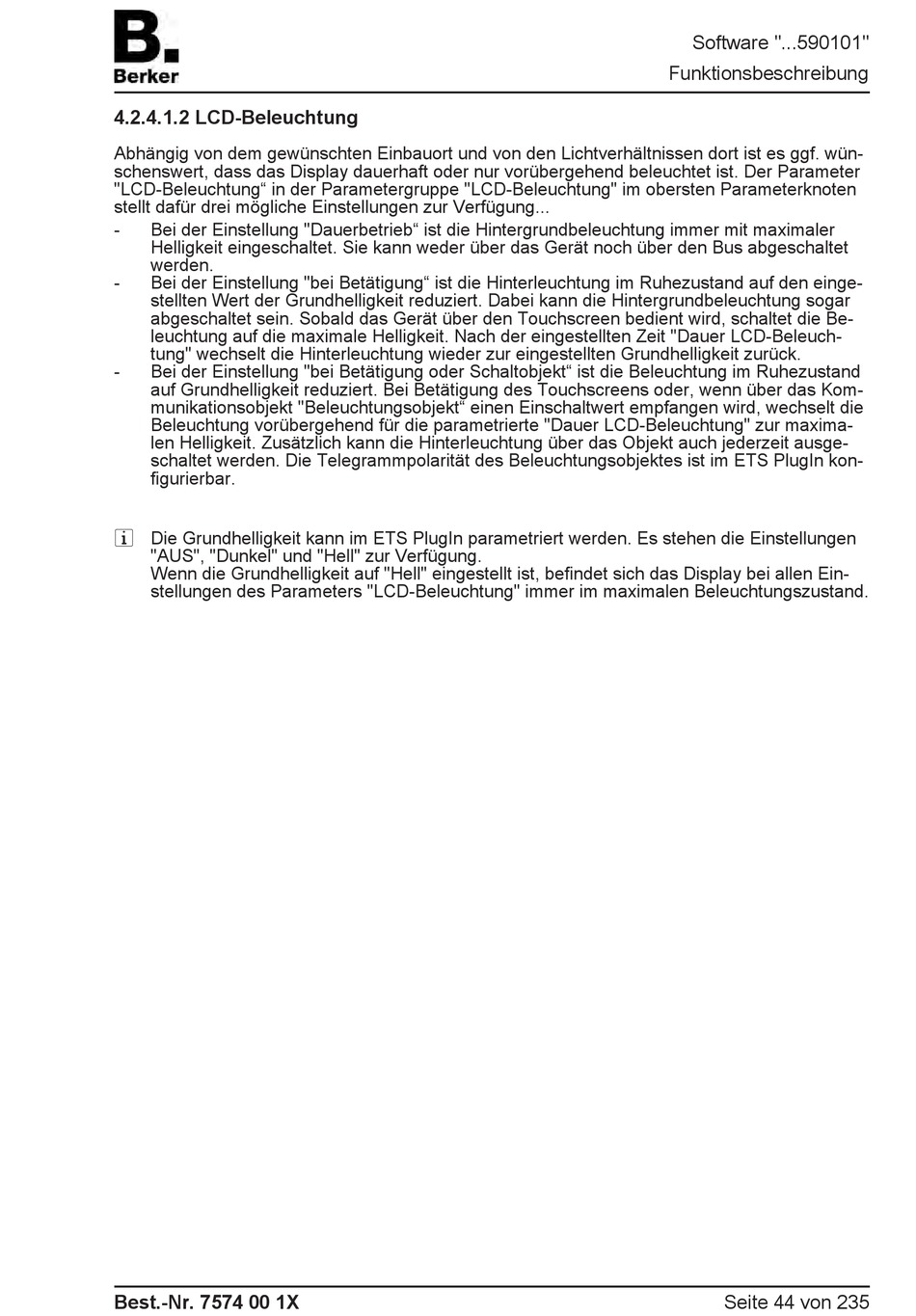

4.2.4.1.2 LCD-Beleuchtung
Abhängig von dem gewünschten Einbauort und von den Lichtverhältnissen dort ist es ggf. wün-
schenswert, dass das Display dauerhaft oder nur vorübergehend beleuchtet ist. Der Parameter
"LCD-Beleuchtung" in der Parametergruppe "LCD-Beleuchtung" im obersten Parameterknoten
stellt dafür drei mögliche Einstellungen zur Verfügung...
- Bei der Einstellung "Dauerbetrieb" ist die Hintergrundbeleuchtung immer mit maximaler
Helligkeit eingeschaltet. Sie kann weder über das Gerät noch über den Bus abgeschaltet
werden.
- Bei der Einstellung "bei Betätigung" ist die Hinterleuchtung im Ruhezustand auf den einge-
stellten Wert der Grundhelligkeit reduziert. Dabei kann die Hintergrundbeleuchtung sogar
abgeschaltet sein. Sobald das Gerät über den Touchscreen bedient wird, schaltet die Be-
leuchtung auf die maximale Helligkeit. Nach der eingestellten Zeit "Dauer LCD-Beleuch-
tung" wechselt die Hinterleuchtung wieder zur eingestellten Grundhelligkeit zurück.
- Bei der Einstellung "bei Betätigung oder Schaltobjekt" ist die Beleuchtung im Ruhezustand
auf Grundhelligkeit reduziert. Bei Betätigung des Touchscreens oder, wenn über das Kom-
munikationsobjekt "Beleuchtungsobjekt" einen Einschaltwert empfangen wird, wechselt die
Beleuchtung vorübergehend für die parametrierte "Dauer LCD-Beleuchtung" zur maxima-
len Helligkeit. Zusätzlich kann die Hinterleuchtung über das Objekt auch jederzeit ausge-
schaltet werden. Die Telegrammpolarität des Beleuchtungsobjektes ist im ETS PlugIn kon-
figurierbar.
i Die Grundhelligkeit kann im ETS PlugIn parametriert werden. Es stehen die Einstellungen
"AUS", "Dunkel" und "Hell" zur Verfügung.
Wenn die Grundhelligkeit auf "Hell" eingestellt ist, befindet sich das Display bei allen Ein-
stellungen des Parameters "LCD-Beleuchtung" immer im maximalen Beleuchtungszustand.
