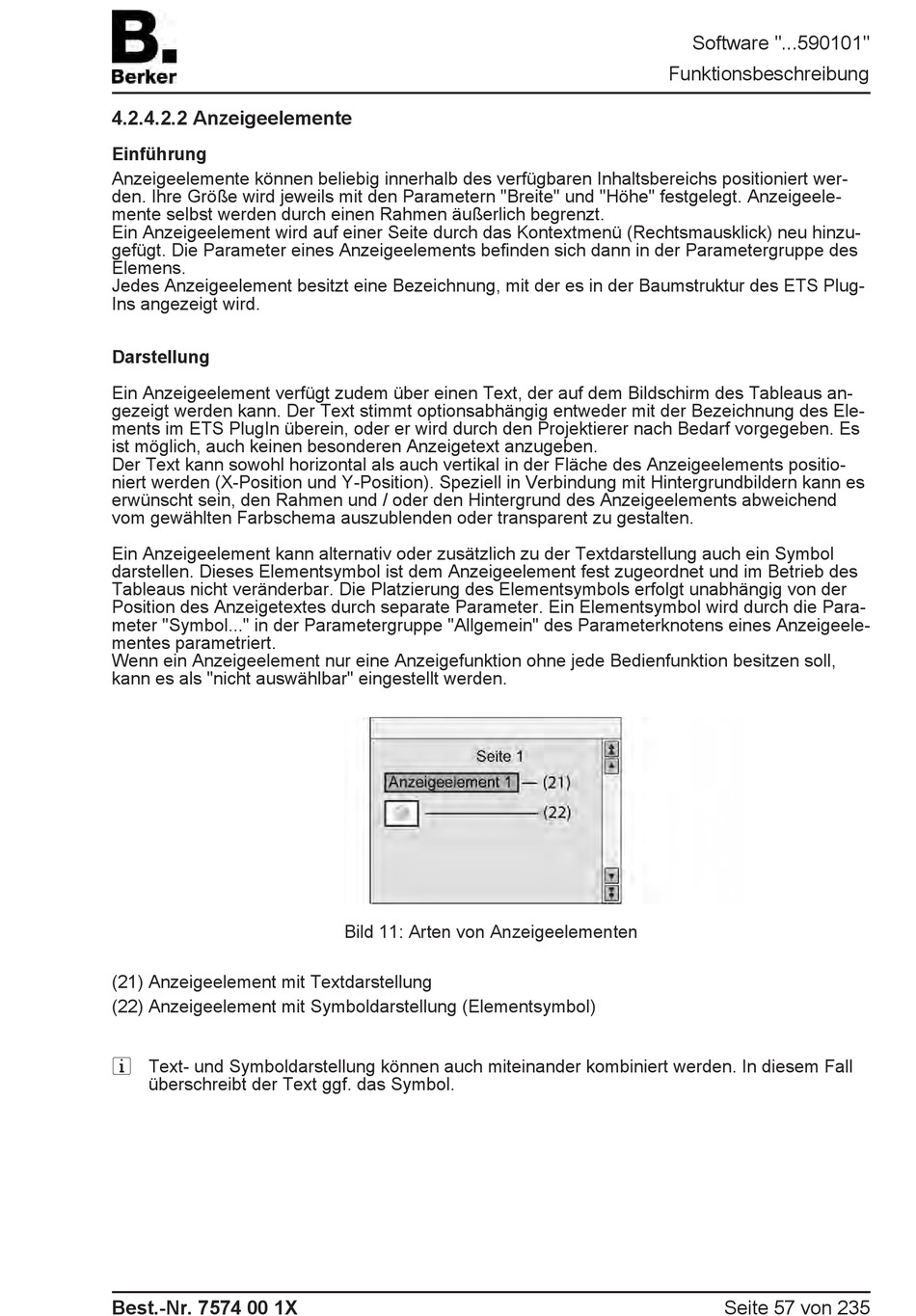

Berker Master Control Produktdokumentation Seite 57

Software "...590101"
Funktionsbeschreibung
4.2.4.2.2 Anzeigeelemente
Einführung
Anzeigeelemente können beliebig innerhalb des verfügbaren Inhaltsbereichs positioniert wer-
den. Ihre Größe wird jeweils mit den Parametern "Breite" und "Höhe" festgelegt. Anzeigeele-
mente selbst werden durch einen Rahmen äußerlich begrenzt.
Ein Anzeigeelement wird auf einer Seite durch das Kontextmenü (Rechtsmausklick) neu hinzu-
gefügt. Die Parameter eines Anzeigeelements befinden sich dann in der Parametergruppe des
Elemens.
Jedes Anzeigeelement besitzt eine Bezeichnung, mit der es in der Baumstruktur des ETS Plug-
Ins angezeigt wird.
Darstellung
Ein Anzeigeelement verfügt zudem über einen Text, der auf dem Bildschirm des Tableaus an-
gezeigt werden kann. Der Text stimmt optionsabhängig entweder mit der Bezeichnung des Ele-
ments im ETS PlugIn überein, oder er wird durch den Projektierer nach Bedarf vorgegeben. Es
ist möglich, auch keinen besonderen Anzeigetext anzugeben.
Der Text kann sowohl horizontal als auch vertikal in der Fläche des Anzeigeelements positio-
niert werden (X-Position und Y-Position). Speziell in Verbindung mit Hintergrundbildern kann es
erwünscht sein, den Rahmen und / oder den Hintergrund des Anzeigeelements abweichend
vom gewählten Farbschema auszublenden oder transparent zu gestalten.
Ein Anzeigeelement kann alternativ oder zusätzlich zu der Textdarstellung auch ein Symbol
darstellen. Dieses Elementsymbol ist dem Anzeigeelement fest zugeordnet und im Betrieb des
Tableaus nicht veränderbar. Die Platzierung des Elementsymbols erfolgt unabhängig von der
Position des Anzeigetextes durch separate Parameter. Ein Elementsymbol wird durch die Para-
meter "Symbol..." in der Parametergruppe "Allgemein" des Parameterknotens eines Anzeigeele-
mentes parametriert.
Wenn ein Anzeigeelement nur eine Anzeigefunktion ohne jede Bedienfunktion besitzen soll,
kann es als "nicht auswählbar" eingestellt werden.
Bild 11: Arten von Anzeigeelementen
(21) Anzeigeelement mit Textdarstellung
(22) Anzeigeelement mit Symboldarstellung (Elementsymbol)
i Text- und Symboldarstellung können auch miteinander kombiniert werden. In diesem Fall
überschreibt der Text ggf. das Symbol.
