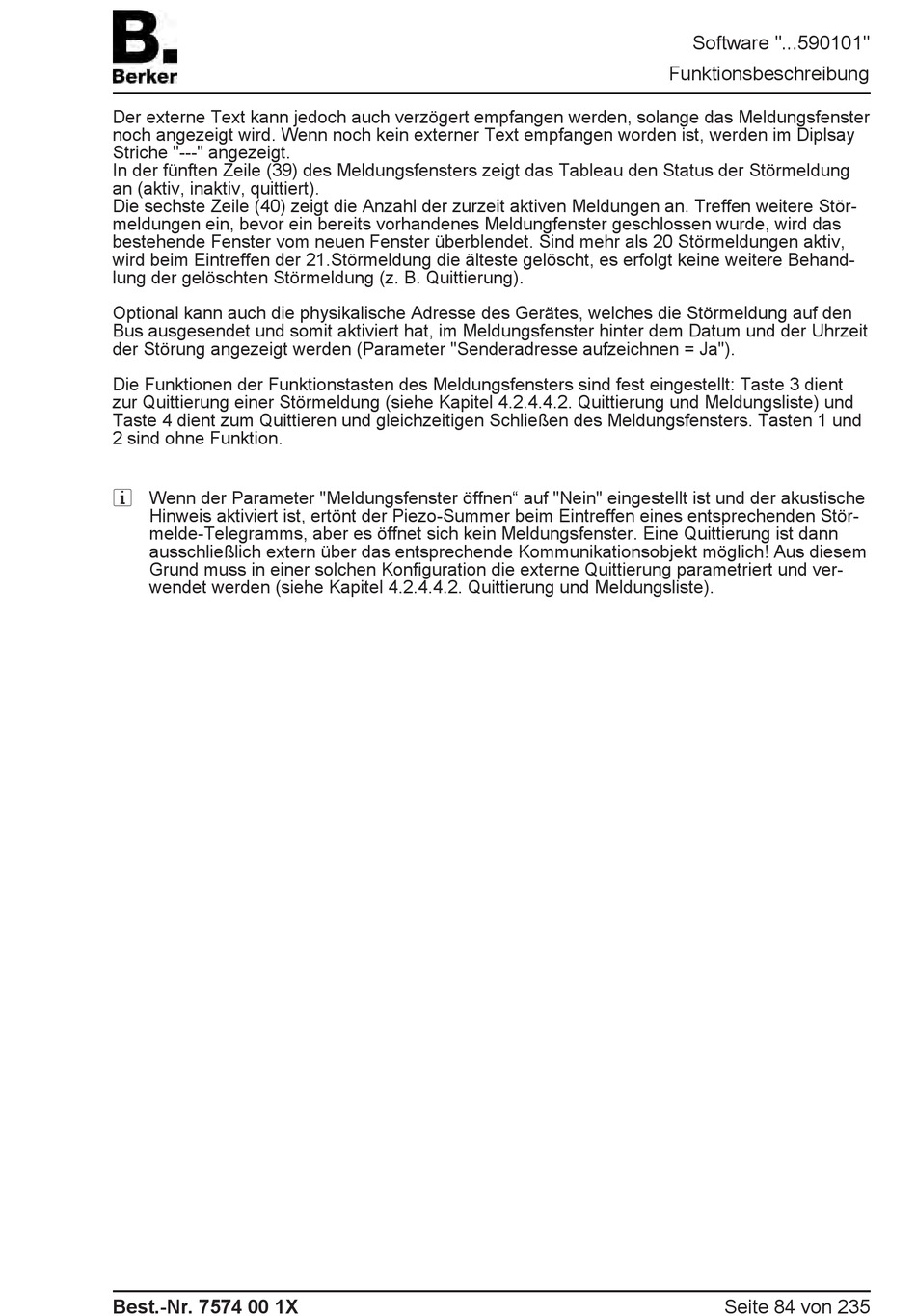

Berker Master Control Produktdokumentation Seite 84

Der externe Text kann jedoch auch verzögert empfangen werden, solange das Meldungsfenster
noch angezeigt wird. Wenn noch kein externer Text empfangen worden ist, werden im Diplsay
Striche "---" angezeigt.
In der fünften Zeile (39) des Meldungsfensters zeigt das Tableau den Status der Störmeldung
an (aktiv, inaktiv, quittiert).
Die sechste Zeile (40) zeigt die Anzahl der zurzeit aktiven Meldungen an. Treffen weitere Stör-
meldungen ein, bevor ein bereits vorhandenes Meldungfenster geschlossen wurde, wird das
bestehende Fenster vom neuen Fenster überblendet. Sind mehr als 20 Störmeldungen aktiv,
wird beim Eintreffen der 21.Störmeldung die älteste gelöscht, es erfolgt keine weitere Behand-
lung der gelöschten Störmeldung (z. B. Quittierung).
Optional kann auch die physikalische Adresse des Gerätes, welches die Störmeldung auf den
Bus ausgesendet und somit aktiviert hat, im Meldungsfenster hinter dem Datum und der Uhrzeit
der Störung angezeigt werden (Parameter "Senderadresse aufzeichnen = Ja").
Die Funktionen der Funktionstasten des Meldungsfensters sind fest eingestellt: Taste 3 dient
zur Quittierung einer Störmeldung (siehe Kapitel 4.2.4.4.2. Quittierung und Meldungsliste) und
Taste 4 dient zum Quittieren und gleichzeitigen Schließen des Meldungsfensters. Tasten 1 und
2 sind ohne Funktion.
i Wenn der Parameter "Meldungsfenster öffnen" auf "Nein" eingestellt ist und der akustische
Hinweis aktiviert ist, ertönt der Piezo-Summer beim Eintreffen eines entsprechenden Stör-
melde-Telegramms, aber es öffnet sich kein Meldungsfenster. Eine Quittierung ist dann
ausschließlich extern über das entsprechende Kommunikationsobjekt möglich! Aus diesem
Grund muss in einer solchen Konfiguration die externe Quittierung parametriert und ver-
wendet werden (siehe Kapitel 4.2.4.4.2. Quittierung und Meldungsliste).
Best.-Nr. 7574 00 1X
Software "...590101"
Funktionsbeschreibung
Seite 84 von 235
