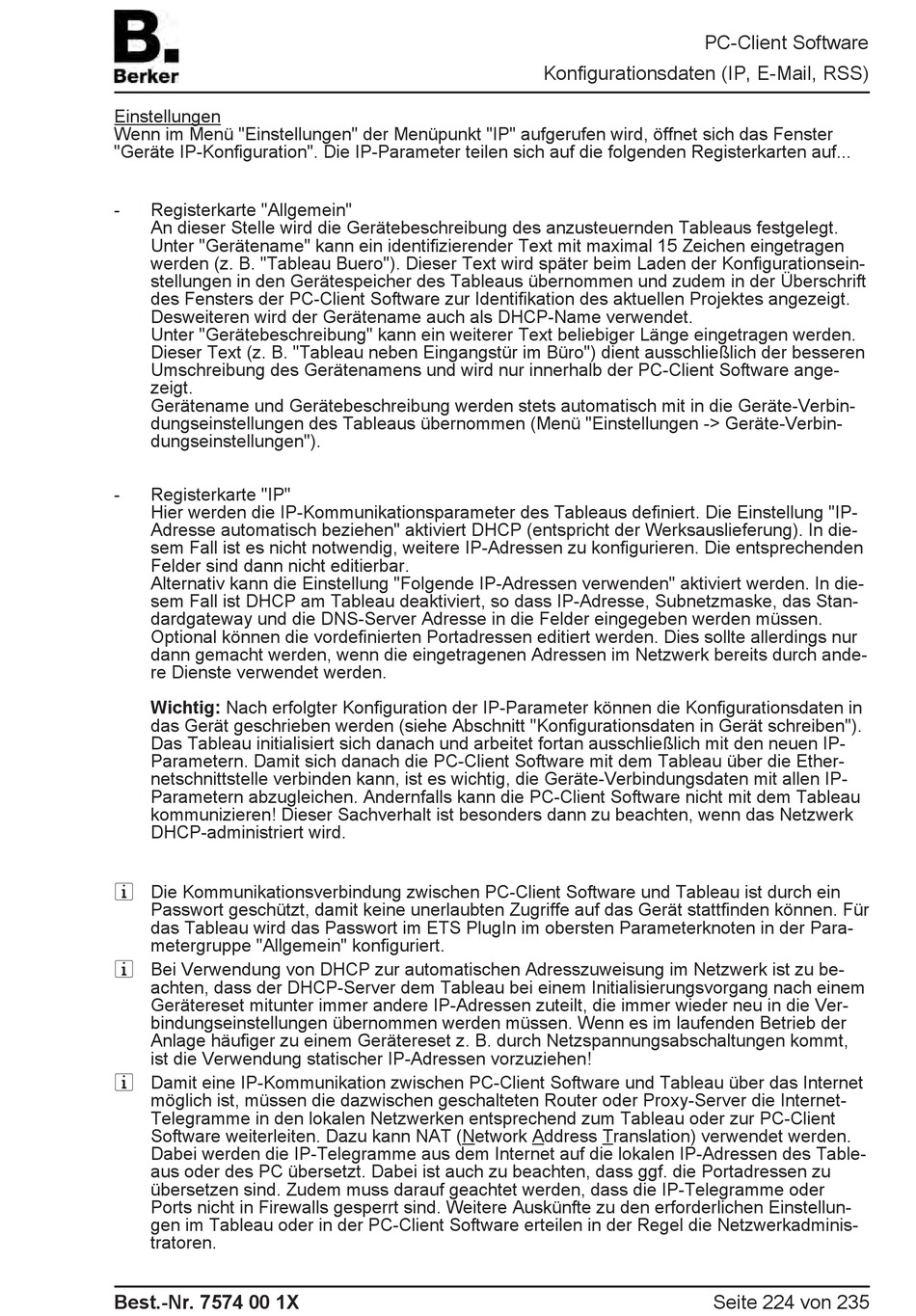

Berker Master Control Produktdokumentation Seite 224

Einstellungen
Wenn im Menü "Einstellungen" der Menüpunkt "IP" aufgerufen wird, öffnet sich das Fenster
"Geräte IP-Konfiguration". Die IP-Parameter teilen sich auf die folgenden Registerkarten auf...
- Registerkarte "Allgemein"
An dieser Stelle wird die Gerätebeschreibung des anzusteuernden Tableaus festgelegt.
Unter "Gerätename" kann ein identifizierender Text mit maximal 15 Zeichen eingetragen
werden (z. B. "Tableau Buero"). Dieser Text wird später beim Laden der Konfigurationsein-
stellungen in den Gerätespeicher des Tableaus übernommen und zudem in der Überschrift
des Fensters der PC-Client Software zur Identifikation des aktuellen Projektes angezeigt.
Desweiteren wird der Gerätename auch als DHCP-Name verwendet.
Unter "Gerätebeschreibung" kann ein weiterer Text beliebiger Länge eingetragen werden.
Dieser Text (z. B. "Tableau neben Eingangstür im Büro") dient ausschließlich der besseren
Umschreibung des Gerätenamens und wird nur innerhalb der PC-Client Software ange-
zeigt.
Gerätename und Gerätebeschreibung werden stets automatisch mit in die Geräte-Verbin-
dungseinstellungen des Tableaus übernommen (Menü "Einstellungen -> Geräte-Verbin-
dungseinstellungen").
- Registerkarte "IP"
Hier werden die IP-Kommunikationsparameter des Tableaus definiert. Die Einstellung "IP-
Adresse automatisch beziehen" aktiviert DHCP (entspricht der Werksauslieferung). In die-
sem Fall ist es nicht notwendig, weitere IP-Adressen zu konfigurieren. Die entsprechenden
Felder sind dann nicht editierbar.
Alternativ kann die Einstellung "Folgende IP-Adressen verwenden" aktiviert werden. In die-
sem Fall ist DHCP am Tableau deaktiviert, so dass IP-Adresse, Subnetzmaske, das Stan-
dardgateway und die DNS-Server Adresse in die Felder eingegeben werden müssen.
Optional können die vordefinierten Portadressen editiert werden. Dies sollte allerdings nur
dann gemacht werden, wenn die eingetragenen Adressen im Netzwerk bereits durch ande-
re Dienste verwendet werden.
Wichtig: Nach erfolgter Konfiguration der IP-Parameter können die Konfigurationsdaten in
das Gerät geschrieben werden (siehe Abschnitt "Konfigurationsdaten in Gerät schreiben").
Das Tableau initialisiert sich danach und arbeitet fortan ausschließlich mit den neuen IP-
Parametern. Damit sich danach die PC-Client Software mit dem Tableau über die Ether-
netschnittstelle verbinden kann, ist es wichtig, die Geräte-Verbindungsdaten mit allen IP-
Parametern abzugleichen. Andernfalls kann die PC-Client Software nicht mit dem Tableau
kommunizieren! Dieser Sachverhalt ist besonders dann zu beachten, wenn das Netzwerk
DHCP-administriert wird.
i Die Kommunikationsverbindung zwischen PC-Client Software und Tableau ist durch ein
Passwort geschützt, damit keine unerlaubten Zugriffe auf das Gerät stattfinden können. Für
das Tableau wird das Passwort im ETS PlugIn im obersten Parameterknoten in der Para-
metergruppe "Allgemein" konfiguriert.
i Bei Verwendung von DHCP zur automatischen Adresszuweisung im Netzwerk ist zu be-
achten, dass der DHCP-Server dem Tableau bei einem Initialisierungsvorgang nach einem
Gerätereset mitunter immer andere IP-Adressen zuteilt, die immer wieder neu in die Ver-
bindungseinstellungen übernommen werden müssen. Wenn es im laufenden Betrieb der
Anlage häufiger zu einem Gerätereset z. B. durch Netzspannungsabschaltungen kommt,
ist die Verwendung statischer IP-Adressen vorzuziehen!
i Damit eine IP-Kommunikation zwischen PC-Client Software und Tableau über das Internet
möglich ist, müssen die dazwischen geschalteten Router oder Proxy-Server die Internet-
Telegramme in den lokalen Netzwerken entsprechend zum Tableau oder zur PC-Client
Software weiterleiten. Dazu kann NAT (Network Address Translation) verwendet werden.
Dabei werden die IP-Telegramme aus dem Internet auf die lokalen IP-Adressen des Table-
aus oder des PC übersetzt. Dabei ist auch zu beachten, dass ggf. die Portadressen zu
übersetzen sind. Zudem muss darauf geachtet werden, dass die IP-Telegramme oder
Ports nicht in Firewalls gesperrt sind. Weitere Auskünfte zu den erforderlichen Einstellun-
gen im Tableau oder in der PC-Client Software erteilen in der Regel die Netzwerkadminis-
tratoren.
