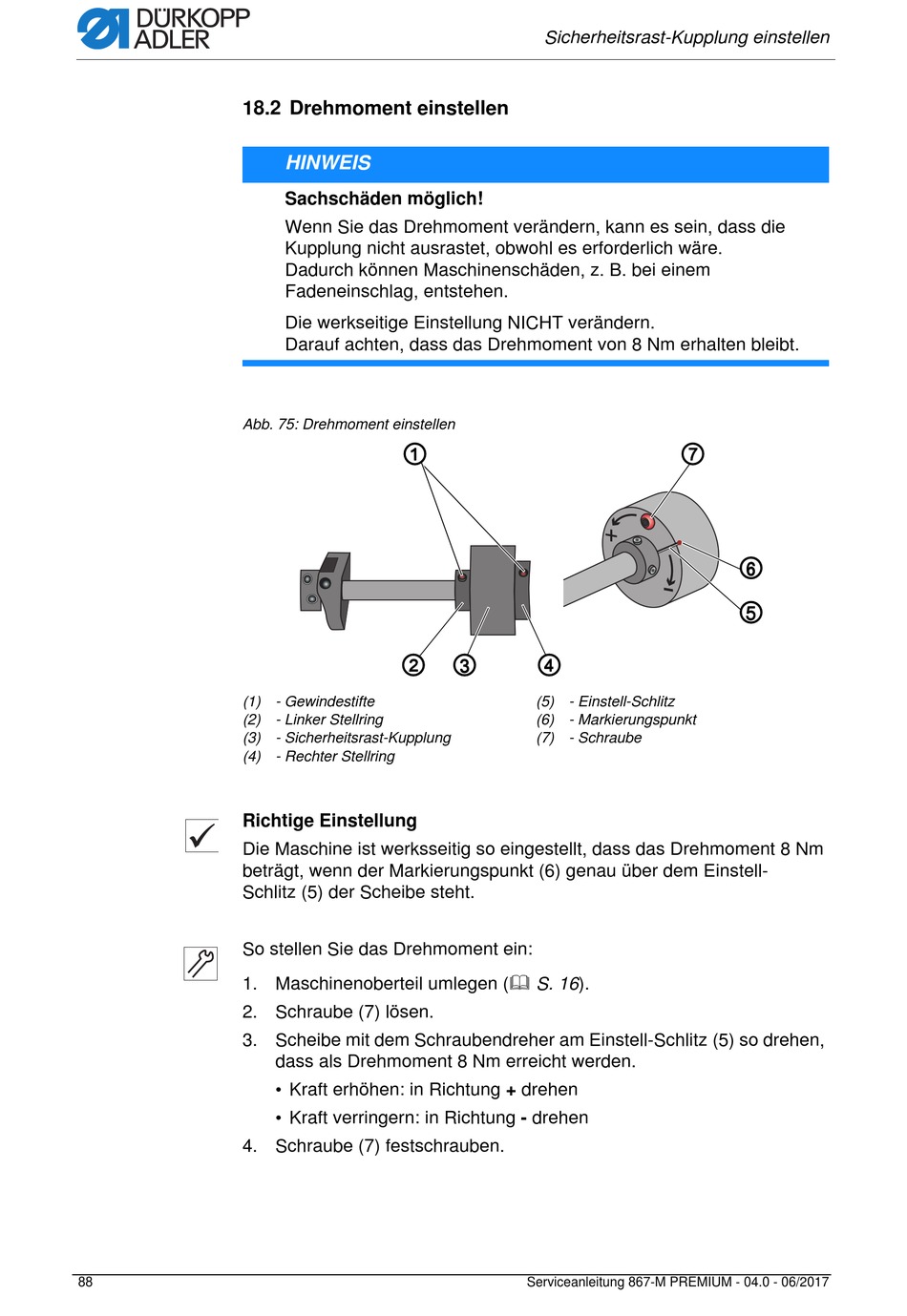

18.2 Drehmoment einstellen

Abb. 75: Drehmoment einstellen
(1) - Gewindestifte
(2) - Linker Stellring
(3) - Sicherheitsrast-Kupplung
(4) - Rechter Stellring
Richtige Einstellung
Die Maschine ist werksseitig so eingestellt, dass das Drehmoment 8 Nm
beträgt, wenn der Markierungspunkt (6) genau über dem Einstell-
Schlitz (5) der Scheibe steht.
So stellen Sie das Drehmoment ein:
1. Maschinenoberteil umlegen ( S. 16).
2. Schraube (7) lösen.
3. Scheibe mit dem Schraubendreher am Einstell-Schlitz (5) so drehen,
4. Schraube (7) festschrauben.
88
HINWEIS
Sachschäden möglich!
Wenn Sie das Drehmoment verändern, kann es sein, dass die
Kupplung nicht ausrastet, obwohl es erforderlich wäre.
Dadurch können Maschinenschäden, z. B. bei einem
Fadeneinschlag, entstehen.
Die werkseitige Einstellung NICHT verändern.
Darauf achten, dass das Drehmoment von 8 Nm erhalten bleibt.
①
② ③
dass als Drehmoment 8 Nm erreicht werden.
• Kraft erhöhen: in Richtung + drehen
• Kraft verringern: in Richtung - drehen
Sicherheitsrast-Kupplung einstellen
⑦
④
(5) - Einstell-Schlitz
(6) - Markierungspunkt
(7) - Schraube
Serviceanleitung 867-M PREMIUM - 04.0 - 06/2017
⑥
⑤
