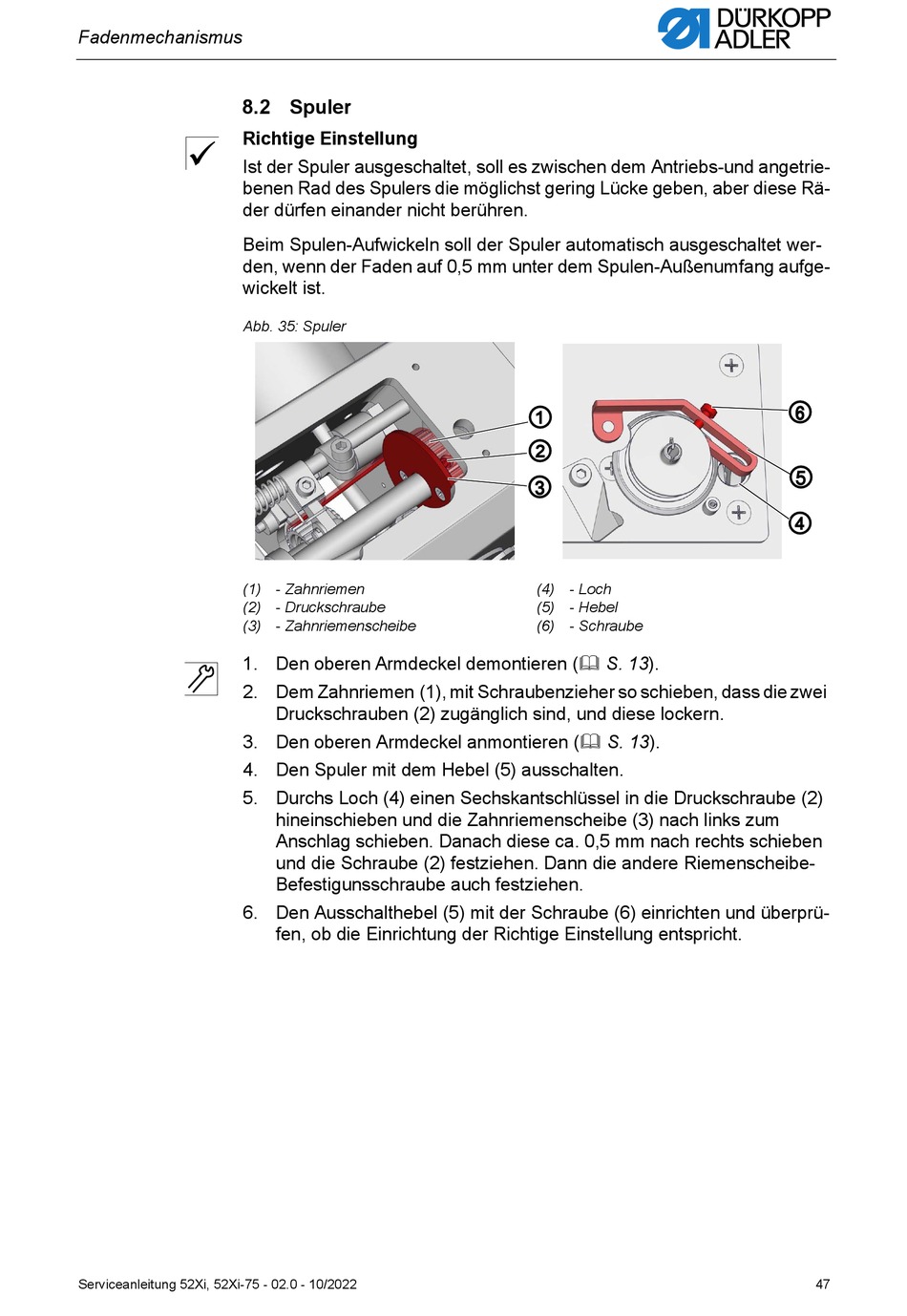

Spuler - Dürkopp Adler 52Xi Serviceanleitung

Fadenmechanismus

8.2 Spuler

Richtige Einstellung
Ist der Spuler ausgeschaltet, soll es zwischen dem Antriebs-und angetrie-
benen Rad des Spulers die möglichst gering Lücke geben, aber diese Rä-
der dürfen einander nicht berühren.
Beim Spulen-Aufwickeln soll der Spuler automatisch ausgeschaltet wer-
den, wenn der Faden auf 0,5 mm unter dem Spulen-Außenumfang aufge-
wickelt ist.
Abb. 35: Spuler
(1) - Zahnriemen
(2) - Druckschraube
(3) - Zahnriemenscheibe
1. Den oberen Armdeckel demontieren ( S. 13).
2. Dem Zahnriemen (1), mit Schraubenzieher so schieben, dass die zwei
3. Den oberen Armdeckel anmontieren ( S. 13).
4. Den Spuler mit dem Hebel (5) ausschalten.
5. Durchs Loch (4) einen Sechskantschlüssel in die Druckschraube (2)
6. Den Ausschalthebel (5) mit der Schraube (6) einrichten und überprü-
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
Druckschrauben (2) zugänglich sind, und diese lockern.
hineinschieben und die Zahnriemenscheibe (3) nach links zum
Anschlag schieben. Danach diese ca. 0,5 mm nach rechts schieben
und die Schraube (2) festziehen. Dann die andere Riemenscheibe-
Befestigunsschraube auch festziehen.
fen, ob die Einrichtung der Richtige Einstellung entspricht.
①
②
③
(4) - Loch
(5) - Hebel
(6) - Schraube
⑥
⑤
④
