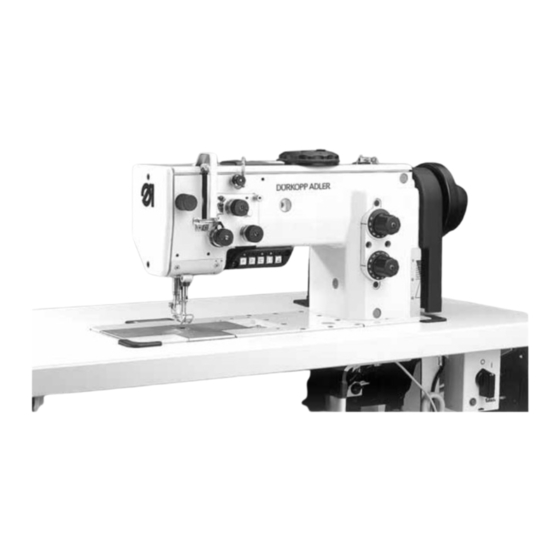

Dürkopp Adler 767 Betriebsanleitung
Spezialnähmaschine
Vorschau ausblenden
Andere Handbücher für 767:
- Betriebsanleitung (48 Seiten) ,
- Serviceanleitung (100 Seiten) ,
- Serviceanleitung (80 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
767
Spezialnähmaschine
Betriebsanleitung
D
Instruction manual
GB
Manuel d'instructions
F
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon +49 (0) 5 21 / 9 25- 00 • Telefax +49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com
Ausg. / Edition: Änderungsindex
Teile-Nr./Part.-No.:
10/2008
Rev. index: 03.0
Printed in the Czech Republic
0791 767742
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dürkopp Adler 767
Inhaltszusammenfassung für Dürkopp Adler 767
- Seite 1 Spezialnähmaschine Betriebsanleitung Instruction manual Manuel d'instructions Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld Telefon +49 (0) 5 21 / 9 25- 00 • Telefax +49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com Ausg.
- Seite 2 Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise Wiederverwendung dieser Inhalte ist verboten. All rights reserved. Property of the Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.
- Seite 3 Vorwort Diese Anleitung soll erleichtern, die Maschine kennenzulernen und ihre bestimmungsmäßigen Einsatzmöglichkeiten zu nutzen. Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen.
-
Seite 4: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Die Nichteinhaltung folgender Sicherheitshinweise kann zu körperlichen Verletzungen oder zu Beschädigungen der Maschine führen. 1. Die Maschine darf erst nach Kenntnisnahme der zugehörigen Betriebsanleitung und nur durch entsprechend unterwiesene Bedienpersonen in Betrieb genommen werden. 2. Lesen Sie vor Inbetriebnahme auch die Sicherheitshinweise und die Betriebsanleitung des Motorsherstellers. -
Seite 5: Inhaltsverzeichnis
Seite: Teil 2: Aufstellanleitung Kl. 767 Lieferumfang ........ -
Seite 7: Lieferumfang
1. Lieferumfang Der Lieferumfang ist abhängig von Ihrer Bestellung. Bitte prüfen Sie vor dem Aufstellen ob alle benötigten Teile vorhanden sind. – Basisausstattung , je nach Unterklasse als Ein- oder Zweinadelnähmaschine mit oder ohne Fadenabschneider bzw. mit oder ohne Kantenschneider. –... -
Seite 9: Aufstellen
2. Aufstellen ACHTUNG ! Die Spezialnähmaschine darf nur von ausgebildetem Fachpersonal aufgestellt werden. Vor dem Aufstellen sind die Transportsicherungen zu entfernen ! – Sicherungsbänder und Holzleisten an Oberteil, Tisch und Gestell entfernen. – Sicherungsklotz und -bänder am Motor entfernen. 2.1 Oberteil montieren Wenn die Spezialnähmaschine nicht komplett geliefert wird: –... -
Seite 11: Garnständer
2.4 Garnständer Der Aufbau und die Position des Garnständers 1 sind auf dem Bild zu sehen. – Garnständer 1 einsetzen und mit den Muttern 2 und Unterlegscheiben 3 befestigen. – Garnrollenhalter und Abwicklerarme befestigen. Garnrollenhalter und Abwicklerarme müssen senkrecht übereinander stehen. 2.5 Arbeitshöhe Die Arbeitshöhe ist von 750 bis 900 mm einstellbar. -
Seite 12: Elektrischer Anschluß
3. Elektrischer Anschluß ACHTUNG ! Alle Arbeiten an der elektrischen Ausrüstung der Spezialnähmaschine dürfen nur von Elektrofachkräften oder entsprechend unterwiesenen Personen durchgeführt werden. Der Netzstecker muß herausgezogen sein ! 3.1 Nennspannung ACHTUNG ! Die auf dem Typenschild angegebene Nennspannung und die Netzspannung müssen übereinstimmen. -
Seite 13: Positionierung Prüfen
3.3 Positionierung prüfen Die Nähmaschine soll positionieren, wenn der Fadenhebel im oberen Totpunkt steht. Der Positionsgeber 2 ist mit dem Positionsgeberring 1 auf der Welle befestigt. Bei fertig montierten Nähmaschinen ist die Werkseitige Stellung durch eine farbige Markierung gekennzeichnet. Positionierung prüfen –... -
Seite 14: Pneumatischer Anschluß
4. Pneumatischer Anschluß Das pneumatische System der Spezialnähmaschine und der Zusatzeinrichtungen muß mit wasserfreier Druckluft versorgt werden. Der Netzdruck muß 8 bis 10 bar betragen. Druckluft-Wartungseinheit anschließen – Den Anschlußschlauch 2 (Bestell-Nr. 0797 003031) mit einer Schlauchkupplung R 1/4" an das Druckluftnetz anschließen. Betriebsdruck einstellen Der Betriebsdruck beträgt 6 bar. -
Seite 15: Öl Auffüllen
5. Öl auffüllen (bis Juli 2003) (ab August 2003) Verwenden Sie zum Auffüllen des Ölvorratsbehälters ausschließlich das Schmieröl DA-10 oder ein gleichwertiges Öl mit folgender Spezifikation: – Viskosität bei 40° C : 10 mm – Flammpunkt: 150 °C DA-10 kann von den Verkaufsstellen der DÜRKOPP ADLER AG bezogen werden (siehe Bedienanleitung Seite 27). -
Seite 16: Regulierung Der Greiferschmierung
5.1 Regulierung der Greiferschmierung ACHTUNG ! Damit eine sichere Schmierung während der Einlaufzeit der Nähmaschine gewährleistet ist, wird vom Werk eine relativ große Ölmenge eingestellt. Diese Einstellung ist zu prüfen und nach einer Einlaufzeit (ca. 50 Std.) zu korrigieren ! Siehe auch Serviceanleitung ! Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. -
Seite 17: Dochte Und Filz Ölen
5.2 Dochte und Filz ölen Beim Aufstellen bzw. nach einer längeren Stillstandszeit sind die Dochte und der Filz 1 im Kopf mit etwas Öl zu tränken. – Kopfdeckel 2 abschrauben. – Dochte und Filz 1 mit etwas Öl tränken. – Kopfdeckel 2 aufsetzen und festschrauben. -
Seite 18: Nähtest
6. Nähtest Zum Abschluß der Aufstellarbeiten ist ein Nähtest vorzunehmen ! Vorsicht Verletzungsgefahr ! Oberfaden und Unterfaden nur bei ausgeschalteter Nähmaschine einfädeln. – Oberfaden und Unterfaden einfädeln. – Zu verarbeitendes Nähgut 1 auswählen. – Nähmaschine einschalten und die gewünschten Funktionen und Werte an der Steuerung einstellen.
