9.2.5 Die Toggle- und Loc/Rem-Taste

Diese Taste hat zwei Funktionen: Toggle-
Taste und Loc/Rem-Taste. Als Voreinstel-
lung hat sie die Funktion Toggle-Taste.
LOC/
REM
Um die Tastenfunktion zu wechseln, muss
die Taste (wenn [217] Vor-Ort/Fern auf EIN
geschaltet ist) länger als fünf Sekunden gedrückt gehalten
werden.
Wird der Wert eines Menüs bearbeitet, hat diese Taste die
Funktion "Vorzeichen ändern". Siehe Abschitt 9.5, Seite 47.

Togglefunktion

Mit der Togglefunktion kann sehr einfach zwischen ausge-
wählten Menüs in einer Schleife geschaltet werden. Die
Schleife kann aus maximal zehn Menüs bestehen. Als Vor-
einstellung beinhaltet die für einen Schnell-Setup erforderli-
chen Menüs. Mit der Togglefunktionsschleife kann ein
Schnell-Menü für die wichtigsten Parameter einer bestimm-
ten Anwendung erstellt werden.
HINWEIS: Die Toggletaste darf nicht länger als fünf
Sekunden gedrückt gehalten werden, ohne dass die +, -
oder Esc Tasten gedrückt werden, da sonst die Loc/
Rem-Funktion dieser Taste eingeschaltet wird, siehe
Menü [217].
Ein Menü zur Togglefunktionsschleife hinzufü-
gen
1. Das Menü aufrufen, das hinzugefügt werden soll.
2. Toggletaste drücken und halten und gleichzeitig die +
Taste drücken.
Ein Menü aus der Togglefunktionsschleife ent-
fernen
1. Das Menü mit der Toggletaste aufrufen, das entfernt
werden soll.
2. Toggletaste drücken und halten und gleichzeitig die -
Taste drücken.
Alle Menüs aus der Togglefunktionsschleife
entfernen
1. Toggletaste drücken und halten und gleichzeitig die Esc-
Taste drücken.
2. Mit Enter-Taste bestätigen. Das Menü [100] wird ange-
zeigt.

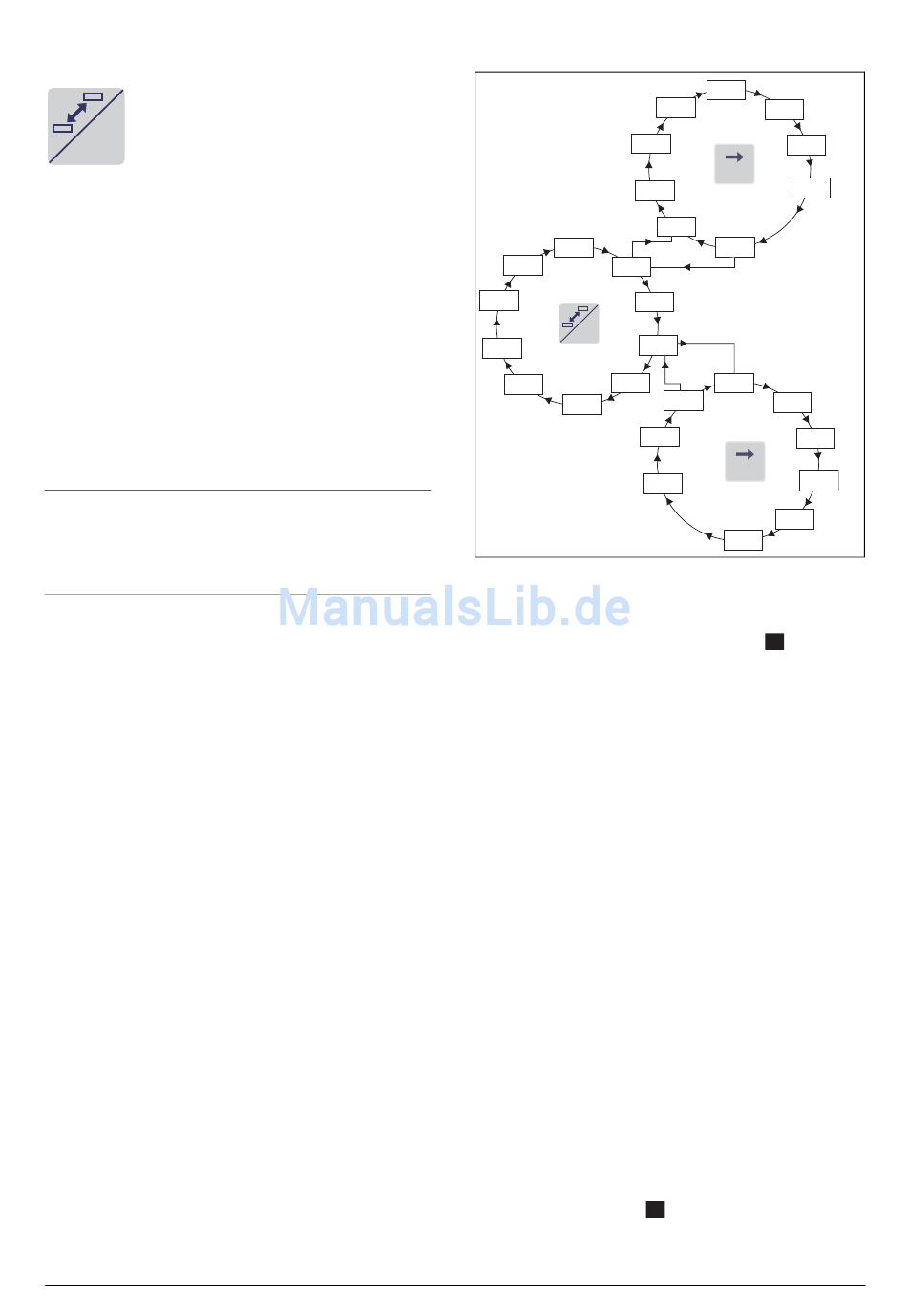

Vorgabe Togglefunktionsschleife
Die untere Abbildung zeigt die Vorgabe der Togglefunkti-
onsschleife. Diese Schleife beinhaltet die notwendigen vor
dem Start einzustellenden Menüs. Toggletaste drücken, um
das Menü [211] zu öffnen, dann mit der Taste Next die
Untermenüs [212] bis [21A] öffnen und die Parameter ein-
geben. Wenn die Toggletaste erneut gedrückt wird, wird
Menü [221] angezeigt.
Emotron AB 01-3695-02r3
213
100
511
211
Toggleschleife
411
221
LOC/
REM
231
381
341 321
331
Abb. 48 Vorgabe Togglefunktionsschleife
Anzeige der Menüs in der Toggleschleife
Die Menüs in der Toggleschleife werden mit
zeichnet und im Bereich B im Display angezeigt.
Loc/Rem-Funktion
Die Loc/Rem-Funktion dieser Taste ist in der Voreinstellung
deaktiviert. Die Funktion wird in Menü [2171] und/oder
[2172] aktiviert.
Mit der Funktion Loc/Rem kann der Frequenzumformer
zwischen Steuerung über Bedieneinheit und Steuerung über
Klemmleiste umgeschaltet werden. Die Funktion Loc/Rem
kann auch über DigIn umgeschalten werden, siehe Menü
Digitaleingänge [520].
Wechsel des Steuermodus
1. Die Loc/Rem-Taste für fünf Sekunden gedrückt halten,
bis Lokal? oder Fern? angezeigt wird.
2. Mit Enter-Taste bestätigen.
3. Mit der Taste Esc kann der Vorgang abgebrochen wer-
den.
Modus Lokal (Vor-Ort-Betrieb)
Der lokale Modus wird nur für kurzfristigen Betrieb einge-
setzt. Wenn LOKAL gewählt ist, wird der FU nur mit den
in Menü [2171] und [2172] definierten Einstellungen
gesteuert. Der aktuelle Status des FU wird nicht verändert,
d. h. die Run/Stopp-Bedingungen und die aktuelle Drehzahl
bleiben genau gleich. Wenn der FU auf Lokal-Betrieb einge-
stellt ist, zeigt das Display
Steuerung über die Bedieneinheit
Untermenüs
NEXT
212
232
Untermenüs
NEXT
238
T
gekenn-
L
im Bereich B der Anzeige.
