9. Steuerung über die Bedieneinheit
Dieses Kapitel beschreibt den Einsatz der Bedieneinheit.
Der Frequenzumrichter kann mit einer Bedieneinheit oder
ohne (BCP) geliefert werden.
9.1

Allgemeines

Die Bedieneinheit zeigt den Betriebszustand des Frequenz-
umrichters an und wird zum Eingeben aller Einstellungen
verwendet. Es ist auch möglich, den Motor direkt über die
Bedieneinheit zu steuern. Die Bedieneinheit kann eingebaut
oder auch extern über eine serielle Schnittstelle angeschlos-
sen sein. Der Frequenzumrichter kann auch ohne Bedie-
neinheit bestellt werden. Anstelle der Bedieneinheit befindet
sich dann ein BCP.
HINWEIS: Der Frequenzumrichter kann auch ohne ange-
schlossene Bedieneinheit betrieben werden. Dazu muss
er so eingestellt sein, dass die Steuersignale nicht auf
Tastatur programmiert sind.
9.2

Die Bedieneinheit

RESET
LOC/
REM
PREV NEXT ESC
ENTER

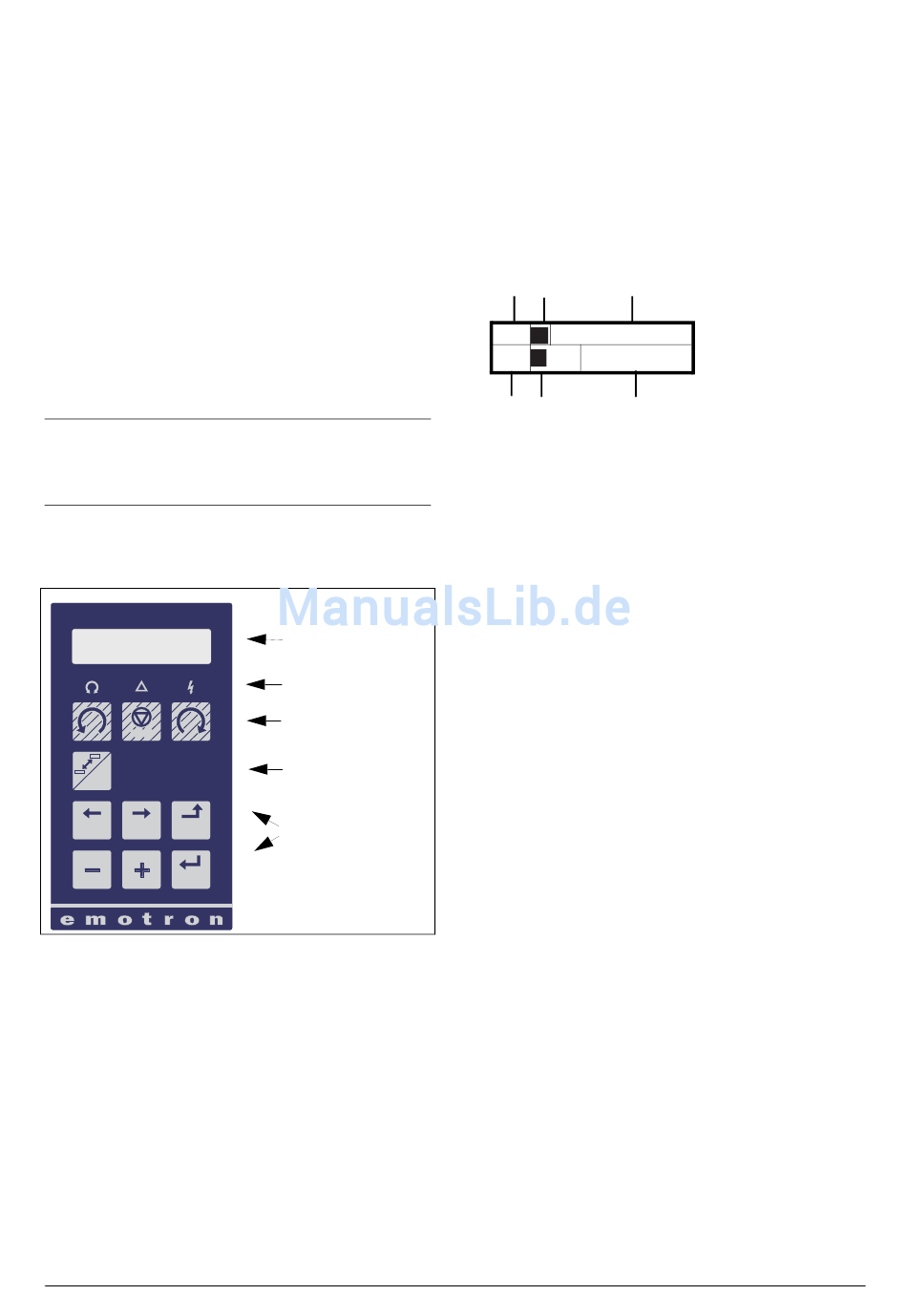

Abb. 41 Bedieneinheit
Emotron AB 01-3695-02r3
LCD-Anzeige
LEDs
Steuertasten
Toggle-Taste
Funktionstasten

9.2.1 Die Anzeige

Das Display ist hintergrundbeleuchtet und zweizeilig, jede
Zeile hat 16 Zeichen. Die Anzeige ist in 6 Bereiche unter-
teilt.
Die verschiedenen Bereiche werden nachstehend beschrie-
ben:
A B C
T
221 Motor Volt
A
Stp M1: 400 V
D E F
Abb. 42 Die Anzeige
Bereich A: Aktuelle Menünummer (3 oder 4 Zeichen)
Bereich B Zeigt, ob sich das Menü in der Toggle-Schleife
befindet, oder ob der FU auf Vor-Ort-Betrieb
programmiert ist
Bereich C: Titel des aktiven Menüs
Bereich D: Zeigt den Status des Frequenzumrichters
(3 Zeichen) Folgende Status-Anzeigen sind
möglich:
Bes : Acceleration (Beschleunigung)
Vz : Deceleration (Verzögerung)
2 2
I t : I t Schutz Aktiv
Run : Motor läuft
Fhl : Tripped (Fehler)
Stp : Motor ist gestoppt
VL : Betrieb an der Spannungsgrenze
Dzl : Betrieb an der Drehzahlgrenze
CL : Betrieb an der Stromgrenze
TL : Betrieb an der Drehmomentgrenze
ÜT : Betrieb an der Temperaturgrenze
USp : Betrieb mit Unterspannung
Sby : Stand-by-Betrieb (Netz aus)
SST : Betrieb mit Sicherem Halt, blinkt wenn
aktiviert
LCL : Betrieb mit wenig Kühlflüssigkeit
Area E: Zeigt aktiven Parametersatz und ausgewählten
Motorparametersatz.
Bereich F: Zeigt die Einstellung oder Auswahl im aktiven
Menü. Dieser Bereich ist in der 1. und 2. Menü-
ebene leer. Dieser Bereich zeigt auch Warnungen
und Alarmmeldungen.
