7.

Haupteigenschaften

Dieses Kapitel enthält Beschreibungen der wichtigsten
Funktionen des Frequenzumformers.
7.1 Parametersätze
Parametersätze werden verwendet, wenn bei einer Anwen-
dung unterschiedliche Einstellungen für unterschiedliche
Betriebsarten erforderlich sind. Eine Maschine kann zum
Beispiel für die Produktion unterschiedlicher Produkte ein-
gesetzt werden und dafür zwei oder mehr Maximaldrehzah-
len und Beschleunigungs-/Verzögerungszeiten benötigen.
Die 4 Parametersätze bieten verschiedene Möglichkeiten,
das Verhalten des Frequenzumrichters schnell zu ändern, um
ihn an veränderte Betriebsverhältnisse anzupassen. Der FU
kann Online an veränderte Maschinenbedingungen ange-
passt werden. D.h. dass jederzeit über Digitaleingänge oder
die Bedieneinheit und Menü [241] Wähle Satz sowohl im
Betrieb als auch bei Stopp einer der vier Parametersätze akti-
viert werden kann.
Jeder Parametersatz kann extern über digitale Signale ausge-
wählt werden. Parametersätze können während des Betriebs
geändert und in der Bedieneinheit gespeichert werden.
HINWEIS: Die einzigen Daten, die im Parametersatz
nicht enthalten sind, sind Motordaten 1 - 4 (separat ein-
gegeben), Sprache, Kommunikationseinstellungen,
gewählter Satz, Lokal Fern und Tastatursperre.

Parametereinstellungen definieren

Bei der Arbeit mit Parametersätzen muss zuerst entschieden
werden, wie die verschiedenen Sätze gewählt werden. Man
kann wählen zwischen Bedieneinheit (BE), Digitaleingän-
gen oder über serielle Schnittstelle. Alle digitalen und virtu-
ellen Eingaben können für die Wahl der Parametersätze
konfiguriert werden. Die Funktion der digitalen Eingänge
wird in Menü [520] Dig Eingänge definiert.

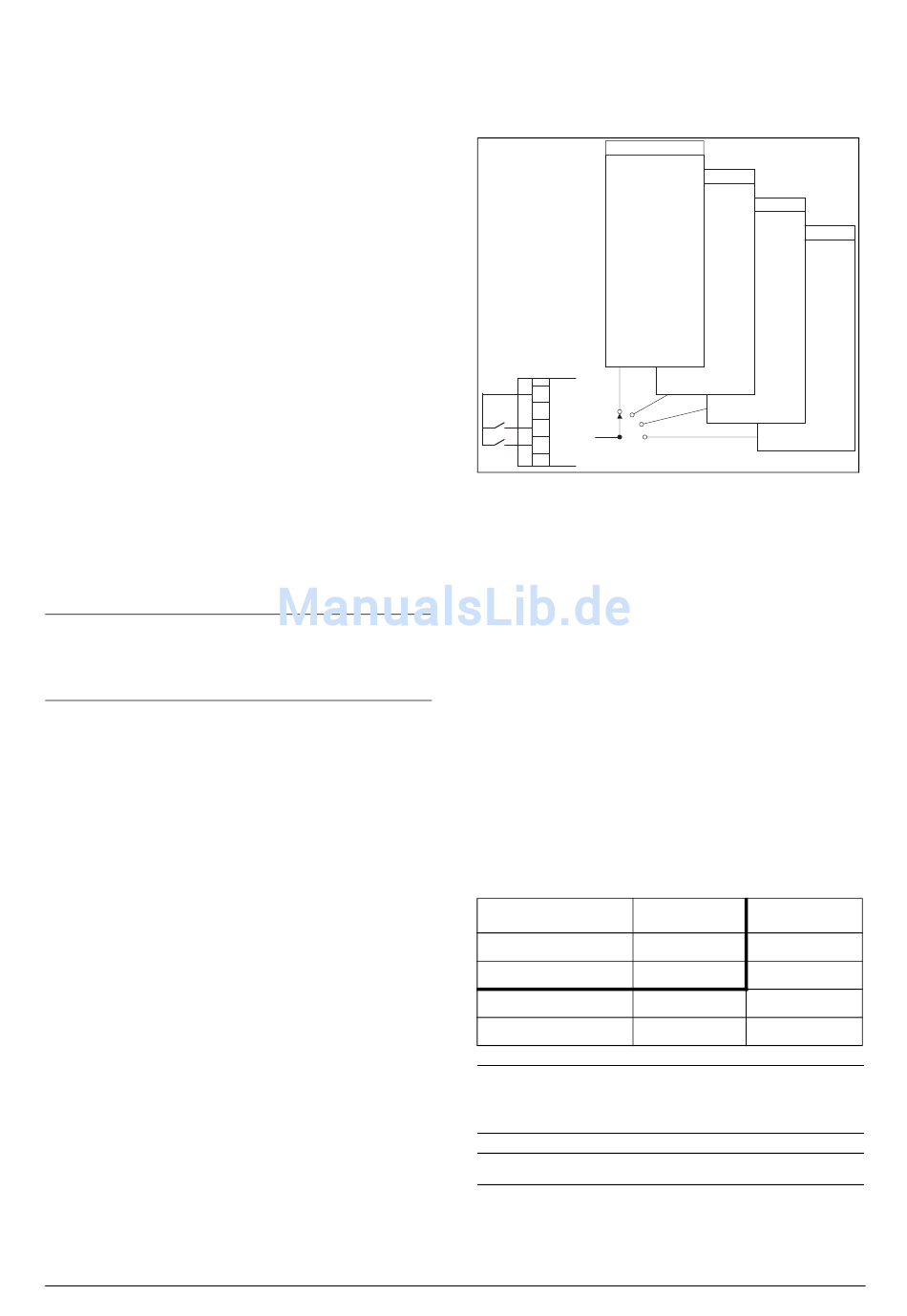

Abb. 33 zeigt, wie die Parametersätze über jeden digitalen
Eingang aktiviert werden können, der so konfiguriert ist,
dass er Setze Strg 1 oder Setze Strg 2 steuert.
Emotron AB 01-3695-02r3
Parametersatz A
Run/Stop
-
-
Drehmomente
-
-
Regelungen
-
-
Limit/Schutz
-
-Max Alarm
11
+ 24 V
Setze Strg1
10
{
16
Setze Strg2
Abb. 33 Auswahl von Parametersätzen
Parametersatz auswählen und kopieren
Die Auswahl der Parametersätze erfolgt in Menü [241]
Wähle Satz. Zuerst Grundeinstellung in Menü [241] wäh-
len, normalerweise A. Alle Einstellungen für die Anwendung
anpassen. Normalerweise sind die meisten Parameter gleich
und es spart viel Arbeit, in Menü [242] Kopiere Satz, Satz
A>B zu kopieren. Wenn der Parametersatz A in Satz B
kopiert ist, brauchen nur die Parameter im Satz angepasst
werden, die nicht gleich sind. Dies ist für Satz C und D zu
wiederholen, falls sie verwendet werden.
Mit Menü [242] Kopiere Satz, kann der gesamte Inhalt eines
Parametersatzes in einen anderen kopiert werden. Werden z.
B. die Parametersätze über digitale Eingaben ausgewählt,
wird DigIn 3 in Menü [523] auf Setze Strg 1 konfiguriert
und in Menü [524] wird DigIn 4 auf Setze Strg 2 konfigu-
riert, aktiviert werden sie gemäß Tabelle 16.
Tabelle 16 Parametersatz
Parametersatz
A 0
B 1
C 0
D 1
HINWEIS: Ein über Digitaleingänge ausgewählter Para-
metersatz wird sofort aktiviert. Die neue Parameterein-
stellung wird Online aktiviert, ebenso während Run.
HINWEIS: Voreingestellt ist Parametersatz A.
Satz B
Satz C
Satz D
(NG06-F03_1)
Setze Strg 1 Setze Strg 2
0
0
1
1
Haupteigenschaften 33
