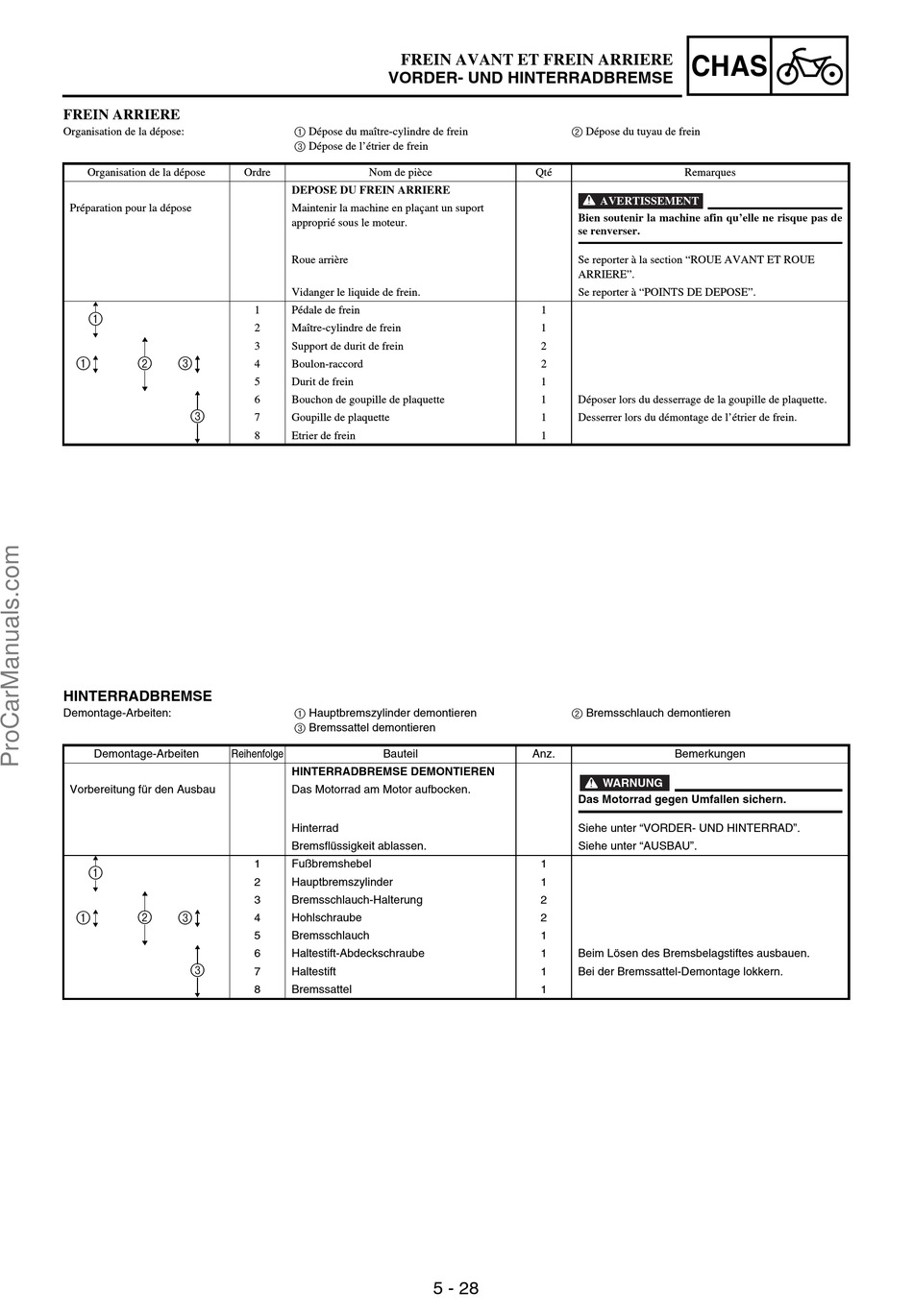

Frein Arriere - Yamaha WR250F 2002 Fahrer- Und Wartungshandbuch

FREIN ARRIERE

Organisation de la dépose:
Organisation de la dépose
Préparation pour la dépose
1
1 2 3
3
HINTERRADBREMSE
Demontage-Arbeiten:
Demontage-Arbeiten Reihenfolge
Vorbereitung für den Ausbau
1
2
1 3
3
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
1 Dépose du maître-cylindre de frein
3 Dépose de l'étrier de frein
Ordre Nom de pièce
DEPOSE DU FREIN ARRIERE
Maintenir la machine en plaçant un suport
approprié sous le moteur.
Roue arrière
Vidanger le liquide de frein.
1 Pédale de frein
2 Maître-cylindre de frein
3 Support de durit de frein
4 Boulon-raccord
5 Durit de frein
6 Bouchon de goupille de plaquette
7 Goupille de plaquette
8 Etrier de frein
1 Hauptbremszylinder demontieren
3 Bremssattel demontieren
Bauteil
HINTERRADBREMSE DEMONTIEREN
Das Motorrad am Motor aufbocken.
Hinterrad
Bremsflüssigkeit ablassen.
1 Fußbremshebel
2 Hauptbremszylinder
3 Bremsschlauch-Halterung
4 Hohlschraube
5 Bremsschlauch
6 Haltestift-Abdeckschraube
7 Haltestift
8 Bremssattel
2 Dépose du tuyau de frein
Qté
AVERTISSEMENT
Bien soutenir la machine afin qu'elle ne risque pas de
se renverser.
Se reporter à la section "ROUE AVANT ET ROUE
ARRIERE".
Se reporter à "POINTS DE DEPOSE".
1
1
2
2
1
1 Déposer lors du desserrage de la goupille de plaquette.
1 Desserrer lors du démontage de l'étrier de frein.
1
2 Bremsschlauch demontieren
Anz.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Siehe unter "VORDER- UND HINTERRAD".
Siehe unter "AUSBAU".
1
1
2
2
1
1 Beim Lösen des Bremsbelagstiftes ausbauen.
1 Bei der Bremssattel-Demontage lokkern.
1
