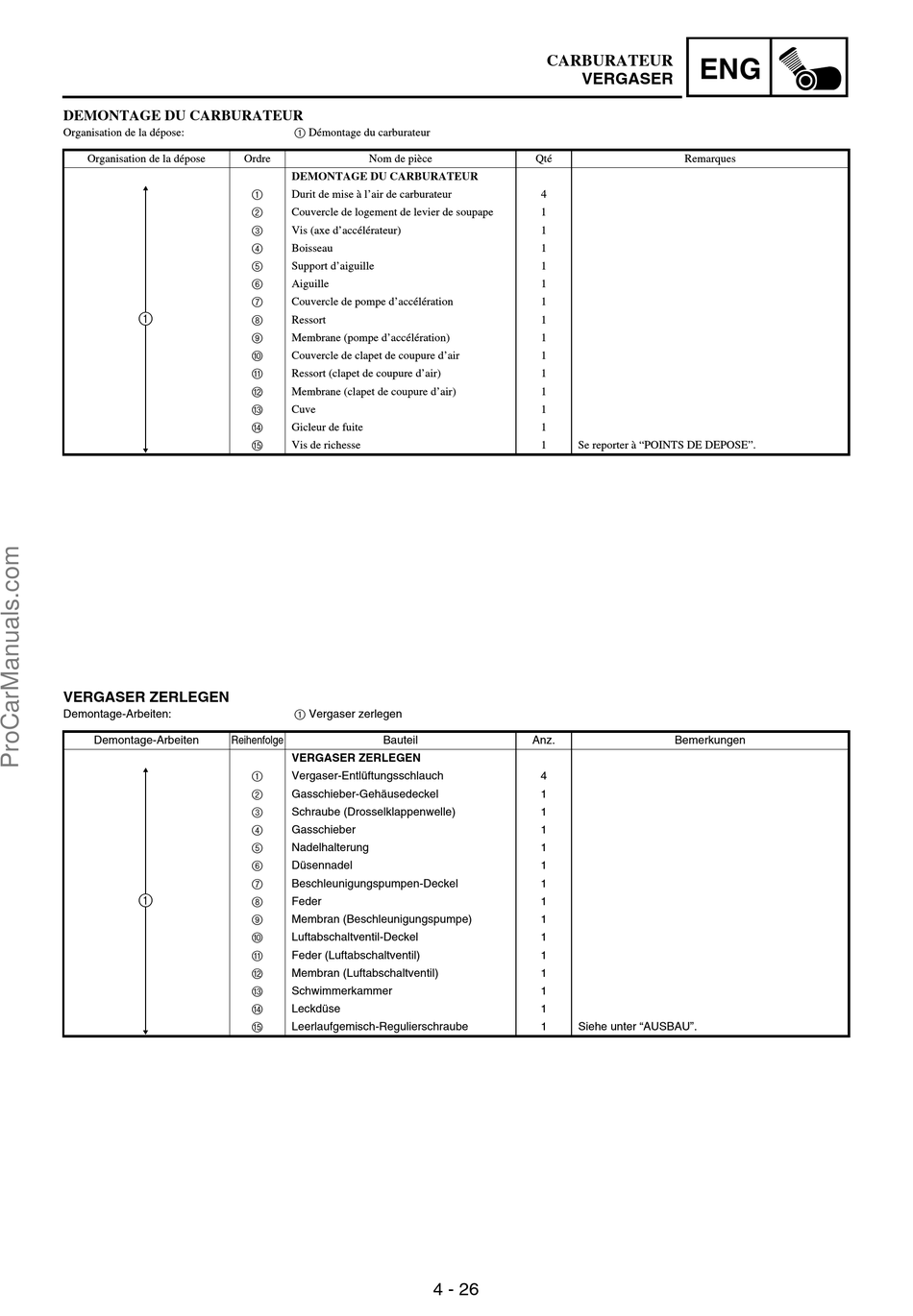

DEMONTAGE DU CARBURATEUR
Organisation de la dépose:
Organisation de la dépose
1
VERGASER ZERLEGEN
Demontage-Arbeiten:
Demontage-Arbeiten
Reihenfolge
1
1 Démontage du carburateur
Ordre
Nom de pièce
DEMONTAGE DU CARBURATEUR
1
Durit de mise à l'air de carburateur
2
Couvercle de logement de levier de soupape
3
Vis (axe d'accélérateur)
4
Boisseau
5
Support d'aiguille
6
Aiguille
7
Couvercle de pompe d'accélération
8
Ressort
9
Membrane (pompe d'accélération)
0
Couvercle de clapet de coupure d'air
A
Ressort (clapet de coupure d'air)
B
Membrane (clapet de coupure d'air)
C
Cuve
D
Gicleur de fuite
E
Vis de richesse
1 Vergaser zerlegen
Bauteil
VERGASER ZERLEGEN
1
Vergaser-Entlüftungsschlauch
2
Gasschieber-Gehäusedeckel
3
Schraube (Drosselklappenwelle)
4
Gasschieber
5
Nadelhalterung
6
Düsennadel
7
Beschleunigungspumpen-Deckel
8
Feder
9
Membran (Beschleunigungspumpe)
0
Luftabschaltventil-Deckel
A
Feder (Luftabschaltventil)
B
Membran (Luftabschaltventil)
C
Schwimmerkammer
D
Leckdüse
E
Leerlaufgemisch-Regulierschraube
CARBURATEUR
VERGASER
Qté
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Se reporter à "POINTS DE DEPOSE".
Anz.
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Siehe unter "AUSBAU".
4 - 26
ENG
Remarques
Bemerkungen
