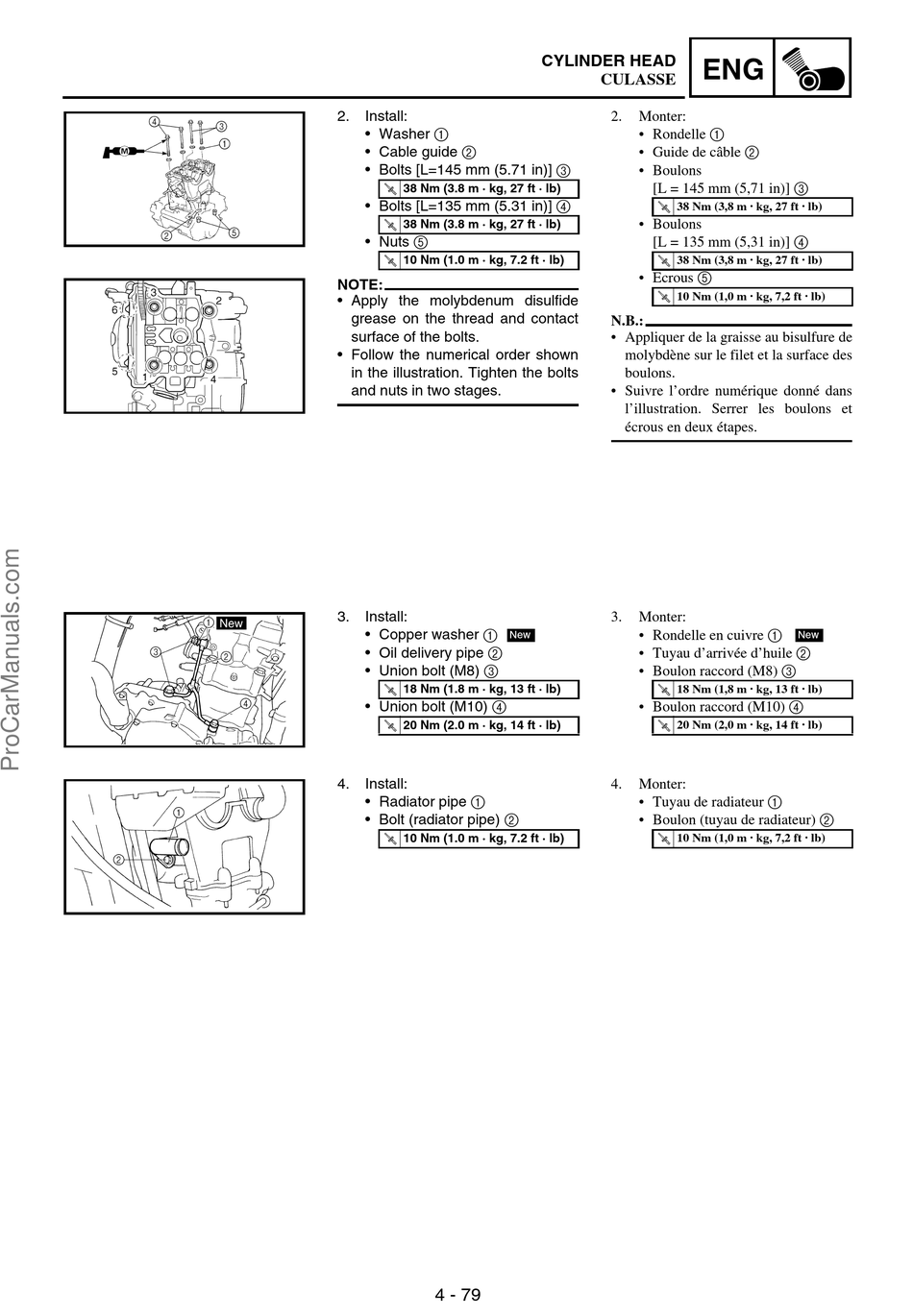

2. Install:
• Washer 1
• Cable guide 2
• Bolts [L=145 mm (5.71 in)] 3
38 Nm (3.8 m · kg, 27 ft · lb)
• Bolts [L=135 mm (5.31 in)] 4
38 Nm (3.8 m · kg, 27 ft · lb)
• Nuts 5
10 Nm (1.0 m · kg, 7.2 ft · lb)
NOTE:
• Apply the molybdenum disulfide
grease on the thread and contact
surface of the bolts.
• Follow the numerical order shown
in the illustration. Tighten the bolts
and nuts in two stages.
3. Install:
• Copper washer 1
New
• Oil delivery pipe 2
• Union bolt (M8) 3
18 Nm (1.8 m · kg, 13 ft · lb)
• Union bolt (M10) 4
20 Nm (2.0 m · kg, 14 ft · lb)
4. Install:
• Radiator pipe 1
• Bolt (radiator pipe) 2
10 Nm (1.0 m · kg, 7.2 ft · lb)
4 - 79
CYLINDER HEAD
ENG
CULASSE
2. Monter:
• Rondelle 1
• Guide de câble 2
• Boulons
[L = 145 mm (5,71 in)] 3
38 Nm (3,8 m · kg, 27 ft · lb)
• Boulons
[L = 135 mm (5,31 in)] 4
38 Nm (3,8 m · kg, 27 ft · lb)
• Ecrous 5
10 Nm (1,0 m · kg, 7,2 ft · lb)
N.B.:
• Appliquer de la graisse au bisulfure de
molybdène sur le filet et la surface des
boulons.
• Suivre l'ordre numérique donné dans
l'illustration. Serrer les boulons et
écrous en deux étapes.
3. Monter:
• Rondelle en cuivre 1
• Tuyau d'arrivée d'huile 2
• Boulon raccord (M8) 3
18 Nm (1,8 m · kg, 13 ft · lb)
• Boulon raccord (M10) 4
20 Nm (2,0 m · kg, 14 ft · lb)
4. Monter:
• Tuyau de radiateur 1
• Boulon (tuyau de radiateur) 2
10 Nm (1,0 m · kg, 7,2 ft · lb)
New
