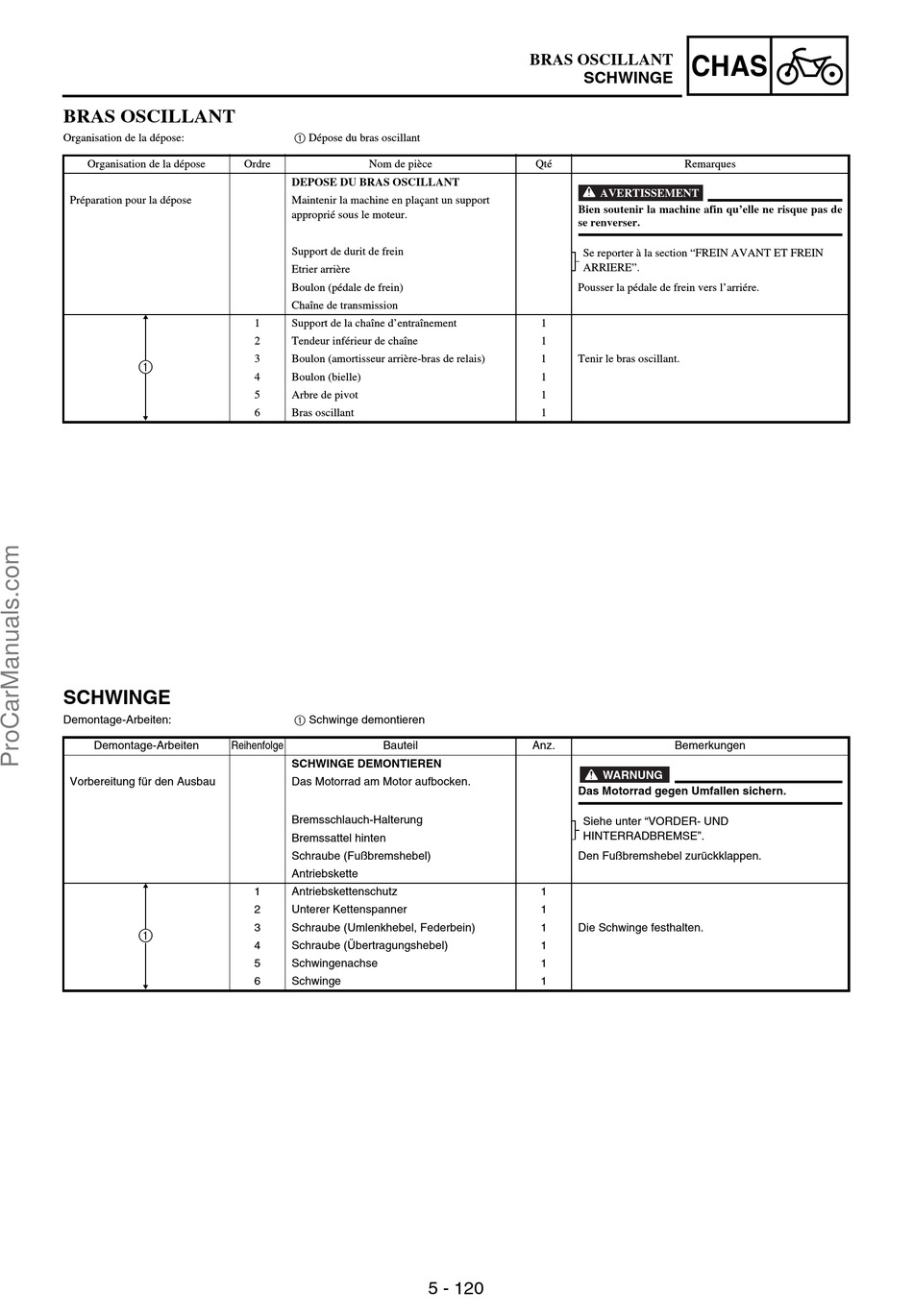

BRAS OSCILLANT

Organisation de la dépose:
Organisation de la dépose
Préparation pour la dépose
1
SCHWINGE
Demontage-Arbeiten:
Demontage-Arbeiten Reihenfolge
Vorbereitung für den Ausbau
1
1 Dépose du bras oscillant
Ordre Nom de pièce
DEPOSE DU BRAS OSCILLANT
Maintenir la machine en plaçant un support
approprié sous le moteur.
Support de durit de frein
Etrier arrière
Boulon (pédale de frein)
Chaîne de transmission
1 Support de la chaîne d'entraînement
2 Tendeur inférieur de chaîne
3 Boulon (amortisseur arrière-bras de relais)
4 Boulon (bielle)
5 Arbre de pivot
6 Bras oscillant
1 Schwinge demontieren
Bauteil
SCHWINGE DEMONTIEREN
Das Motorrad am Motor aufbocken.
Bremsschlauch-Halterung
Bremssattel hinten
Schraube (Fußbremshebel)
Antriebskette
1 Antriebskettenschutz
2 Unterer Kettenspanner
3 Schraube (Umlenkhebel, Federbein)
4 Schraube (Übertragungshebel)
5 Schwingenachse
6 Schwinge
BRAS OSCILLANT
SCHWINGE
Qté
AVERTISSEMENT
Bien soutenir la machine afin qu'elle ne risque pas de
se renverser.
Se reporter à la section "FREIN AVANT ET FREIN
ARRIERE".
Pousser la pédale de frein vers l'arriére.
1
1
1 Tenir le bras oscillant.
1
1
1
Anz.
Das Motorrad gegen Umfallen sichern.
Siehe unter "VORDER- UND
HINTERRADBREMSE".
Den Fußbremshebel zurückklappen.
1
1
1 Die Schwinge festhalten.
1
1
1
5 - 120
CHAS
Remarques
Bemerkungen
WARNUNG
