Portata dello smontaggio:
Portata dello smontaggio
1
1 Rimozione del motore
Ordine
Denominazione
Bobina di accensiore
Scollegare il cavo magnete CA.
Cavo motorino di avviamento
Cavo negativo della batteria
Riparo motore destro
1
Interruttore folle
2
Carterino corona catena di trasmissione
3
Dado (corona dentata trasmissione)
4
Rondella di bloccaggio
5
Corona dentata trasmissione
6
Fermaglio a graffa
7
Bullone (pedale del freno)
8
Pedale del freno
9
Staffa motore superiore
10
Staffa motore inferiore
11
Bullone di montaggio motore
12
Albero snodato
13
Motore

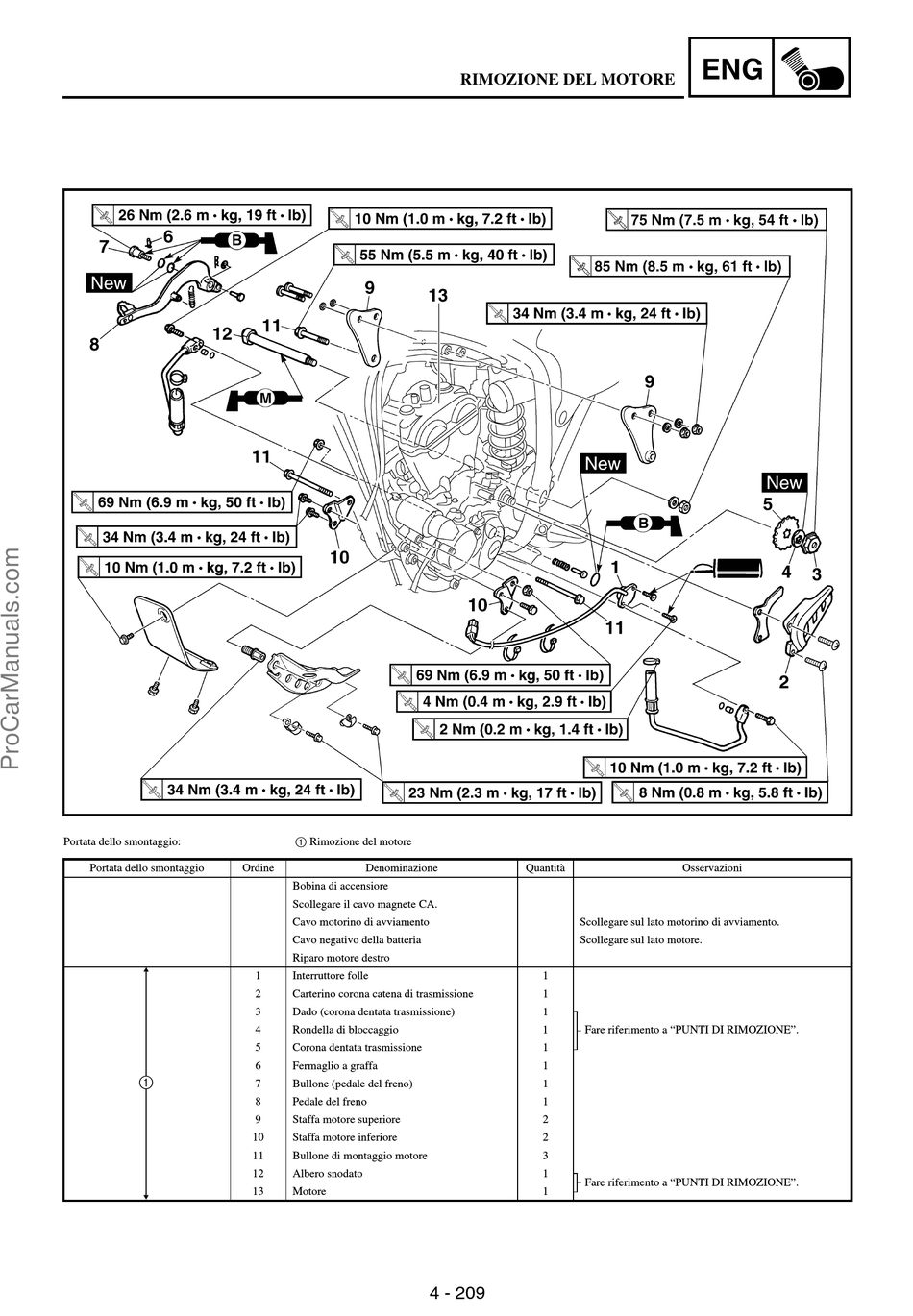

RIMOZIONE DEL MOTORE
Quantità
Scollegare sul lato motorino di avviamento.
Scollegare sul lato motore.
1
1
1
1
Fare riferimento a "PUNTI DI RIMOZIONE".
1
1
1
1
2
2
3
1
Fare riferimento a "PUNTI DI RIMOZIONE".
1
4 - 209
ENG
Osservazioni
