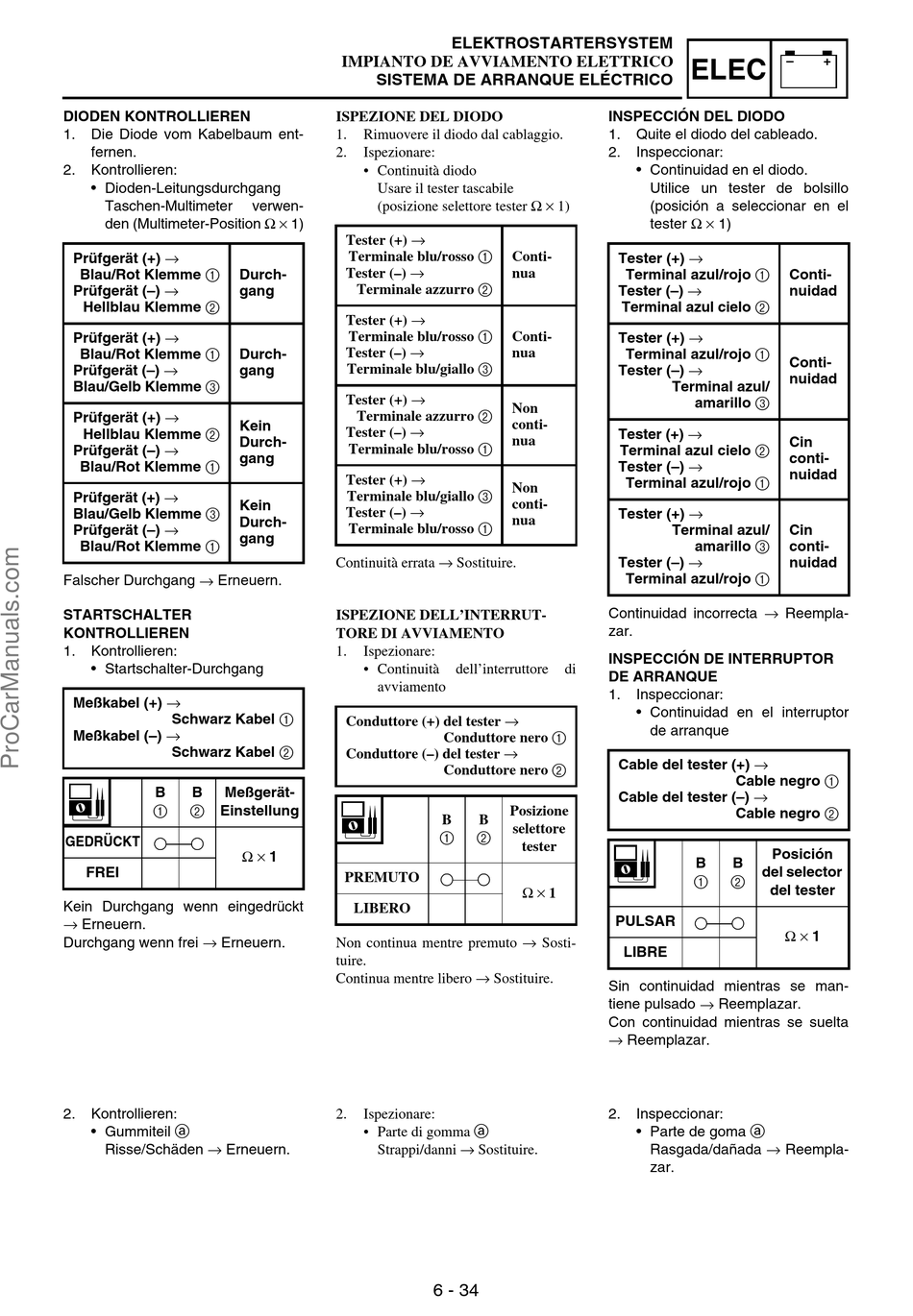

DIODEN KONTROLLIEREN

1. Die Diode vom Kabelbaum ent-
fernen.
2. Kontrollieren:
• Dioden-Leitungsdurchgang
Taschen-Multimeter
den (Multimeter-Position Ω × 1)
Prüfgerät (+) →
Blau/Rot Klemme 1
Prüfgerät (–) →
Hellblau Klemme 2
Prüfgerät (+) →
Blau/Rot Klemme 1
Prüfgerät (–) →
Blau/Gelb Klemme 3
Prüfgerät (+) →
Hellblau Klemme 2
Prüfgerät (–) →
Blau/Rot Klemme 1
Prüfgerät (+) →
Blau/Gelb Klemme 3
Prüfgerät (–) →
Blau/Rot Klemme 1
Falscher Durchgang → Erneuern.
STARTSCHALTER
KONTROLLIEREN
1. Kontrollieren:
• Startschalter-Durchgang
Meßkabel (+) →
Schwarz Kabel 1
Meßkabel (–) →
Schwarz Kabel 2
B B Meßgerät-
1 2
Einstellung
GEDRÜCKT
FREI
Kein Durchgang wenn eingedrückt
→ Erneuern.
Durchgang wenn frei → Erneuern.
2. Kontrollieren:
• Gummiteil a
Risse/Schäden → Erneuern.
IMPIANTO DE AVVIAMENTO ELETTRICO
SISTEMA DE ARRANQUE ELÉCTRICO
ISPEZIONE DEL DIODO
1. Rimuovere il diodo dal cablaggio.
2. Ispezionare:
• Continuità diodo
Usare il tester tascabile
(posizione selettore tester Ω × 1)
verwen-
Tester (+) →
Terminale blu/rosso 1
Tester (–) →
Durch-
Terminale azzurro 2
gang
Tester (+) →
Terminale blu/rosso 1
Tester (–) →
Durch-
Terminale blu/giallo 3
gang
Tester (+) →
Terminale azzurro 2
Kein
Tester (–) →
Durch-
Terminale blu/rosso 1
gang
Tester (+) →
Terminale blu/giallo 3
Kein
Tester (–) →
Durch-
Terminale blu/rosso 1
gang
Continuità errata → Sostituire.
ISPEZIONE DELL'INTERRUT-
TORE DI AVVIAMENTO
1. Ispezionare:
• Continuità
avviamento
Conduttore (+) del tester →
Conduttore (–) del tester →
Ω × 1
PREMUTO
LIBERO
Non continua mentre premuto → Sosti-
tuire.
Continua mentre libero → Sostituire.
2. Ispezionare:
• Parte di gomma a
Strappi/danni → Sostituire.
ELEKTROSTARTERSYSTEM
Conti-
nua
Conti-
nua
Non
conti-
nua
Non
conti-
nua
dell'interruttore di
Conduttore nero 1
Conduttore nero 2
Posizione
B B
selettore
1 2
tester
Ω × 1
6 - 34
ELEC
INSPECCIÓN DEL DIODO
1. Quite el diodo del cableado.
2. Inspeccionar:
• Continuidad en el diodo.
Utilice un tester de bolsillo
(posición a seleccionar en el
tester Ω × 1)
Tester (+) →
Terminal azul/rojo 1
Tester (–) →
Terminal azul cielo 2
Tester (+) →
Terminal azul/rojo 1
Tester (–) →
Terminal azul/
amarillo 3
Tester (+) →
Terminal azul cielo 2
Tester (–) →
Terminal azul/rojo 1
Tester (+) →
Terminal azul/
amarillo 3
Tester (–) →
Terminal azul/rojo 1
Continuidad incorrecta → Reempla-
zar.
INSPECCIÓN DE INTERRUPTOR
DE ARRANQUE
1. Inspeccionar:
• Continuidad en el interruptor
de arranque
Cable del tester (+) →
Cable negro 1
Cable del tester (–) →
Cable negro 2
Posición
B B
del selector
1 2
del tester
PULSAR
LIBRE
Sin continuidad mientras se man-
tiene pulsado → Reemplazar.
Con continuidad mientras se suelta
→ Reemplazar.
2. Inspeccionar:
• Parte de goma a
Rasgada/dañada → Reempla-
zar.
– +
Conti-
nuidad
Conti-
nuidad
Cin
conti-
nuidad
Cin
conti-
nuidad
Ω × 1
