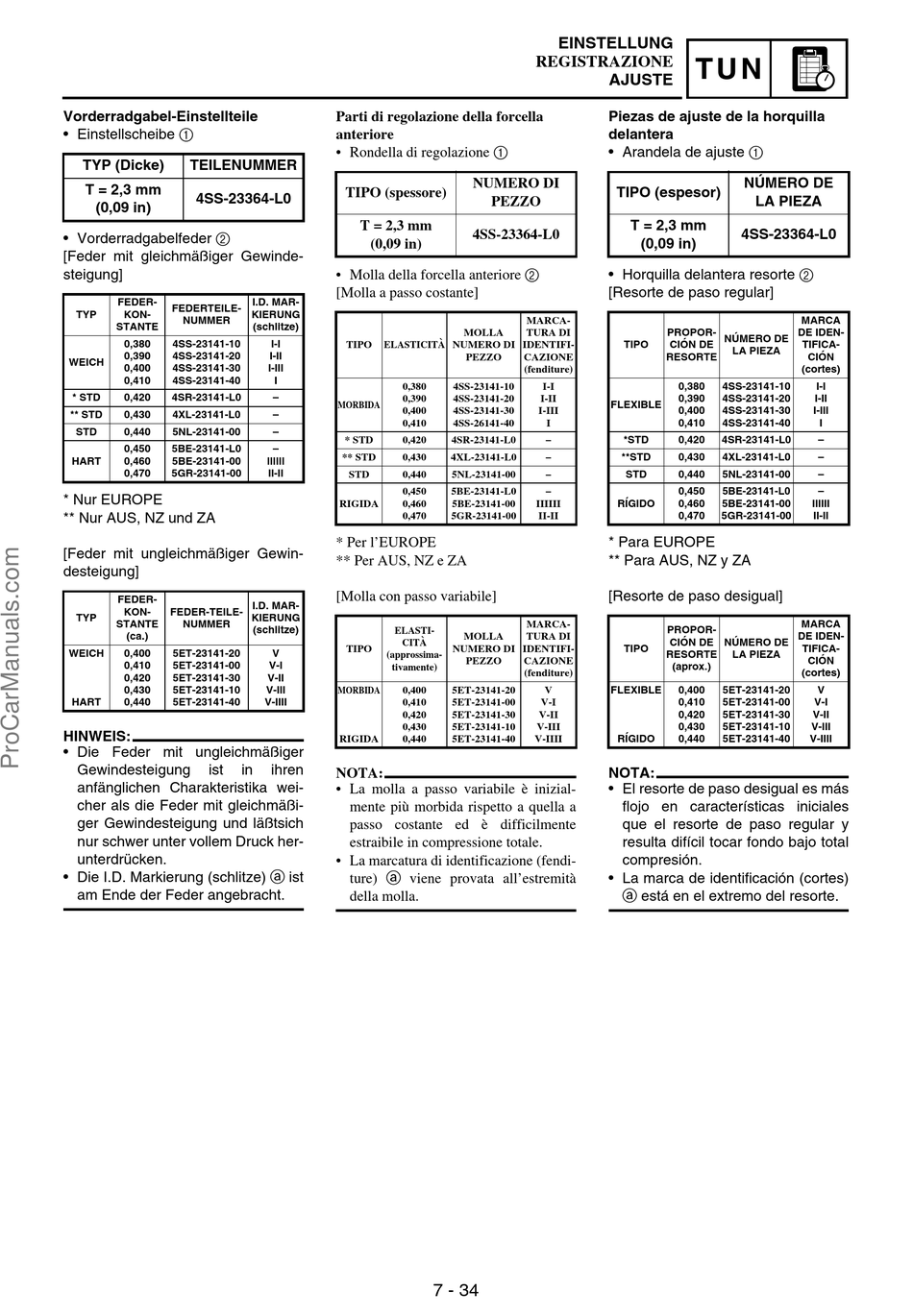

Vorderradgabel-Einstellteile
• Einstellscheibe 1
TYP (Dicke)
TEILENUMMER
T = 2,3 mm
4SS-23364-L0
(0,09 in)
• Vorderradgabelfeder 2
[Feder mit gleichmäßiger Gewinde-
steigung]
FEDER-
FEDERTEILE-
TYP
KON-
NUMMER
STANTE
0,380
4SS-23141-10
0,390
4SS-23141-20
WEICH
0,400
4SS-23141-30
0,410
4SS-23141-40
* STD
0,420
4SR-23141-L0
** STD
0,430
4XL-23141-L0
STD
0,440
5NL-23141-00
0,450
5BE-23141-L0
HART
0,460
5BE-23141-00
0,470
5GR-23141-00
* Nur EUROPE
** Nur AUS, NZ und ZA
[Feder mit ungleichmäßiger Gewin-
desteigung]
FEDER-
KON-
FEDER-TEILE-
TYP
STANTE
NUMMER
(ca.)
WEICH
0,400
5ET-23141-20
0,410
5ET-23141-00
0,420
5ET-23141-30
0,430
5ET-23141-10
HART
0,440
5ET-23141-40
HINWEIS:
• Die Feder mit ungleichmäßiger
Gewindesteigung
ist
anfänglichen Charakteristika wei-
cher als die Feder mit gleichmäßi-
ger Gewindesteigung und läßtsich
nur schwer unter vollem Druck her-
unterdrücken.
• Die I.D. Markierung (schlitze) a ist
am Ende der Feder angebracht.
Parti di regolazione della forcella
anteriore
• Rondella di regolazione 1
TIPO (spessore)
T = 2,3 mm
(0,09 in)
• Molla della forcella anteriore 2
[Molla a passo costante]
I.D. MAR-
KIERUNG
(schlitze)
I-I
TIPO
ELASTICITÀ
I-II
I-III
I
0,380
–
0,390
MORBIDA
0,400
–
0,410
–
* STD
0,420
–
** STD
0,430
llllll
II-II
STD
0,440
0,450
RIGIDA
0,460
0,470
* Per l'EUROPE
** Per AUS, NZ e ZA
[Molla con passo variabile]
I.D. MAR-
KIERUNG
(schlitze)
ELASTI-
CITÀ
TIPO
V
(approssima-
V-I
tivamente)
V-II
V-III
MORBIDA
0,400
V-IIII
0,410
0,420
0,430
RIGIDA
0,440
in
ihren
NOTA:
• La molla a passo variabile è inizial-
mente più morbida rispetto a quella a
passo costante ed è difficilmente
estraibile in compressione totale.
• La marcatura di identificazione (fendi-
ture) a viene provata all'estremità
della molla.
EINSTELLUNG
REGISTRAZIONE
NUMERO DI
PEZZO
4SS-23364-L0
MARCA-
MOLLA
TURA DI
NUMERO DI
IDENTIFI-
PEZZO
CAZIONE
(fenditure)
4SS-23141-10
I-I
4SS-23141-20
I-II
4SS-23141-30
I-III
4SS-26141-40
I
4SR-23141-L0
–
4XL-23141-L0
–
5NL-23141-00
–
5BE-23141-L0
–
5BE-23141-00
IIIIII
5GR-23141-00
II-II
MARCA-
MOLLA
TURA DI
NUMERO DI
IDENTIFI-
PEZZO
CAZIONE
(fenditure)
5ET-23141-20
V
5ET-23141-00
V-I
5ET-23141-30
V-II
5ET-23141-10
V-III
5ET-23141-40
V-IIII
7 - 34
T U N
AJUSTE
Piezas de ajuste de la horquilla
delantera
• Arandela de ajuste 1
NÚMERO DE
TIPO (espesor)
LA PIEZA
T = 2,3 mm
4SS-23364-L0
(0,09 in)
• Horquilla delantera resorte 2
[Resorte de paso regular]
PROPOR-
NÚMERO DE
TIPO
CIÓN DE
LA PIEZA
RESORTE
0,380
4SS-23141-10
0,390
4SS-23141-20
FLEXIBLE
0,400
4SS-23141-30
0,410
4SS-23141-40
*STD
0,420
4SR-23141-L0
**STD
0,430
4XL-23141-L0
STD
0,440
5NL-23141-00
0,450
5BE-23141-L0
RÍGIDO
0,460
5BE-23141-00
0,470
5GR-23141-00
* Para EUROPE
** Para AUS, NZ y ZA
[Resorte de paso desigual]
PROPOR-
CIÓN DE
NÚMERO DE
TIPO
RESORTE
LA PIEZA
(aprox.)
FLEXIBLE
0,400
5ET-23141-20
0,410
5ET-23141-00
0,420
5ET-23141-30
0,430
5ET-23141-10
RÍGIDO
0,440
5ET-23141-40
NOTA:
• El resorte de paso desigual es más
flojo en características iniciales
que el resorte de paso regular y
resulta difícil tocar fondo bajo total
compresión.
• La marca de identificación (cortes)
a está en el extremo del resorte.
MARCA
DE IDEN-
TIFICA-
CIÓN
(cortes)
I-I
I-II
I-III
I
–
–
–
–
IIIIII
II-II
MARCA
DE IDEN-
TIFICA-
CIÓN
(cortes)
V
V-I
V-II
V-III
V-IIII
