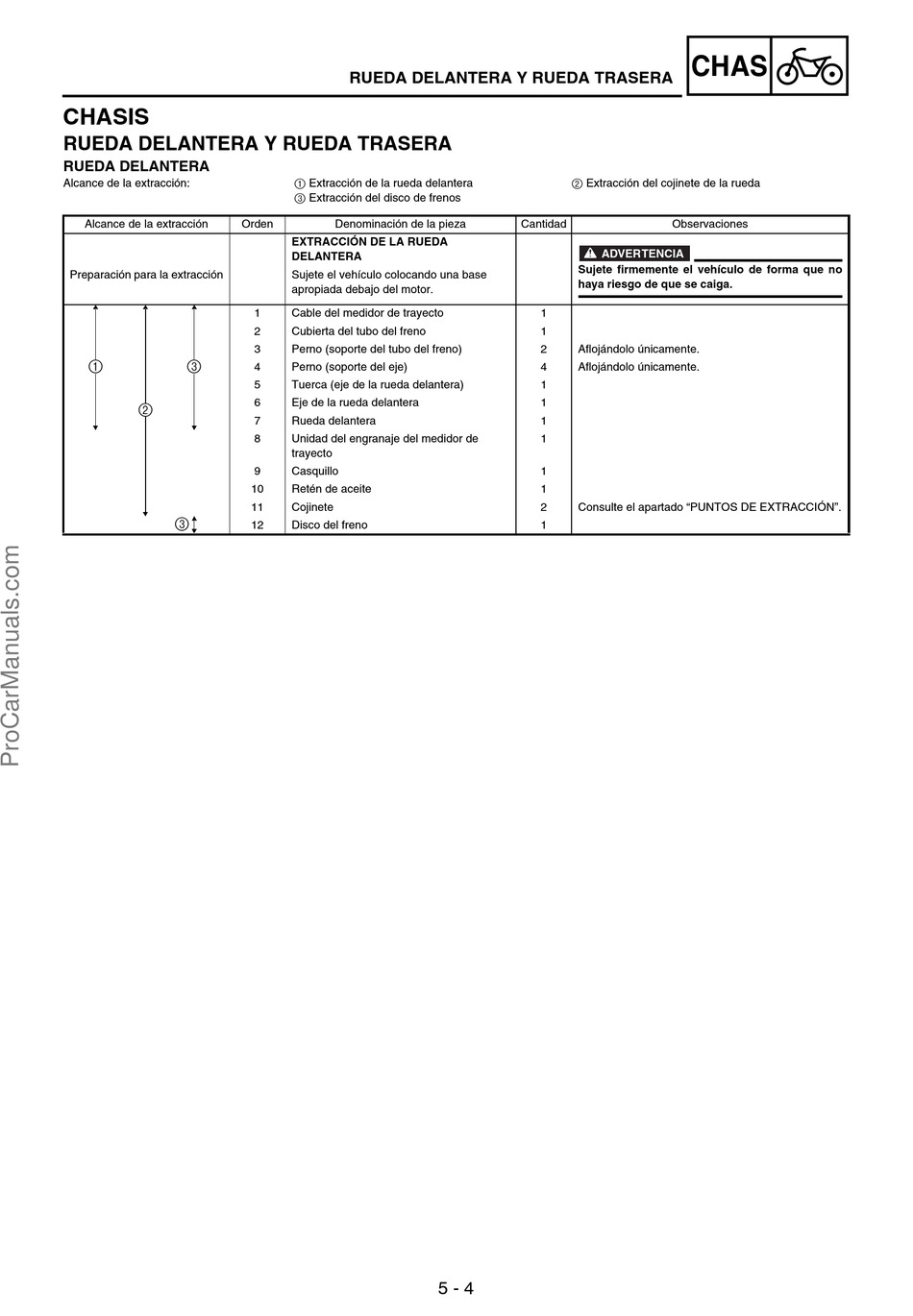

Rueda Delantera - Yamaha WR250F 2002 Fahrer- Und Wartungshandbuch

CHASIS
RUEDA DELANTERA Y RUEDA TRASERA

RUEDA DELANTERA

Alcance de la extracción:
Alcance de la extracción
Preparación para la extracción
1 3
2
3
RUEDA DELANTERA Y RUEDA TRASERA
1 Extracción de la rueda delantera
3 Extracción del disco de frenos
Orden Denominación de la pieza
EXTRACCIÓN DE LA RUEDA
DELANTERA
Sujete el vehículo colocando una base
apropiada debajo del motor.
1 Cable del medidor de trayecto
2 Cubierta del tubo del freno
3 Perno (soporte del tubo del freno)
4 Perno (soporte del eje)
5 Tuerca (eje de la rueda delantera)
6 Eje de la rueda delantera
7 Rueda delantera
8 Unidad del engranaje del medidor de
trayecto
9 Casquillo
10 Retén de aceite
11 Cojinete
12 Disco del freno
2 Extracción del cojinete de la rueda
Cantidad
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.
1
1
2 Aflojándolo únicamente.
4 Aflojándolo únicamente.
1
1
1
1
1
1
2 Consulte el apartado "PUNTOS DE EXTRACCIÓN".
1
5 - 4
CHAS
Observaciones
