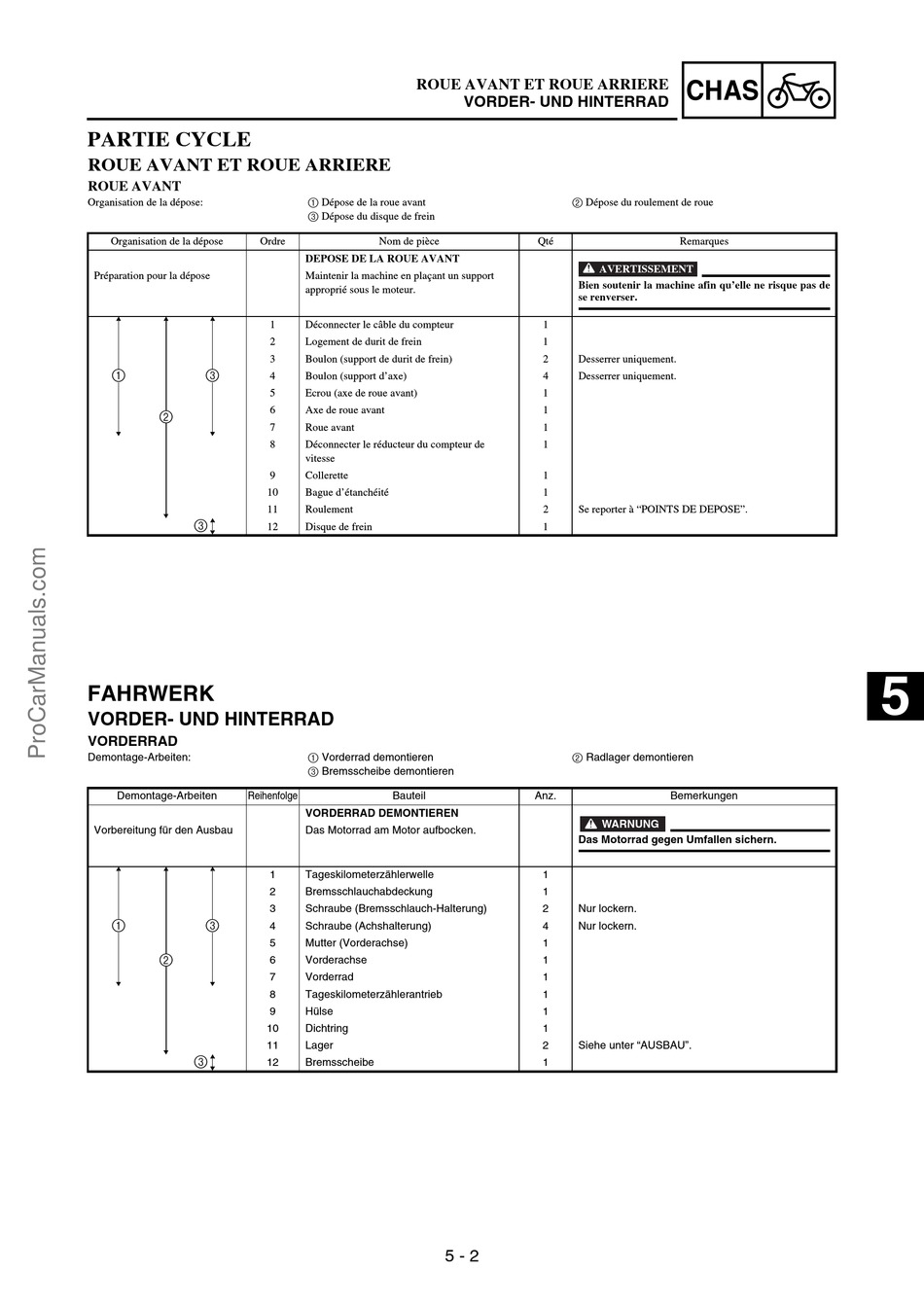

PARTIE CYCLE
ROUE AVANT ET ROUE ARRIERE
ROUE AVANT
Organisation de la dépose:
Organisation de la dépose Ordre
Préparation pour la dépose
1 3
2
3
FAHRWERK
VORDER- UND HINTERRAD

VORDERRAD

Demontage-Arbeiten:
Demontage-Arbeiten Reihenfolge
Vorbereitung für den Ausbau
1 3
2
3
ROUE AVANT ET ROUE ARRIERE
1 Dépose de la roue avant
3 Dépose du disque de frein
Nom de pièce
DEPOSE DE LA ROUE AVANT
Maintenir la machine en plaçant un support
approprié sous le moteur.
1 Déconnecter le câble du compteur
2 Logement de durit de frein
3 Boulon (support de durit de frein)
4 Boulon (support d'axe)
5 Ecrou (axe de roue avant)
6 Axe de roue avant
7 Roue avant
8 Déconnecter le réducteur du compteur de
vitesse
9 Collerette
10 Bague d'étanchéité
11 Roulement
12 Disque de frein
1 Vorderrad demontieren
3 Bremsscheibe demontieren
Bauteil
VORDERRAD DEMONTIEREN
Das Motorrad am Motor aufbocken.
1 Tageskilometerzählerwelle
2 Bremsschlauchabdeckung
3 Schraube (Bremsschlauch-Halterung)
4 Schraube (Achshalterung)
5 Mutter (Vorderachse)
6 Vorderachse
7 Vorderrad
8 Tageskilometerzählerantrieb
9 Hülse
10 Dichtring
11 Lager
12 Bremsscheibe
VORDER- UND HINTERRAD
2 Dépose du roulement de roue
Qté
AVERTISSEMENT
Bien soutenir la machine afin qu'elle ne risque pas de
se renverser.
1
1
2 Desserrer uniquement.
4 Desserrer uniquement.
1
1
1
1
1
1
2 Se reporter à "POINTS DE DEPOSE".
1
2 Radlager demontieren
Anz.
WARNUNG
Das Motorrad gegen Umfallen sichern.
1
1
2 Nur lockern.
4 Nur lockern.
1
1
1
1
1
1
2 Siehe unter "AUSBAU".
1
5 - 2
CHAS
Remarques
Bemerkungen
