Kontrolle Von Leitungssteckern Und Leitungsverbindungen - Yamaha WR250F 2002 Fahrer- Und Wartungshandbuch

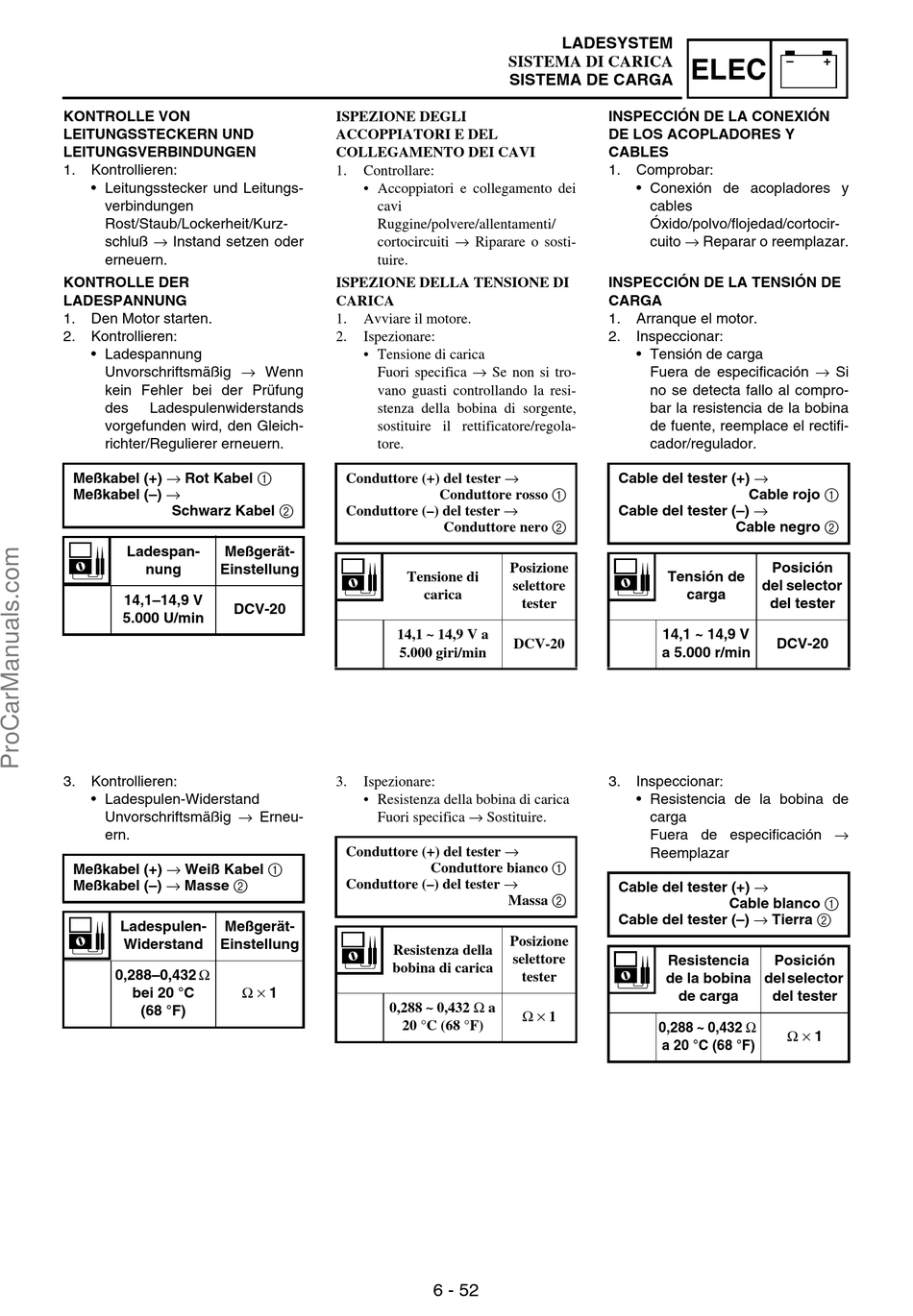

KONTROLLE VON
LEITUNGSSTECKERN UND
LEITUNGSVERBINDUNGEN
1. Kontrollieren:
• Leitungsstecker und Leitungs-
verbindungen
Rost/Staub/Lockerheit/Kurz-
schluß → Instand setzen oder
erneuern.
KONTROLLE DER
LADESPANNUNG
1. Den Motor starten.
2. Kontrollieren:
• Ladespannung
Unvorschriftsmäßig → Wenn
kein Fehler bei der Prüfung
des Ladespulenwiderstands
vorgefunden wird, den Gleich-
richter/Regulierer erneuern.
Meßkabel (+) → Rot Kabel 1
Meßkabel (–) →
Schwarz Kabel 2
Ladespan- Meßgerät-
nung Einstellung
14,1–14,9 V
DCV-20
5.000 U/min
3. Kontrollieren:
• Ladespulen-Widerstand
Unvorschriftsmäßig → Erneu-
ern.
Meßkabel (+) → Weiß Kabel 1
Meßkabel (–) → Masse 2
Ladespulen- Meßgerät-
Widerstand Einstellung
0,288–0,432 Ω
bei 20 °C
(68 °F)
ISPEZIONE DEGLI
ACCOPPIATORI E DEL
COLLEGAMENTO DEI CAVI
1. Controllare:
• Accoppiatori e collegamento dei
cavi
Ruggine/polvere/allentamenti/
cortocircuiti → Riparare o sosti-
tuire.
ISPEZIONE DELLA TENSIONE DI
CARICA
1. Avviare il motore.
2. Ispezionare:
• Tensione di carica
Fuori specifica → Se non si tro-
vano guasti controllando la resi-
stenza della bobina di sorgente,
sostituire il rettificatore/regola-
tore.
Conduttore (+) del tester →
Conduttore (–) del tester →
Tensione di
14,1 ~ 14,9 V a
5.000 giri/min
3. Ispezionare:
• Resistenza della bobina di carica
Fuori specifica → Sostituire.
Conduttore (+) del tester →
Conduttore (–) del tester →
Resistenza della
bobina di carica
Ω × 1
0,288 ~ 0,432 Ω a
20 °C (68 °F)
LADESYSTEM
SISTEMA DI CARICA
SISTEMA DE CARGA
Conduttore rosso 1
Conduttore nero 2
Posizione
selettore
carica
tester
DCV-20
Conduttore bianco 1
Massa 2
Posizione
selettore
tester
Ω × 1
6 - 52
ELEC
INSPECCIÓN DE LA CONEXIÓN
DE LOS ACOPLADORES Y
CABLES
1. Comprobar:
• Conexión de acopladores y
cables
Óxido/polvo/flojedad/cortocir-
cuito → Reparar o reemplazar.
INSPECCIÓN DE LA TENSIÓN DE
CARGA
1. Arranque el motor.
2. Inspeccionar:
• Tensión de carga
Fuera de especificación → Si
no se detecta fallo al compro-
bar la resistencia de la bobina
de fuente, reemplace el rectifi-
cador/regulador.
Cable del tester (+) →
Cable rojo 1
Cable del tester (–) →
Cable negro 2
Posición
Tensión de
del selector
carga
del tester
14,1 ~ 14,9 V
DCV-20
a 5.000 r/min
3. Inspeccionar:
• Resistencia de la bobina de
carga
Fuera de especificación →
Reemplazar
Cable del tester (+) →
Cable blanco 1
Cable del tester (–) → Tierra 2
Resistencia Posición
de la bobina del selector
de carga del tester
0,288 ~ 0,432 Ω
a 20 °C (68 °F)
– +
Ω × 1
