a
b
2
4
3
1
New
2
New
1
B

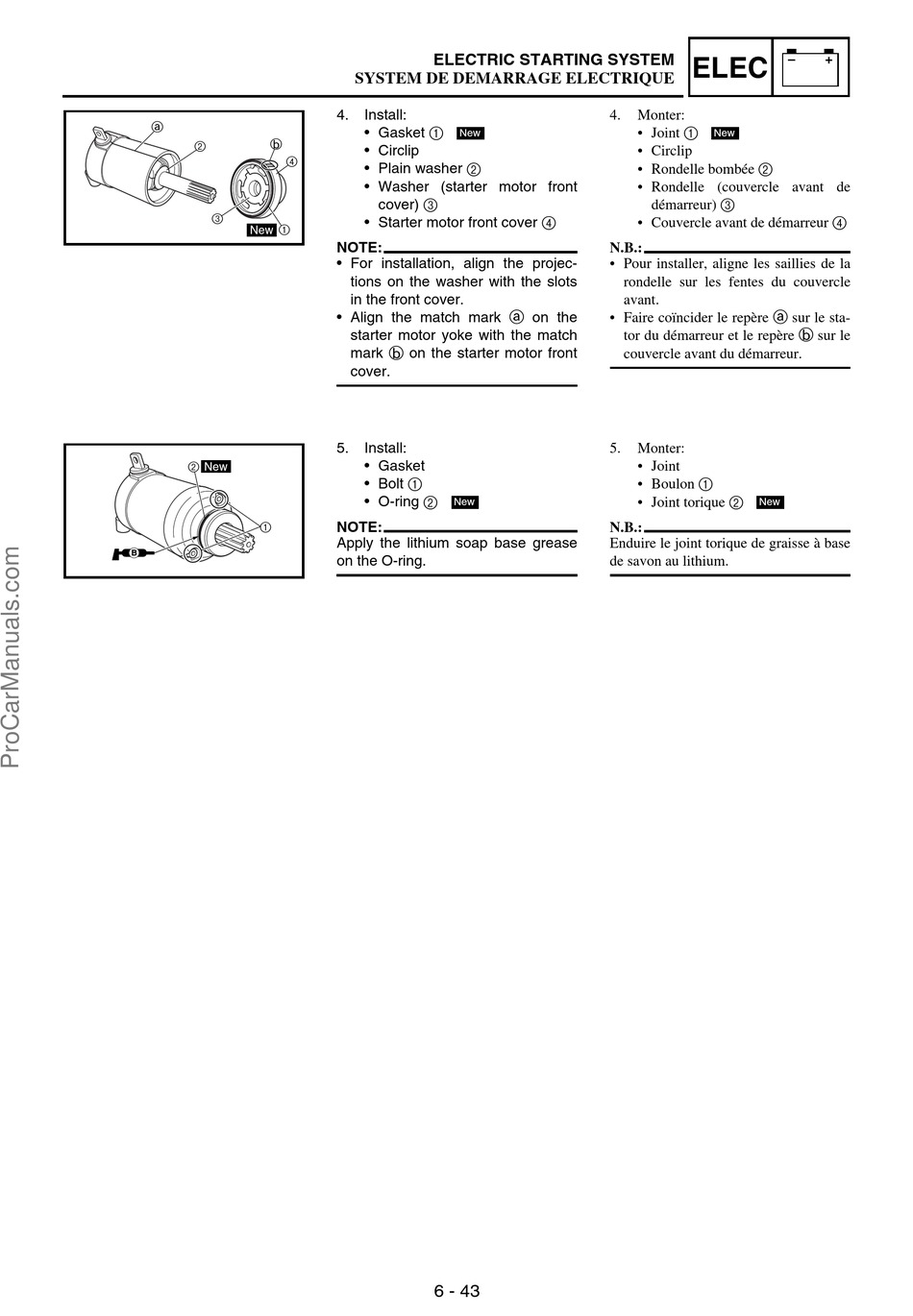

ELECTRIC STARTING SYSTEM
SYSTEM DE DEMARRAGE ELECTRIQUE
4.
Install:
• Gasket 1
New
• Circlip
• Plain washer 2
• Washer (starter motor front
cover) 3
• Starter motor front cover 4
NOTE:
• For installation, align the projec-
tions on the washer with the slots
in the front cover.
• Align the match mark a on the
starter motor yoke with the match
mark b on the starter motor front
cover.
5.
Install:
• Gasket
• Bolt 1
• O-ring 2
New
NOTE:
Apply the lithium soap base grease
on the O-ring.
6 - 43
ELEC
4.
Monter:
• Joint 1
New
• Circlip
• Rondelle bombée 2
• Rondelle (couvercle avant de
démarreur) 3
• Couvercle avant de démarreur 4
N.B.:
• Pour installer, aligne les saillies de la
rondelle sur les fentes du couvercle
avant.
• Faire coïncider le repère a sur le sta-
tor du démarreur et le repère b sur le
couvercle avant du démarreur.
5.
Monter:
• Joint
• Boulon 1
• Joint torique 2
New
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
–
+
