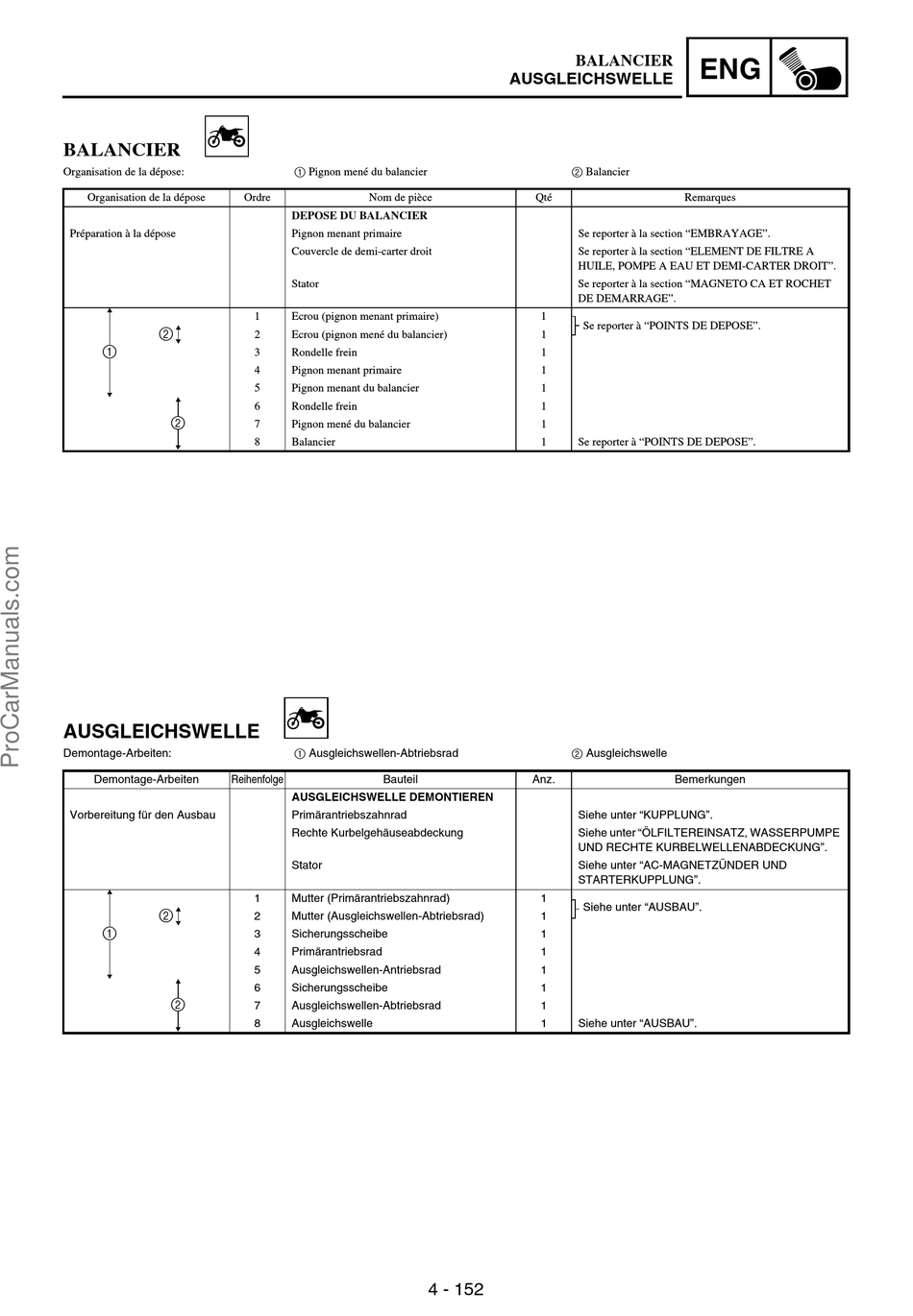

BALANCIER
Organisation de la dépose:
Organisation de la dépose
Préparation à la dépose
2
1
2
AUSGLEICHSWELLE
Demontage-Arbeiten:
Demontage-Arbeiten
Reihenfolge
Vorbereitung für den Ausbau
2
1
2
1 Pignon mené du balancier
Ordre
Nom de pièce
DEPOSE DU BALANCIER
Pignon menant primaire
Couvercle de demi-carter droit
Stator
1
Ecrou (pignon menant primaire)
2
Ecrou (pignon mené du balancier)
3
Rondelle frein
4
Pignon menant primaire
5
Pignon menant du balancier
6
Rondelle frein
7
Pignon mené du balancier
8
Balancier
1 Ausgleichswellen-Abtriebsrad
Bauteil
AUSGLEICHSWELLE DEMONTIEREN
Primärantriebszahnrad
Rechte Kurbelgehäuseabdeckung
Stator
1
Mutter (Primärantriebszahnrad)
2
Mutter (Ausgleichswellen-Abtriebsrad)
3
Sicherungsscheibe
4
Primärantriebsrad
5
Ausgleichswellen-Antriebsrad
6
Sicherungsscheibe
7
Ausgleichswellen-Abtriebsrad
8
Ausgleichswelle
BALANCIER
AUSGLEICHSWELLE
2 Balancier
Qté
Se reporter à la section "EMBRAYAGE".
Se reporter à la section "ELEMENT DE FILTRE A
HUILE, POMPE A EAU ET DEMI-CARTER DROIT".
Se reporter à la section "MAGNETO CA ET ROCHET
DE DEMARRAGE".
1
Se reporter à "POINTS DE DEPOSE".
1
1
1
1
1
1
1
Se reporter à "POINTS DE DEPOSE".
2 Ausgleichswelle
Anz.
Siehe unter "KUPPLUNG".
Siehe unter "ÖLFILTEREINSATZ, WASSERPUMPE
UND RECHTE KURBELWELLENABDECKUNG".
Siehe unter "AC-MAGNETZÜNDER UND
STARTERKUPPLUNG".
1
Siehe unter "AUSBAU".
1
1
1
1
1
1
1
Siehe unter "AUSBAU".
4 - 152
ENG
Remarques
Bemerkungen
