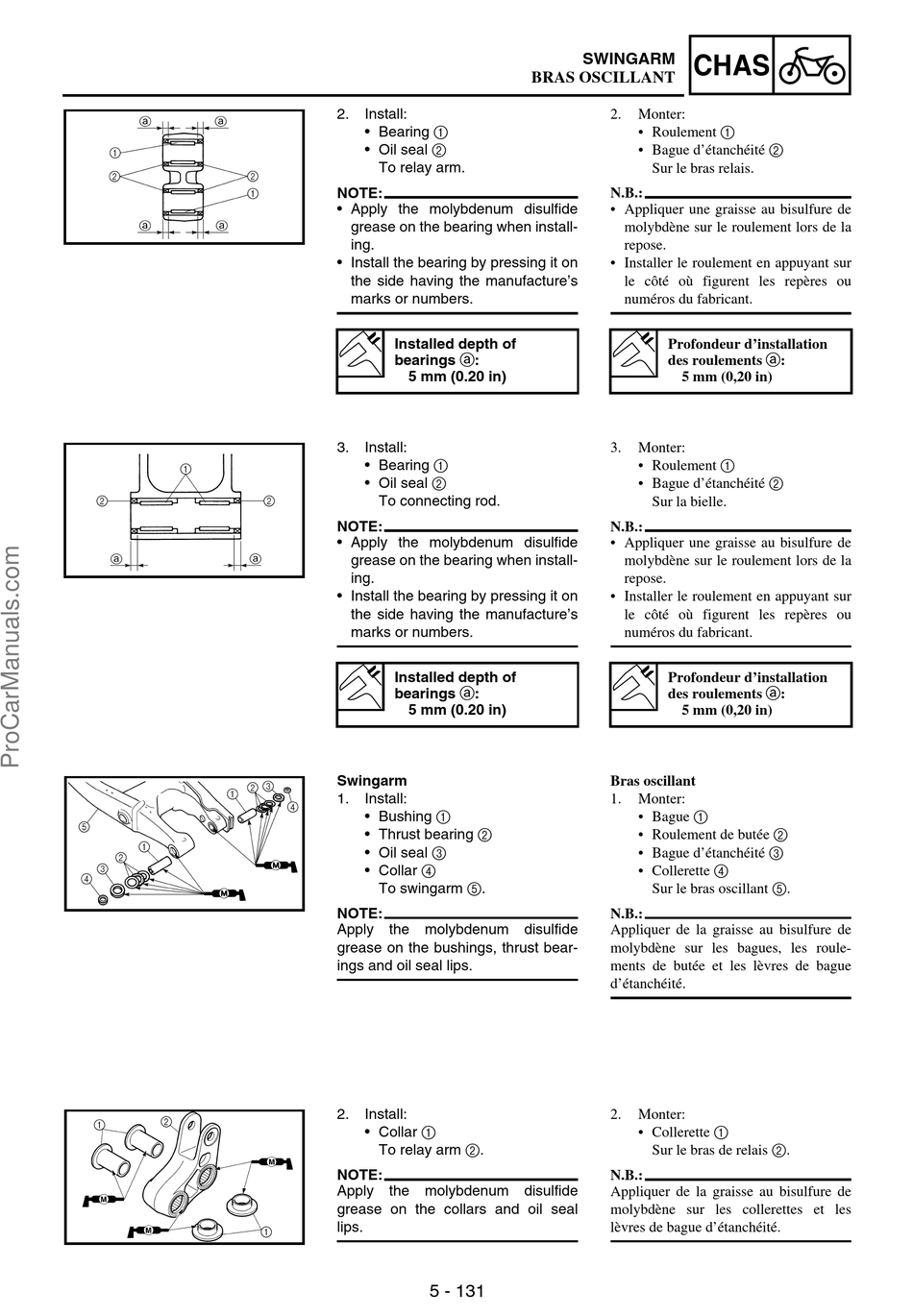

2.
Install:
• Bearing 1
• Oil seal 2
To relay arm.
NOTE:
• Apply the molybdenum disulfide
grease on the bearing when install-
ing.
• Install the bearing by pressing it on
the side having the manufacture's
marks or numbers.
Installed depth of
bearings a:
5 mm (0.20 in)
3.
Install:
• Bearing 1
• Oil seal 2
To connecting rod.
NOTE:
• Apply the molybdenum disulfide
grease on the bearing when install-
ing.
• Install the bearing by pressing it on
the side having the manufacture's
marks or numbers.
Installed depth of
bearings a:
5 mm (0.20 in)
Swingarm
1.
Install:
• Bushing 1
• Thrust bearing 2
• Oil seal 3
• Collar 4
To swingarm 5.
NOTE:
Apply the molybdenum disulfide
grease on the bushings, thrust bear-
ings and oil seal lips.
2.
Install:
• Collar 1
To relay arm 2.
NOTE:
Apply the molybdenum disulfide
grease on the collars and oil seal
lips.
5 - 131
SWINGARM
CHAS
BRAS OSCILLANT
2.
Monter:
• Roulement 1
• Bague d'étanchéité 2
Sur le bras relais.
N.B.:
• Appliquer une graisse au bisulfure de
molybdène sur le roulement lors de la
repose.
• Installer le roulement en appuyant sur
le côté où figurent les repères ou
numéros du fabricant.
Profondeur d'installation
des roulements a:
5 mm (0,20 in)
3.
Monter:
• Roulement 1
• Bague d'étanchéité 2
Sur la bielle.
N.B.:
• Appliquer une graisse au bisulfure de
molybdène sur le roulement lors de la
repose.
• Installer le roulement en appuyant sur
le côté où figurent les repères ou
numéros du fabricant.
Profondeur d'installation
des roulements a:
5 mm (0,20 in)
Bras oscillant
1.
Monter:
• Bague 1
• Roulement de butée 2
• Bague d'étanchéité 3
• Collerette 4
Sur le bras oscillant 5.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur les bagues, les roule-
ments de butée et les lèvres de bague
d'étanchéité.
2.
Monter:
• Collerette 1
Sur le bras de relais 2.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur les collerettes et les
lèvres de bague d'étanchéité.
