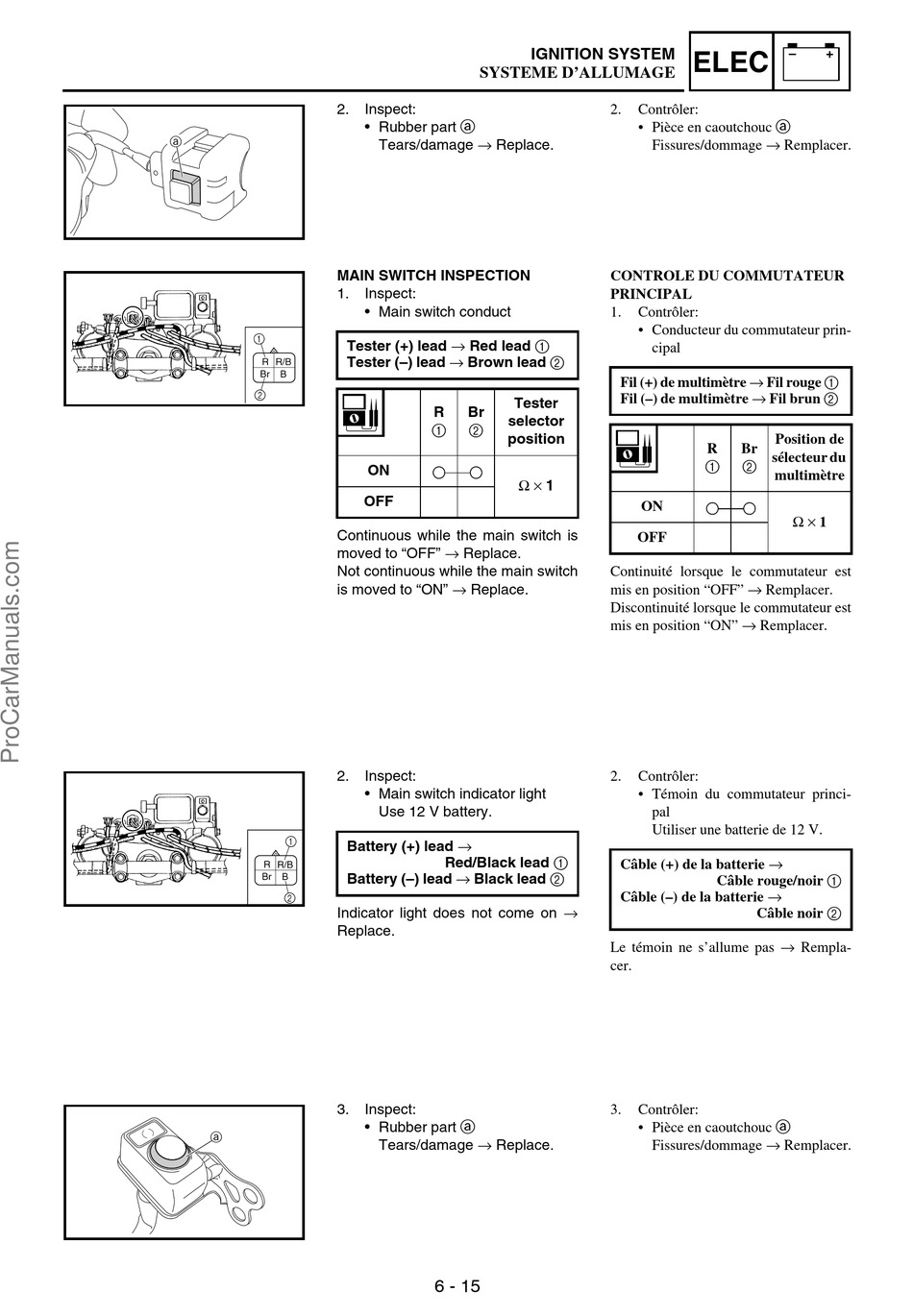

Yamaha WR250F 2002 Fahrer- Und Wartungshandbuch Seite 748

Inhaltsverzeichnis

Werbung

2.
a
MAIN SWITCH INSPECTION
1.
Continuous while the main switch is
moved to "OFF" → Replace.
Not continuous while the main switch
is moved to "ON" → Replace.
2.
Indicator light does not come on →
Replace.
3.
a
SYSTEME D'ALLUMAGE
Inspect:
• Rubber part a
Tears/damage → Replace.
Inspect:
• Main switch conduct
Tester (+) lead → Red lead 1
Tester (–) lead → Brown lead 2
Tester
R
Br
selector
1
2
position
ON
Ω × 1
OFF
Inspect:
• Main switch indicator light
Use 12 V battery.
Battery (+) lead →
Red/Black lead 1
Battery (–) lead → Black lead 2
Inspect:
• Rubber part a
Tears/damage → Replace.
6 - 15
IGNITION SYSTEM
ELEC
2.
Contrôler:
• Pièce en caoutchouc a
Fissures/dommage → Remplacer.
CONTROLE DU COMMUTATEUR
PRINCIPAL
1.
Contrôler:
• Conducteur du commutateur prin-
cipal
Fil (+) de multimètre → Fil rouge 1
Fil (–) de multimètre → Fil brun 2
ON
OFF
Continuité lorsque le commutateur est
mis en position "OFF" → Remplacer.
Discontinuité lorsque le commutateur est
mis en position "ON" → Remplacer.
2.
Contrôler:
• Témoin du commutateur princi-
pal
Utiliser une batterie de 12 V.
Câble (+) de la batterie →
Câble (–) de la batterie →
Le témoin ne s'allume pas → Rempla-
cer.
3.
Contrôler:
• Pièce en caoutchouc a
Fissures/dommage → Remplacer.
+
Position de
R
Br
sélecteur du
1
2
multimètre
Ω × 1
Câble rouge/noir 1
Câble noir 2
