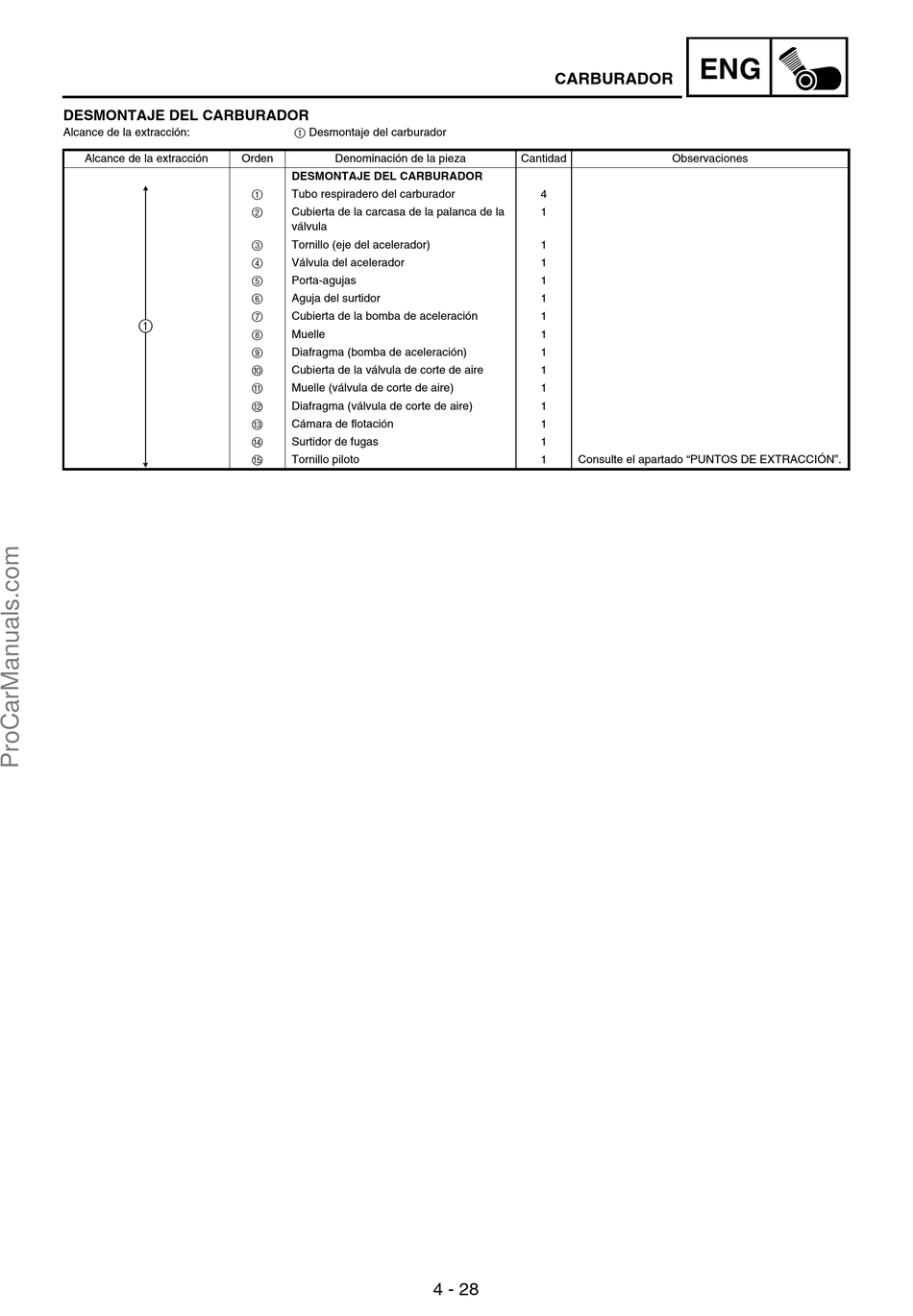

DESMONTAJE DEL CARBURADOR
Alcance de la extracción:
Alcance de la extracción
1
1 Desmontaje del carburador
Orden Denominación de la pieza
DESMONTAJE DEL CARBURADOR
1
Tubo respiradero del carburador
2
Cubierta de la carcasa de la palanca de la
válvula
3
Tornillo (eje del acelerador)
4
Válvula del acelerador
5
Porta-agujas
6
Aguja del surtidor
7
Cubierta de la bomba de aceleración
8
Muelle
9
Diafragma (bomba de aceleración)
0
Cubierta de la válvula de corte de aire
A
Muelle (válvula de corte de aire)
B
Diafragma (válvula de corte de aire)
C
Cámara de flotación
D
Surtidor de fugas
E
Tornillo piloto
CARBURADOR
Cantidad
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1 Consulte el apartado "PUNTOS DE EXTRACCIÓN".
4 - 28
ENG
Observaciones
