Zylinderboh-
77,00–77,01 mm
rung "C"
(3,0315–3,0319 in)
Konizität
0,05 mm (0,002 in)
"T"
Unrundheit
0,05 mm (0,002 in)
"R"
"C" = Max. D
"T" = (Max. D
oder D
) –
1
2
(Max. D
oder D
)
5
6
"R" = (Max. D
, D
oder D
1
3
(Min. D
, D
oder D
2
4
• Falls unvorschriftsmäßig, den
Zylinder
nachbohren
erneuern und den Kolben sowie
die Kolbenringe im Satz erneu-
ern.
2. Schritt
• Kolbenschaftdurchmesser
mit einem Mikrometer messen.
a 8 mm (0,31 in) von der Kolben-
Unterkante
Kolbenschaft-
durchmesser "P"
76,955–76,970 mm
Standard
(3,0297–3,0303 in)
• Falls unvorschriftsmäßig, Kol-
ben und Kolbenringe im Satz
erneuern.
3. Schritt
• Kolbenlaufspiel nach der fol-
genden Formel berechnen:
Kolbenlaufspiel =
Zylinderbohrung "C" –
Kolbenschaftdurchmesser
"P"
Kolbenlaufspiel
0,040–0,065 mm
(0,0016–0,0026 in)
<Grenzwert>
0,1 mm (0,004 in)
• Falls unvorschriftsmäßig, den
Zylinder erneuern und Kolben
sowie
Kolbenringe
im
erneuern.
Alesaggio
cilindro "C"
Limite
conicità "T"
Limite di
ovalizzazione
"R"
"C" = Massimo D
"T" = (Massimo D
(Massimo D
) –
5
)
"R" = (Massimo D
6
(Minimo D
oder
• Se fuori specifica, sostituire il
cilindro e sostituire in blocco il
pistone e le fasce elastiche.
2a fase:
• Misurare il diametro del mantello
"P"
del pistone "P" con un micrometro.
a 8 mm (0,31 in) dal bordo inferiore del
pistone
Standard
• Se fuori specifica, sostituire in
blocco il pistone e le fasce elasti-
che.
3a fase:
• Calcolare il gioco fra pistone e
cilindro con la seguente formula:
Gioco tra pistone e cilindro =
Alesaggio cilindro "C" –
Diametro mantello pistone "P"
Gioco tra pistone e
cilindro:
0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)
• Se fuori specifica, sostituire il
cilindro e sostituire in blocco il
pistone e le fasce elastiche.
Satz

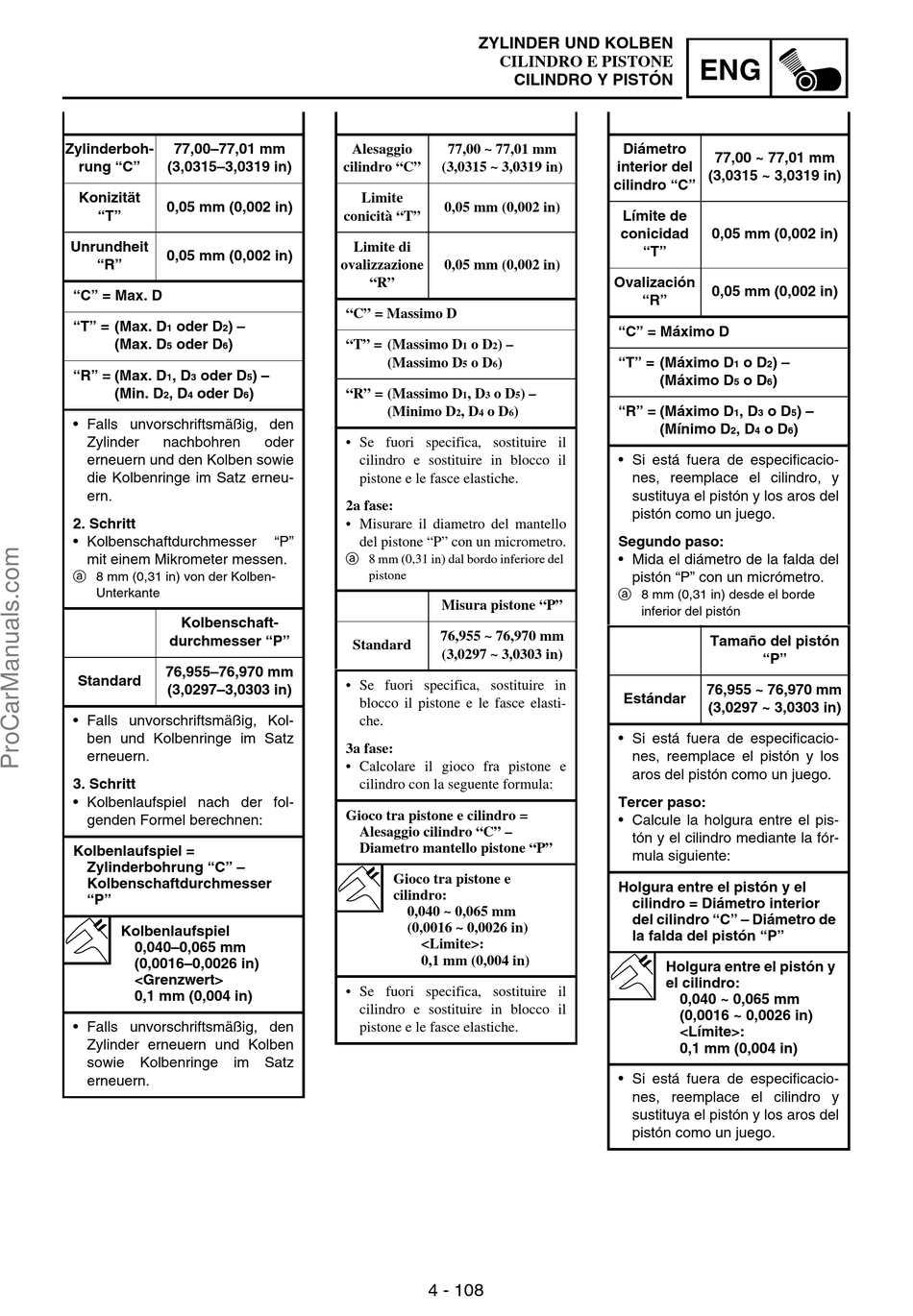

ZYLINDER UND KOLBEN
CILINDRO E PISTONE
CILINDRO Y PISTÓN
77,00 ~ 77,01 mm
(3,0315 ~ 3,0319 in)
0,05 mm (0,002 in)
0,05 mm (0,002 in)
o D
) –
1
2
o D
)
5
6
, D
o D
) –
1
3
5
, D
o D
)
2
4
6
Misura pistone "P"
76,955 ~ 76,970 mm
(3,0297 ~ 3,0303 in)
<Limite>:
0,1 mm (0,004 in)
4 - 108
ENG
Diámetro
77,00 ~ 77,01 mm
interior del
(3,0315 ~ 3,0319 in)
cilindro "C"
Límite de
conicidad
0,05 mm (0,002 in)
"T"
Ovalización
0,05 mm (0,002 in)
"R"
"C" = Máximo D
"T" = (Máximo D
o D
) –
1
2
(Máximo D
o D
)
5
6
"R" = (Máximo D
, D
o D
1
3
(Mínimo D
, D
o D
2
4
• Si está fuera de especificacio-
nes, reemplace el cilindro, y
sustituya el pistón y los aros del
pistón como un juego.
Segundo paso:
• Mida el diámetro de la falda del
pistón "P" con un micrómetro.
a 8 mm (0,31 in) desde el borde
inferior del pistón
Tamaño del pistón
"P"
76,955 ~ 76,970 mm
Estándar
(3,0297 ~ 3,0303 in)
• Si está fuera de especificacio-
nes, reemplace el pistón y los
aros del pistón como un juego.
Tercer paso:
• Calcule la holgura entre el pis-
tón y el cilindro mediante la fór-
mula siguiente:
Holgura entre el pistón y el
cilindro = Diámetro interior
del cilindro "C" – Diámetro de
la falda del pistón "P"
Holgura entre el pistón y
el cilindro:
0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)
<Límite>:
0,1 mm (0,004 in)
• Si está fuera de especificacio-
nes, reemplace el cilindro y
sustituya el pistón y los aros del
pistón como un juego.
) –
5
)
6
