11 2D-Quantitative Analyse (Option)
Wenn der Kontrast im Bild nicht ausreicht, wird die Kontur möglicherweise nicht korrekt definiert. Sie
können die Kontur manuell bearbeiten, um sie zu korrigieren: siehe
Manuelle Definition der ES-Kontur
Für das manuelle Definieren einer Kontur platzieren Sie Punkte entlang der Ventrikelwand.
Nach dem Definieren der ES-Kontur werden sowohl die ED- als auch die ES-Konturen in jedem Bild in der
Serie angezeigt. Die Konturen werden hervorgehoben dargestellt, wenn Sie das für das Definieren der
Kontur verwendete Bild anzeigen. Die wichtigsten Analyseergebnisse werden zudem in einem Fenster in
der rechten unteren Ecke angezeigt.

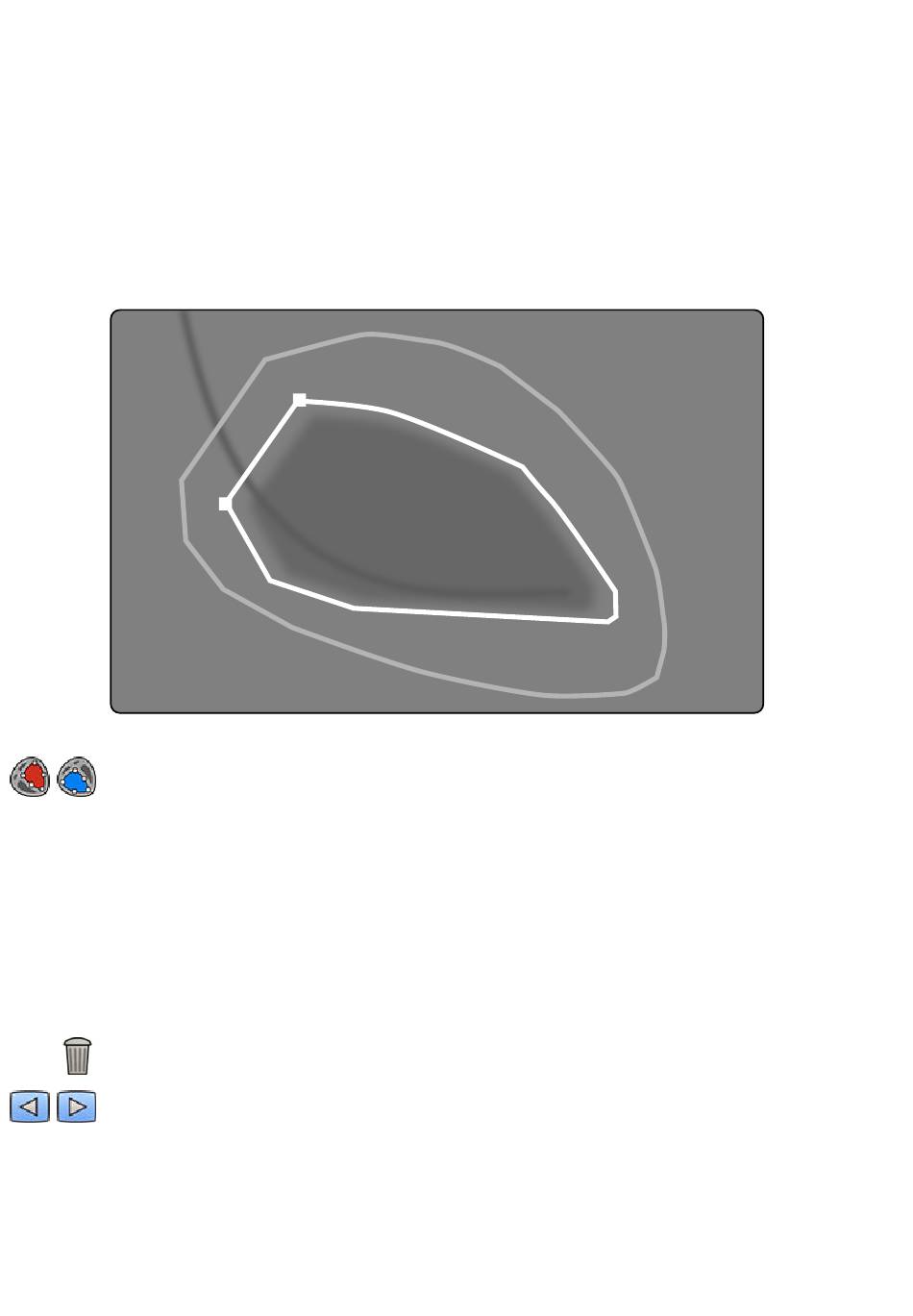

Abbildung 111 Manuelle Definition der ES-Kontur
1 Klicken Sie im Bedienfeld auf Manual (Manuell).
2 Klicken Sie auf den oberen Rand der Aortenwurzel (LVA) oder der Pulmonalarterienwurzel (RVA), um
die Kontur zu starten.
3 Klicken Sie weiter entlang der Ventrikelwand, um den nächsten Punkt der Kontur zu platzieren.
4 Fahren Sie mit dem Setzen von Punkten entlang der Ventrikelwand durch die Herzspitze fort, bis Sie
den unteren Rand der Aortenwurzel (LVA) oder der Pulmonalarterienwurzel (RVA) erreichen.
5 Doppelklicken Sie auf den unteren Rand der Aortenwurzel (LVA) oder der Pulmonalarterienwurzel
(RVA), um die Kontur abzuschließen.
6 Wenn Sie Biplane LVA/RVA (Biplanare LVA/RVA) verwenden: Führen Sie diesen Prozess sowohl auf
dem frontalen als auch dem lateralen Bild durch, damit die Kontur in jedem Bild erkannt wird.
7 Wenn Sie die Kontur löschen und neu anfangen möchten, klicken Sie im Bedienfeld auf Delete
(Löschen).
8 Verwenden Sie die Navigationssymbolleiste, um die Genauigkeit der ED- und ES-Konturen in jedem
Bild der Serie zu prüfen.
11.5.6
Bearbeiten der Kontur
Wenn die Kontur nicht exakt definiert ist, können Sie sie manuell bearbeiten.
Bei der Bearbeitung einer Kontur müssen Sie die Bearbeitung der vorhandenen Kontur beginnen und
beenden. Der Mauszeiger ändert sich, um anzuzeigen, dass Sie nahe genug an der Kontur sind.
Azurion Version 2.2 Gebrauchsanweisung
Bearbeiten der Kontur (Seite
217
LVA/RVA
217).
Philips 4523 001 01493
