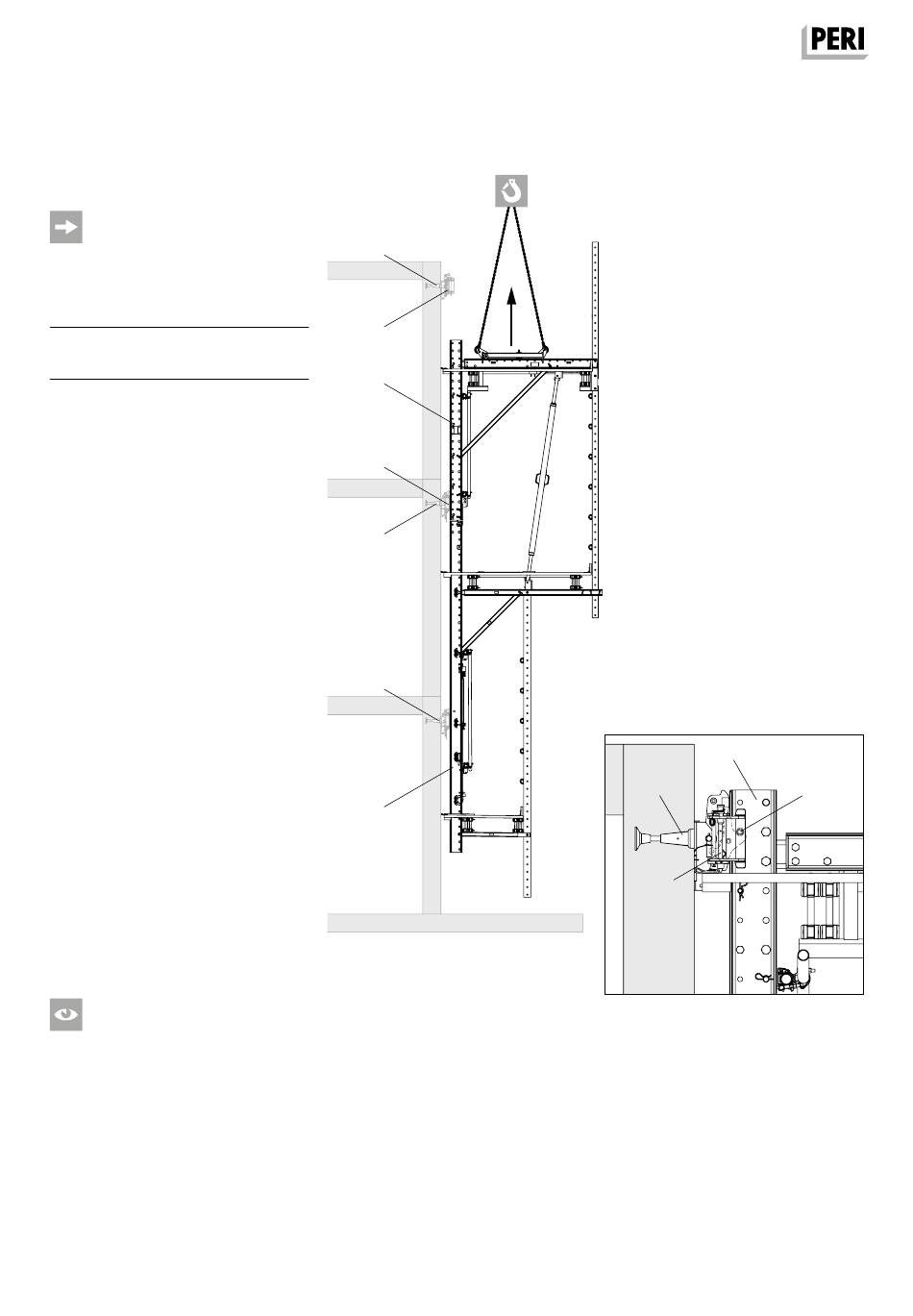

D4 Klettereinheit einhängen
Einheit einhängen
Arbeitsbühne beim Einhängen mit Sei-
len führen.
Bauteile
9
Kletterschiene RCS
24.3 Fahrwagen RCS
Einhängen
1. Führungskufen (5.2) an den Kletter-
schuhen RCS (5) an den Positionen
B und C öffnen und deaktivieren. Die
Kletterschuhe RCS (5) an den Positi-
onen A bleiben geschlossen und ak-
tiviert.
2. Vier-Strang-Gehänge am Fahrwagen
RCS (24.3) anschlagen.
3. Die Kletterschienen RCS (9) der
Klettereinheit in die Kletterschuhe
RCS (5) an den Positionen A von un-
ten einführen.
→ Die Innenführungen der offenen
Kletterschuhe an Position B und C
greifen dabei in die Kletterschiene
RCS (9) und in die Antriebsschiene
RCS C (10) ein.
4. Klettereinheit mit oberster Distanzie-
rung (9.1) der Kletterschiene RCS (9)
auf Kletterklinke im Kletterschuh
RCS (5) an Position A absetzen.
(Abb. D4.01a)
5. Führungskufen der Kletterschuhe
RCS (9) an Position B und C von ei-
nem sicheren Arbeitsplatz aus
schließen und falls nötig Kletterklin-
ken aktivieren.
6. Vier-Strang-Gehänge von einer si-
cheren Position aus abschlagen.
(Abb. D4.01)
■
Ist die Last der Klettereinheit richtig
gelagert? (Abb. D4.01a)
■
Sind alle Führungskufen (5.2) richtig
verriegelt?
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
A
5
9
5.2
B
C
10
DR-21-014428_007-01 Klettereinheit RCS MAX C
Abb. D4.01
einfliegen.eps
9
A
5
DR-21-001826_003-13 Klettereinheit erstmals
Abb. D4.01a
eingehängtDET.eps
9.1
111
