B1 Planung des Traggerüsts
Systemmaße
Abhängig vom geplanten Ankerabstand
h
(in der Regel gleich der Betonierhö-
0
he h
) die Kletterschienen RCS (9) und
B
die Antriebsschiene RCS C MAX (10)
entsprechend der Tabelle B1.01 überei-
nander anordnen. Als Verbinder dient
das Kletterschienen Gelenk RCS (23).
Die Absteckposition des Kletterzylin-
ders P1 oder P2 in Abhängigkeit von
dem Ankerabstand h
gemäß Tabelle
0
B1.02 wählen.
Die angegebenen Grenzmaße ergeben
sich aus:
■
Anforderungen für die ordnungsge-
mäße Montage und Ausrichtung der
Schalung.
■
Funktionalität des ersten Abschnitts
der selbstgeklettert wird.
■
Anbau der vormontierten Nachlauf-
bühne.
Für die dokumentierten Konfiguratio-
nen ist ein einwandfreies Einrasten der
Klinken im Kletterschuh mit den Dis-
tanzierungen in der Kletterschiene und
den Rasten der Klettersäge in der An-
triebsschiene RCS C gewährleistet.
■
Wenn sich die Abschnittshöhe h
Bauverlauf ändert, kann eine Modifi-
kation der Absteckposition des Zylin-
ders erforderlich sein.
■
Wird bei veränderlichen Abschnitts-
höhen keine Modifikation vorgenom-
men oder bei abweichender Anord-
nung der Kletterschuhe ist der
Kletterablauf im Detail für alle Klet-
terhübe zu untersuchen.
■
Es sollte bei jedem Schaltvorgang
beim Vollauszug und beim komplet-
ten Einzug des Hydraulikzylinders
mindestens ein Schaltspiel von
15 mm vorhanden sein.
34
Vertikaler Ankerabstand zur
Betonierfuge c
1,2
Ankerabstand im Regeltakt
h
(=h
) [m]
0
B
Länge der oberen Kletter-
schiene RCS
Zylinderposition P1 oder P2
Tab. B1.01
im
0

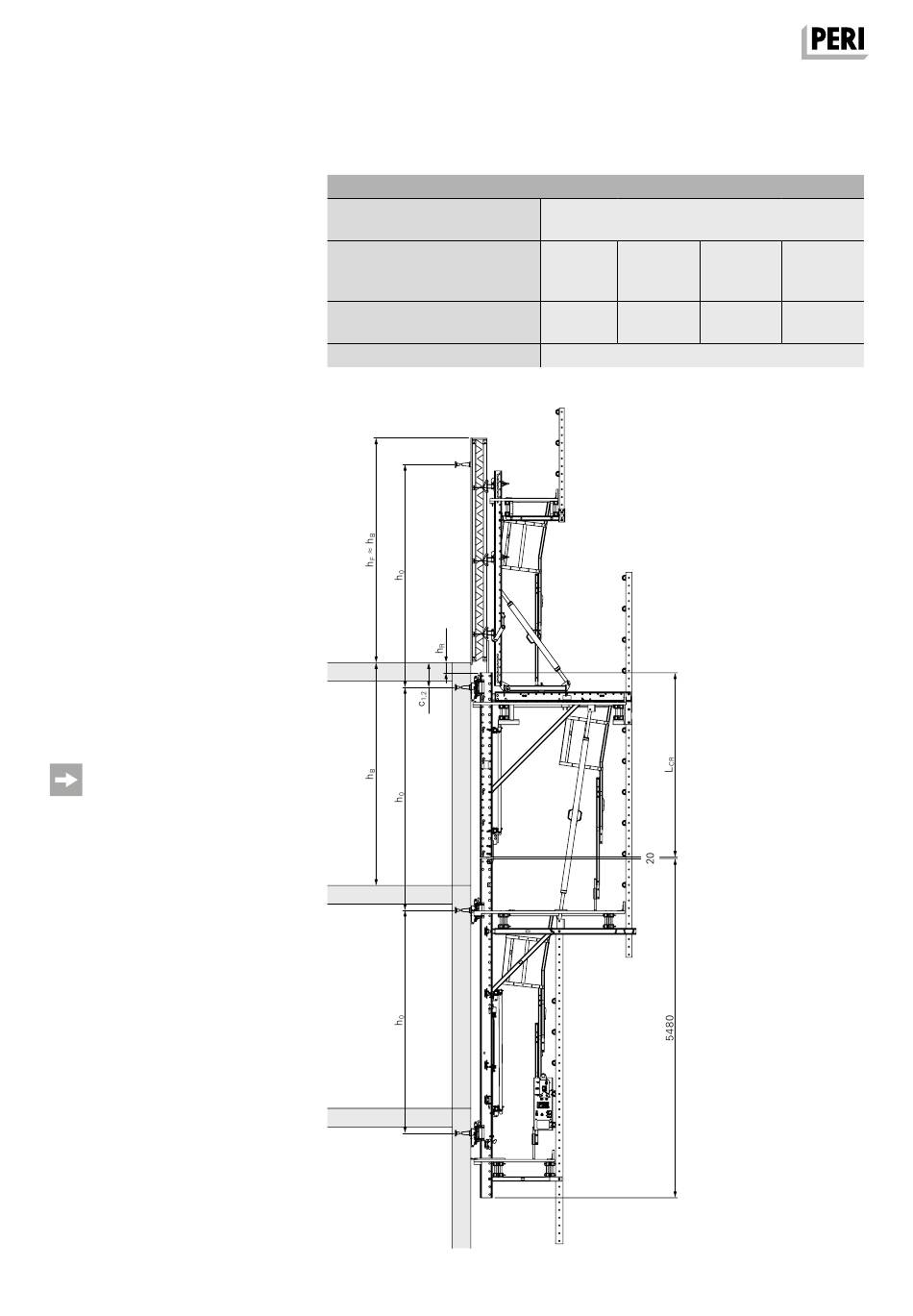

Abb.B1.01
DR-21-016017_001-01 Regelaufbau HB=3,6 mPLANUNG1.eps
Betonierhöhe und Systemmaße
2,70
3,198
–
3,198
3,698
248 cm
298 cm
gemäß Tabelle B1.02
Aufbau- und Verwendungsanleitung – Regelausführung
0,40 m
3,698
4,198
–
–
–
4,198
4,50
348 cm
398 cm
RCS C MAX Schienenklettersystem
