C4 Vormontage Betonierbühne
Luke montieren
1. Luke RCS 55 x 60-2, klappbar (32) in
die vorbereitete Aussparung einle-
gen. Der geöffnete Lukendeckel
zeigt zur Wandseite.
2. Rahmen der Luke und Bohlenbelag
mit ca. 16 Stck. TSS Torx 6 x 40
(33a) verschrauben.

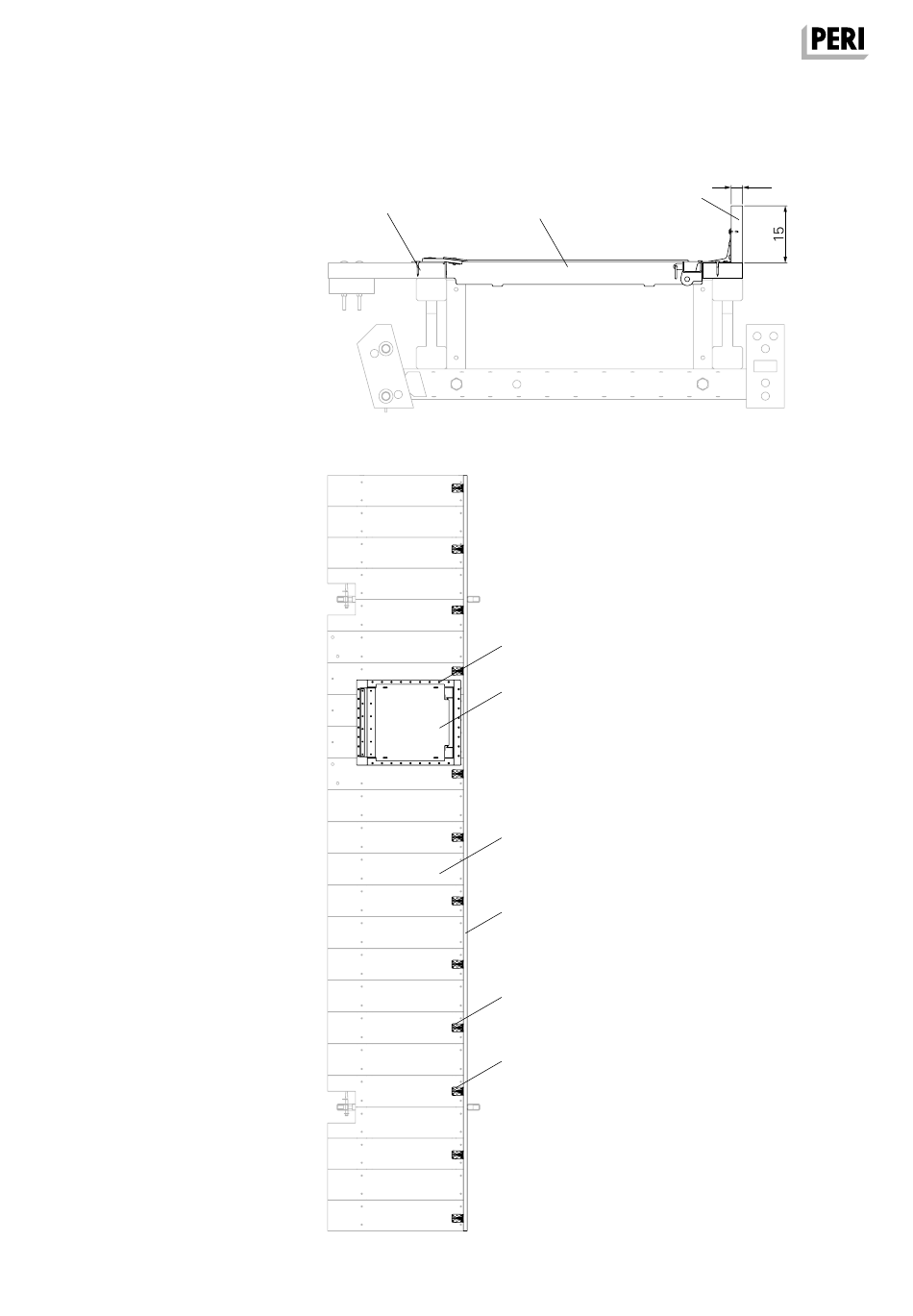

(Abb. C4.05 + C4.05a)
Bordbrett montieren
1.Bordbrett 15 x 3 (31) mit Winkelver-
binder 90° verstärkt (34) im Abstand
von ca. 1 m mit TSS Torx 6 x 40
(33b) am Belag (27) befestigen.
(Abb. C4.05 + C4.05a)
