B6 Planungsanforderungen

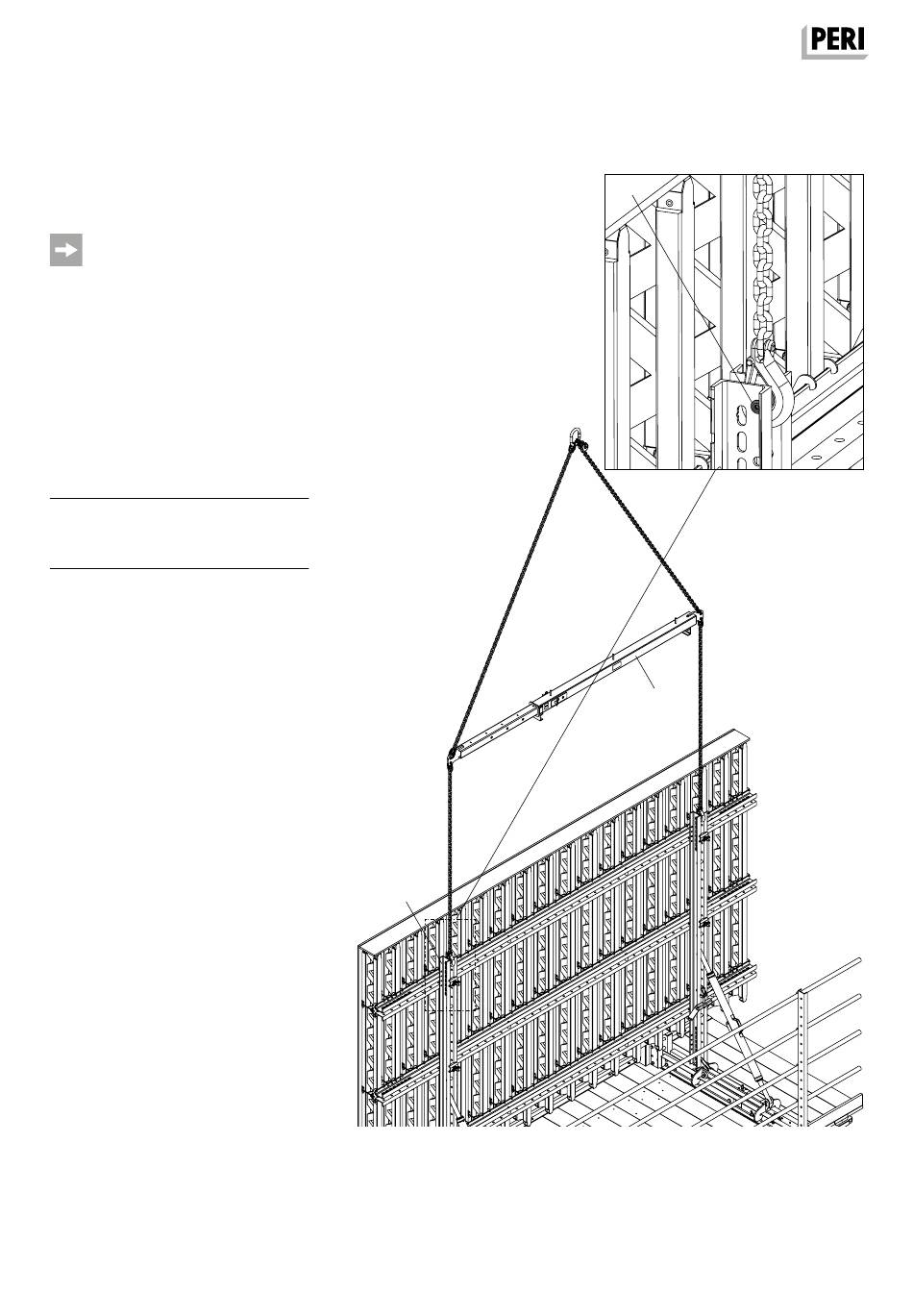

Umsetzen mit der
Klettertraverse RCS 9 t
■
Klettereinheiten grundsätzlich mit
Klettertraverse RCS 9 t (62) anheben
und umsetzen.
■
Zum sicheren Ein- und Aushängen
des Kranhakens geeignete Maßnah-
men gegen Absturz vornehmen.
■
Zugehörige Betriebsanleitungen für
Klettertraverse RCS 9 t (62).
■
Last über dem Schwerpunkt aufneh-
men.
Bauteile
55 Stahlriegel Universal SRU U120
62 Klettertraverse RCS 9 t
63 Distanzierung-2 LPS 52
Anschlagpunkt montieren:
1. Distanzierung-2 LPS 52 (63) in
oberster Bohrung des Stahlriegels
Universal SRU U120 (55) montieren.
– Tragfähigkeit je Anschlagpunkt
4.500 kg.
– Maximales Gesamtgewicht der
Klettereinheit 9.000 kg.
54
55
DR-20-109582_003-10 Umsetzen d. Klettereinheit m. Klettertrav.eps
Abb. B6.03
63
DR-20-109582_003-10 Umsetzen d. Kletterein-
heit m. Klettertrav_DET.eps
62
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Abb. B6.03a
