C1 Vormontage Arbeitsbühne
Luke montieren
1. Luke RCS 55 x 60-2, klappbar (32) in
die vorbereitete Aussparung einle-
gen. Der geöffnete Lukendeckel
zeigt zur Wandseite.
2. Rahmen der Luke und Bohlenbelag
mit ca. 16x TSS Torx 6 x 40 (33a)
verschrauben.
(Abb. C1.05 + C1.05a)
Bordbrett montieren
1. Bordbrett 15 x 3 (31) mit Winkelver-
binder 90° verstärkt (34) im Abstand
von ca. 1 m mit TSS Torx 6 x 40
(33b) am Belag (27) befestigen.
(Abb. C1.05 + C1.05a)
Abdeckband montieren
1. Abdeckband LPS 0,20 x 10 m (94)
auf geplante Länge schneiden.
2. Abdeckband LPS 0,20 x 10 m (94)
mit TSS-Torx 6 x 40 (33) und Schei-
be ISO 7094 100 HV, A 8 (68) am
Belag (27) befestigen.
(Abb. C1.05 + C1.05a)
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
33 + 68
94
3,5
DR-21-008391_005-05 LUKE RCS u. Bordbretter montierenDET.eps

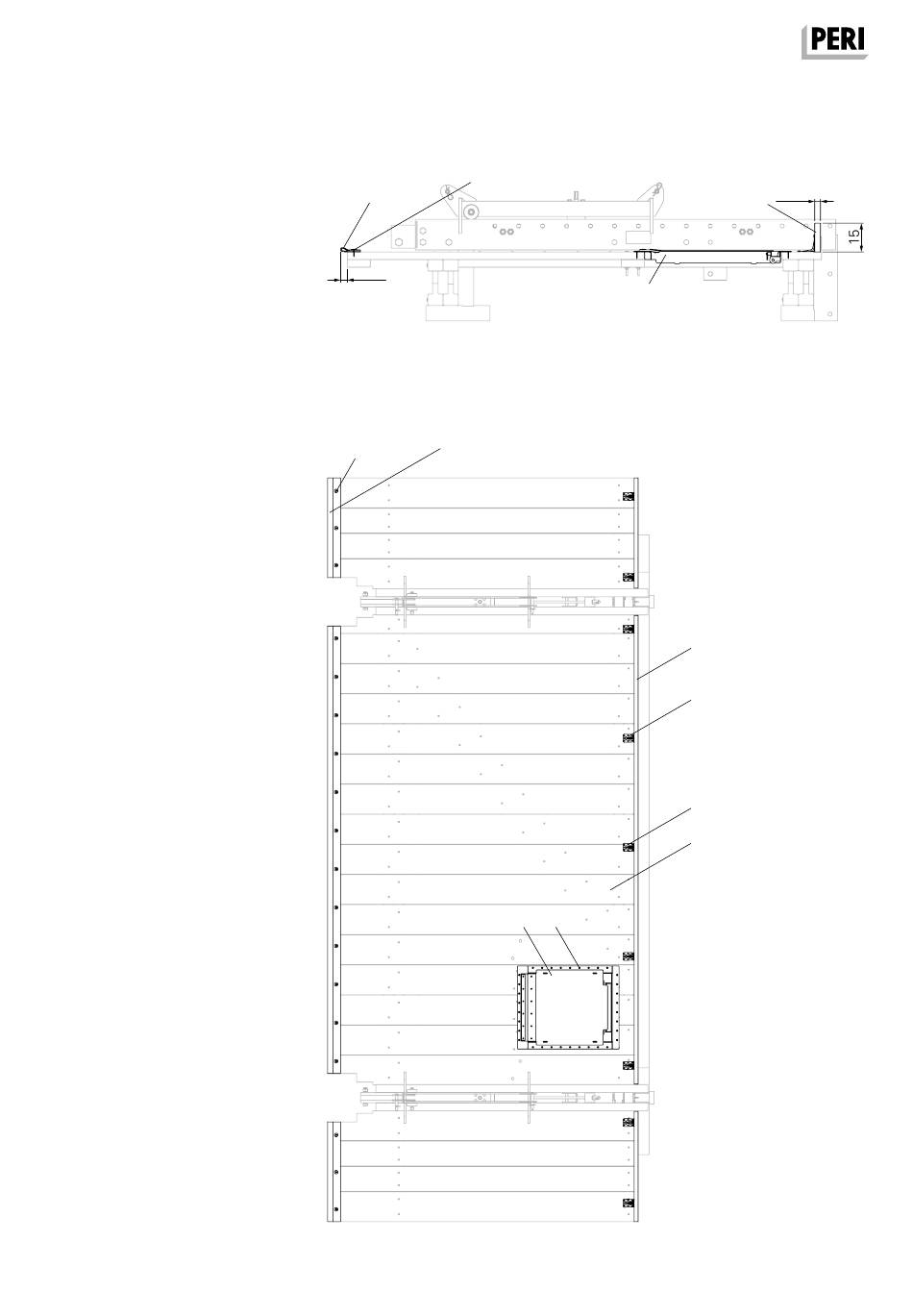

Abb. C1.05a
33 + 68
94
DR-21-008391_005-05 LUKE RCS u. Bordbretter montieren.
Abb. C1.05
eps
32
32 33a
3
31
31
34
33b
27
59
