C8 Vormontage Kletterschienen RCS
Gerüstrohre montieren
1. Anschraubkupplungen-2 HT B
Ø 48-M20 (85.1) öffnen.
2. Gerüstrohre Stahl Ø 48,3 x 3,2 (39a)
einlegen.
3. Anschraubkupplungen-2 HT B
Ø 48-M20 (85.1) schließen.
4. Drehkupplungen SW 48/48 (86)
montieren und obere Kupplungen
öffnen.
5. Gerüstrohr Stahl Ø 48,3 x 3,2 (39b)
einlegen.
6. Drehkupplungen SW 48/48 (86)
schließen.

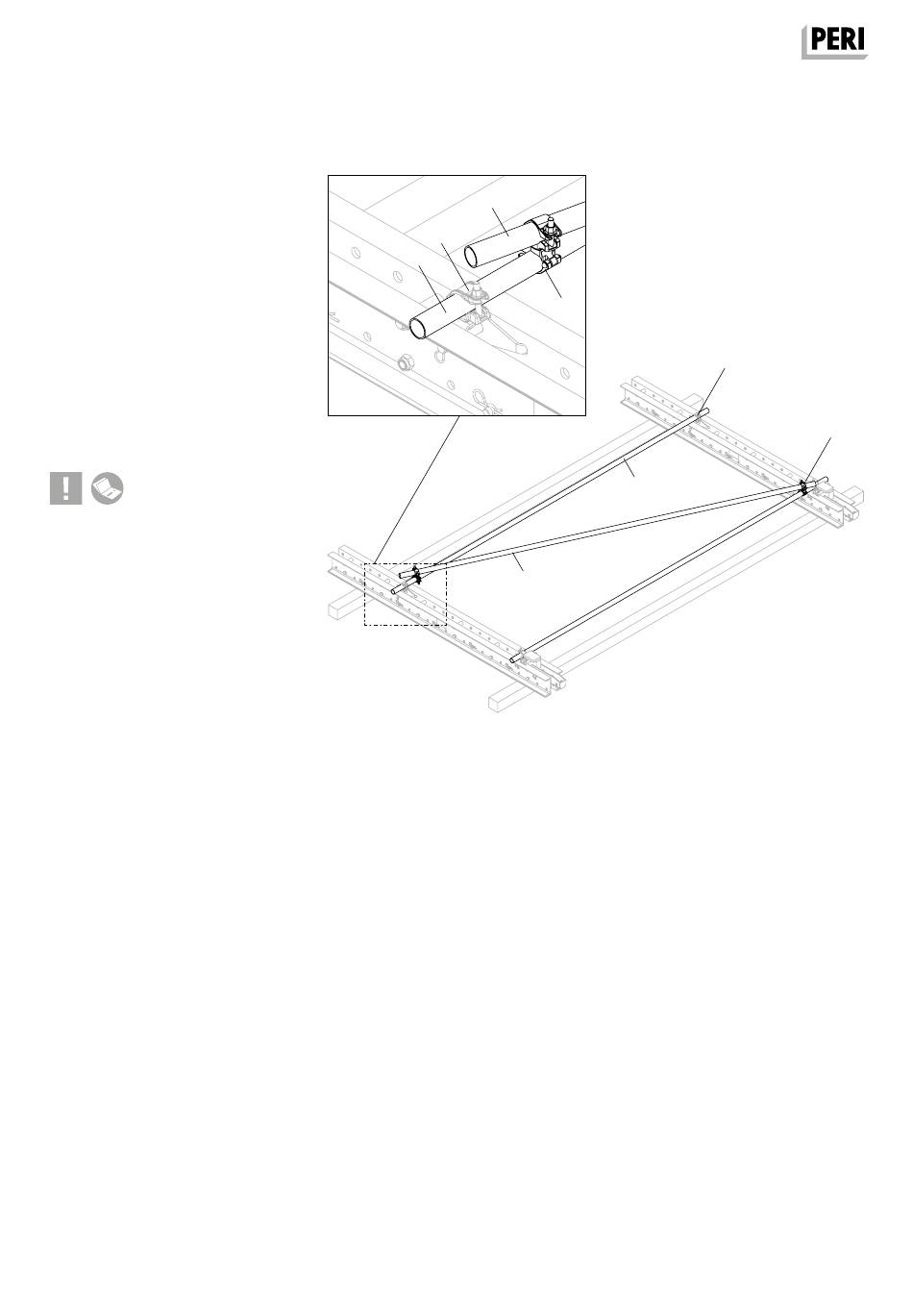

(Abb. C8.04 + C8.04a)
Hinweis
Vor dem Einbau die Kletterschiene an
den Gleitflächen fetten.
Hinweise siehe Montageanleitung
„RCS MAX Antriebsschiene und Hyd-
raulik".
90
39b
85.1
39a
Abb. C8.04a
Abb. C8.04
86
39a
39b
