D4 Klettereinheit einhängen
Hydraulikaggregat und Scha-
lung montieren
■
Montageanleitung „RCS MAX Klet-
terzylinder und Hydraulik beachten".
■
Montageanleitung des Hydraulikag-
gregats beachten.
Bauteile
3 Hydraulik Aggregat RCS MAX
2x 210bar, 380-460V
Montage
1. VARIO GT 24 Träger-Wandschalung
(54) an Fahrwagen RCS (24.3) mon-
tieren.
2. Krangehänge abschlagen.
3. Hydraulik Aggregat RCS MAX
2x 210bar, 380-460V (3) an Gerüst-
rohren Stahl Ø 48,3 x 3,2 (39) mon-
tieren.
4. Kletterzylinder RCS MAX 75 (1) an
Hydraulik Aggregat RCS MAX
2x 210bar, 380-460V (3) anschließen
und Hydraulik Aggregat RCS MAX
2x 210bar, 380-460V (3) gemäß
Montageanleitung in Betrieb neh-
men.

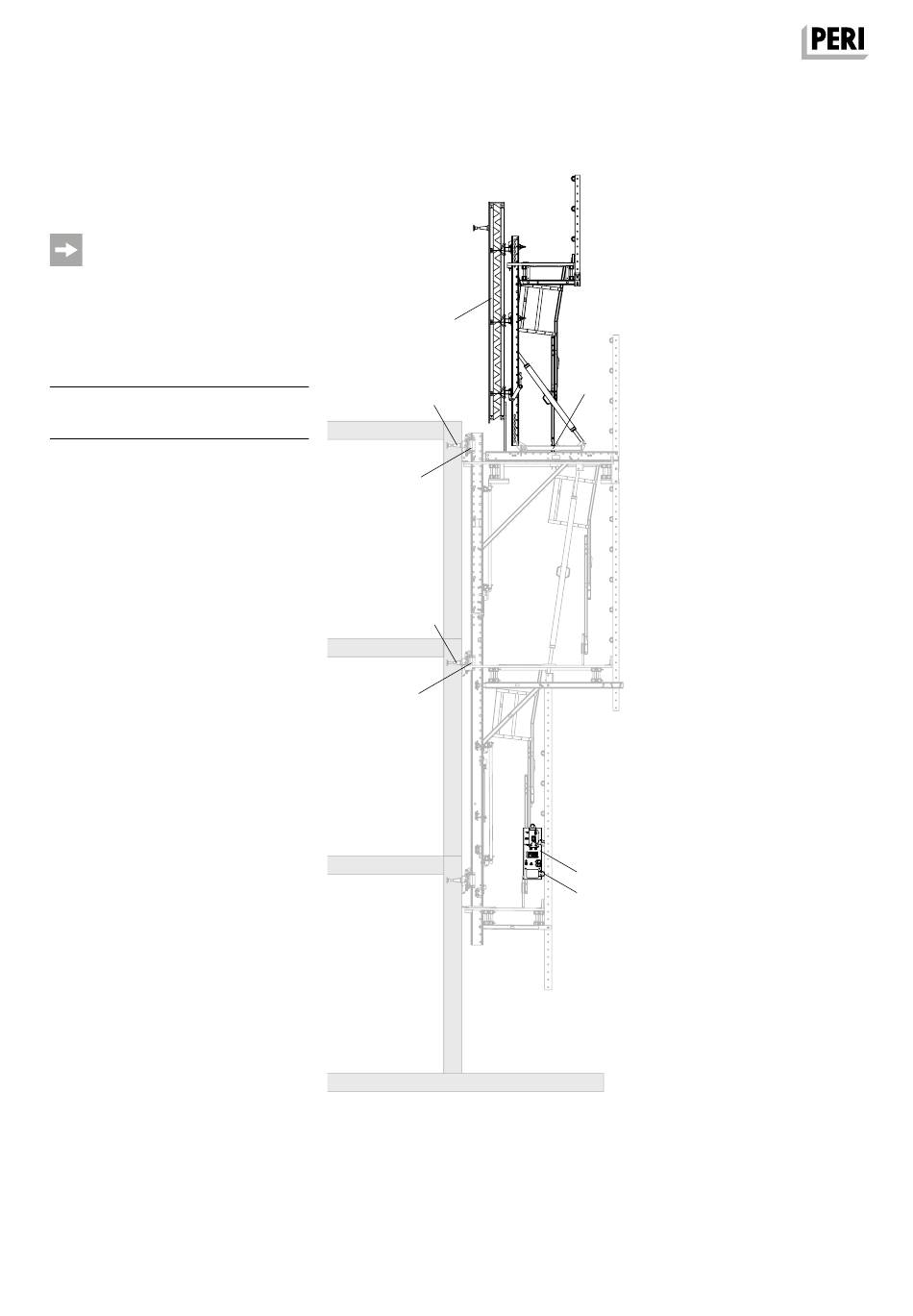

(Abb. D4.04)
114
54
B
5a
C
5b
DR-21-014501_007-04 Schalungseinheit, Hydraulikag-
Abb. D4.04
gregat montiert.eps
24.3
3
39
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
