B1 Planung des Traggerüsts
Bemessung
Die Bemessung erfolgt auf Grundlage
einer separaten Bemessungsinformati-
on.
Hierbei beachten,
■
dass die zulässige Einflussbreite in
der Regel von der Windbelastung im
Sturmzustand abhängt, jedoch bei
kleinen Sturmstaudrücken oder klei-
nen Wandschalungshöhen auch die
anderen Zustände maßgebend sein
können.
■
dass für Eckbereiche, Übergangsbe-
reiche und zentrale Regelbereiche
unterschiedliche zulässige Einfluss-
breiten gelten.
■
dass die Bemessung der Kletteran-
ker für die Größe der Bühne maßge-
bend sein kann.
■
dass die Lasteinleitung und -weiter-
leitung im Bauwerk vom Bauwerks-
statiker für den Bauzustand statisch
nachzuweisen ist.

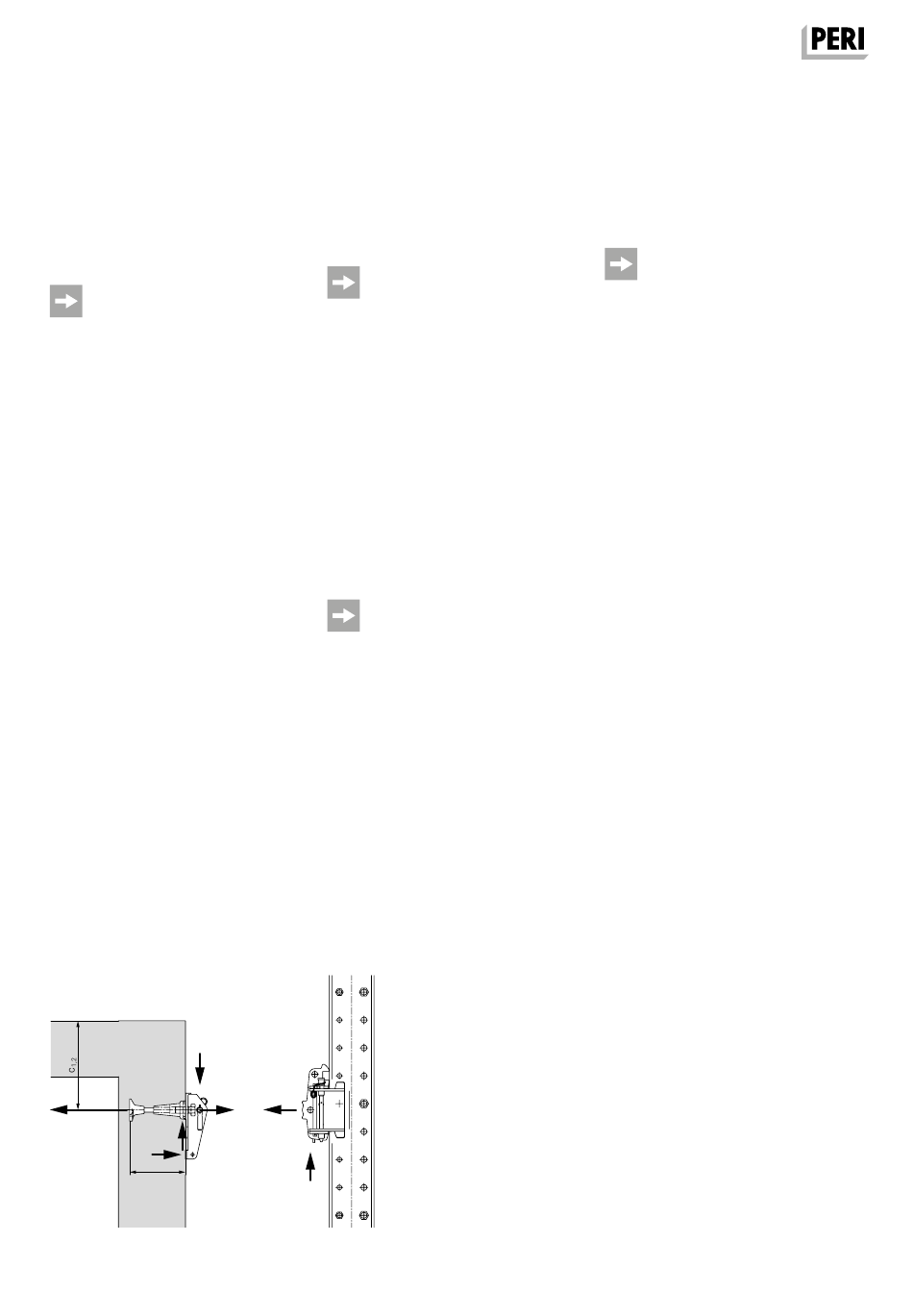

Freischnitt der Lagerreaktionen und Ankerkräfte am
Kletter- und Wandschuh
V
N
H
A
V
A
P
C
h
nom
Anker.eps
Abb. B1.07
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Varianten und Sonderanwendun-
gen
Hierbei beachten,
■
dass die in der Bemessungsinforma-
tion dokumentierte Varianten mit
Netzeinhausung oder Volleinhausung
insbesondere an Eckbühnen im Zu-
stand außer Betrieb und bei Sturm in
der Regel horizontale Abstrebungen
gegen das Bauwerk oder andere Zu-
satzmaßnahmen erforderlich sind.
■
dass von dem dokumentierten
Regel aufbau abweichende Abmes-
sungen, Anordnungen, Lasten oder
Lastkombinationen einen separaten
statischen Tragfähigkeitsnachweis
erfordern.
Hierzu werden dem Kunden notwendi-
ge Informationen zur Tragfähigkeit von
Einzelbauteilen auf Anfrage des Planers
von PERI bereitgestellt.
H
V
Nachweis der Verankerung
Hierbei beachten,
■
dass die in der Bemessungsinforma-
tion ausgewiesenen Auflagerreaktio-
nen H und V sich auf den Verbin-
dungsbolzen zwischen Wandschuh
RCS und Kletterschuh RCS bezie-
hen.
■
dass die Horizontallasten je nach Zu-
stand, Lastkombination und Richtung
der Windlast sowohl positiv (Zug) als
auch negativ (Druck) sein können.
■
dass sich die Ankerzugkraft durch
die Konsolwirkung des Wandschu-
hes P
gegenüber der Horizontalkraft
C
H am Kletterschuh unterscheidet:
N
= H + P
.
A
C
■
Zum Nachweis der Verankerung mit
Kletterkonus-2 M30/DW 20 oder
Schraubkonus M30/DW 26 in
Deutschland die jeweils zugehörige
bauaufsichtliche Zulassung beach-
ten.
– Z-21.6-1766 PERI Schraubkonus,
– Z-21.6-1767 PERI Kletterkonus.
■
Außerhalb von Deutschland kann
auch das etwas progressivere zuge-
hörige Gutachten herangezogen wer-
den.
■
Beide Nachweisverfahren werden in
einer separaten Bemessungsinfor-
mation behandelt.
41
