C1 Vormontage Arbeitsbühne
Bühnenbelag montieren
Montage
1. Belagbohlen (27) auf die vorgegebe-
ne Länge zusägen.
2. Belagbohlen (27) an jeder Kreuzung
mit Gitterträgern GT 24 (25) mit 2x
Spax Schraube TX 30 6 x 80 (35)
festschrauben.
3. Bohle 12 x 4 (60) mit Spax Schraube
TX 30 6 x 80 (35) an die Belagbohlen
(27) schrauben.
4. Bohlendiagonale (30) mit Spax
Schraube TX 30 6 x 80 (35) an Be-
lagbohlen (27) schrauben.
5. Bohle 12 x 4 (60) zur Unterstützung
der Lukenöffnung mit Spax Schrau-
be TX 30 6 x 80 (35) und Flr. Schr.
DIN 603 M8 x 125 MU (61) mit
Scheiben ISO 7094 100 HV, A 8 (68)
befestigen.

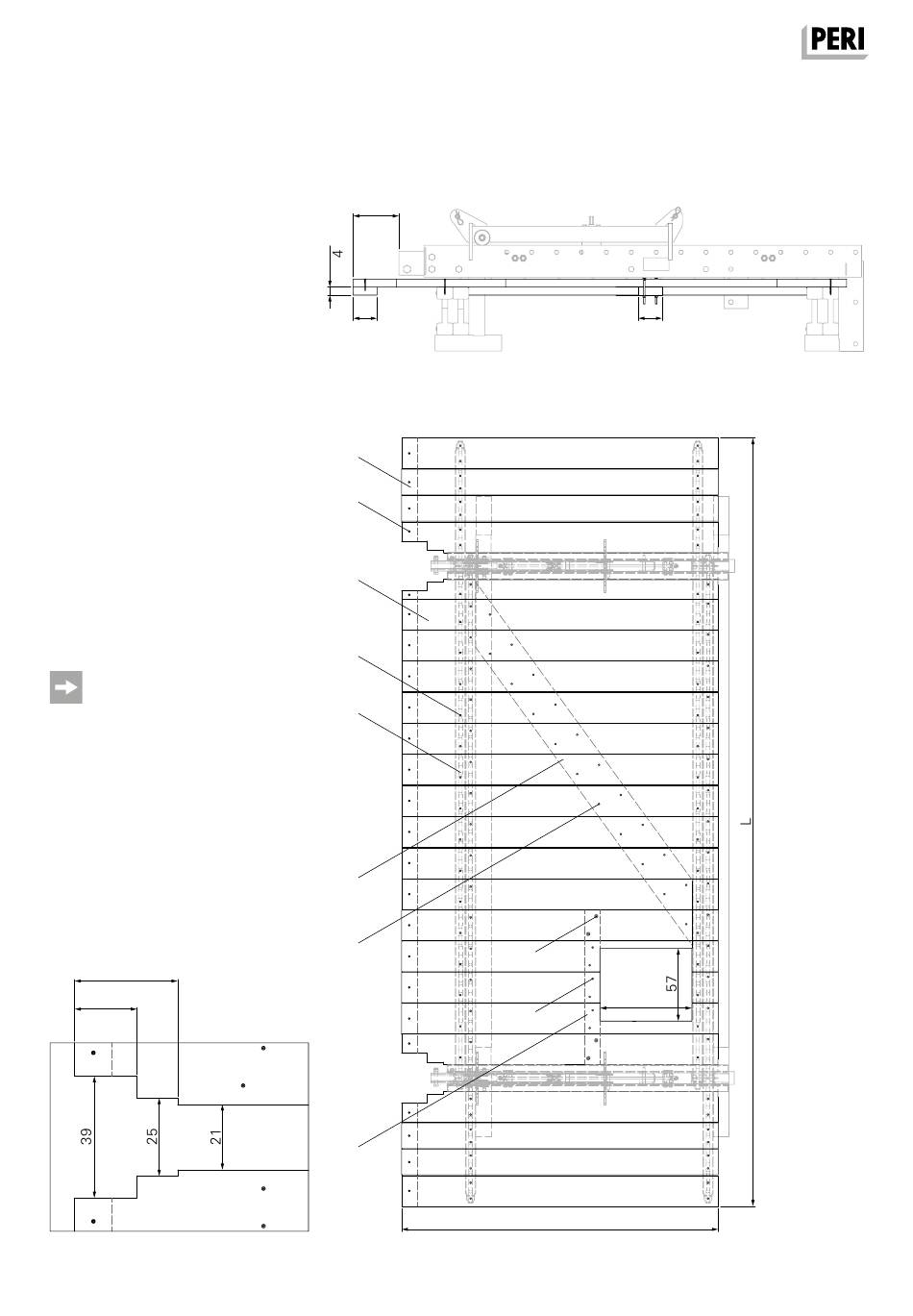

(Abb. C1.04 + C1.04a)
6. Aussparungen und Lukenöffnung
aus den Belagbohlen sägen.
(Abb. C1.04 + C1.04b)
■
Auskragende Belagbohlen mit Bohle
12 x 4 (60) fixieren.
■
Mindestbreite von 10 cm der seitlich
verbleibenden Belagbohle beachten!
■
Abstand Querbalkeneinheit zur Be-
lagskante prüfen.
33
20
DR-20-094509_005-06 Bohlenbelag montieren-
Abb. C1.04b
DET.eps
58
235
12
DR-21-008365_005-04 Bohlenbelag montierenDET.eps
Abb. C1.04a
60
35
27
35
25
30
35
61 + 68
60
DR-21-008365_005-04 Bohlenbelag montieren.eps
Abb. C1.04
12
72
35
247,5
