C8 Vormontage Kletterschienen RCS

Gefahr
Falscher Einbau der Kletterschiene!
System kann zusammenbrechen und
schwere Verletzungen bis hin zum Tod
zur Folge haben.

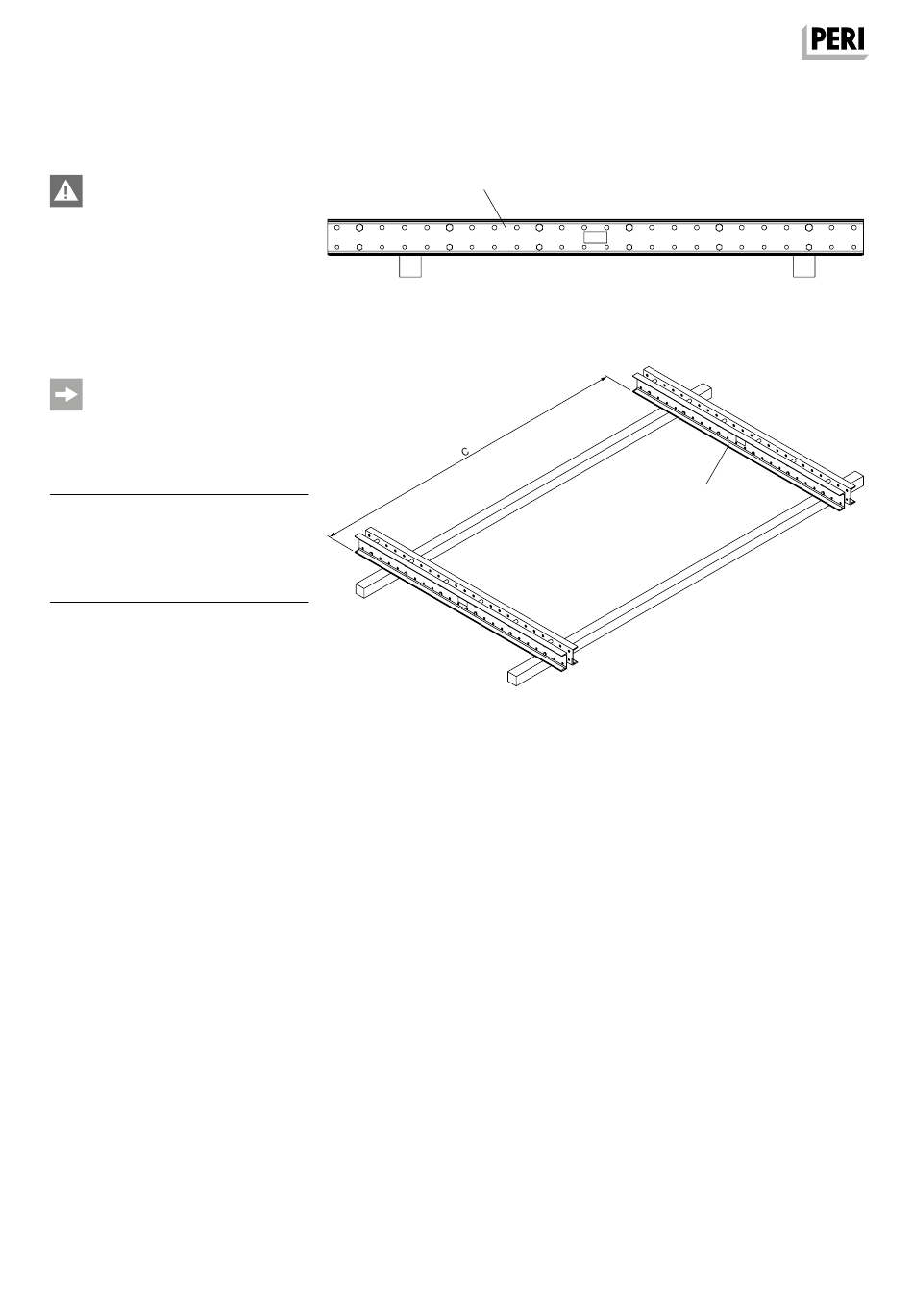

⇒ Auf die richtige Einbaulage der Klet-
terschienen achten (zwei Bohrungen
an der Unterseite frei).
(Abb. C8.01a)
■
Zur Montage ist eine ebene Monta-
gefläche erforderlich.
Bauteile
9 Kletterschienen RCS
39 Gerüstrohr Stahl Ø 48,3 x 3,2
84 Bolzen Set RCS MAX
85 Gerüstrohrhalter Ø 48 RCS
86 Drehkupplung SW 48/48
Montage vorbereiten
1. Kanthölzer auf die Montagefläche le-
gen.
2. Kletterschienen RCS (9) im Abstand
c auf die Kanthölzer ablegen.
(Abb. C8.01)
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
9
Abb. C8.01a
DR-21-030798_008-01 Kletterschienen positionieren.eps
Abb. C8.01
DR-20-102027_004-02 - BOLZEN SET RCS MAX
mont.DET.eps
DR-21-030807_008-02 BOLZEN SET RCS MAX montieren.eps
9
DR-20-102027_004-02 - BOLZEN SET RCS
MAX mont.DET2.eps
87
