C4 Vormontage Betonierbühne

Montage vorbereiten

■
Zur Montage ist eine ebene Monta-
gefläche erforderlich.
■
Zwischenzustände durch temporäre
Abstützungen gegen Umkippen si-
chern.
■
Ausgerichtete und eingemessene
Anschläge vereinfachen eine exakte
und schnelle Vormontage der Ar-
beitsbühne. (Abb. C4.01)
Montagefläche montieren
1. Ausreichend lange Kanthölzer
12 x 12 cm im Abstand 75 cm auf
Montagefläche montieren.
2. Anschläge im Abstand „C" auf die
Kanthölzer 12 x 12 cm montieren.
(Abb. C4.01)
Betonierbühne montieren
Bauteile
25 Gitterträger GT 24
27 Belagbohlen
31 Bordbrett 15 x 3
34 Winkelverbinder 90° verstärkt
38 Bügel A64 DIN 3570 M12
41 Bühnenträger RCS/SRU 113
42 Skt. Holzschraube DIN 571 8 x 60
43 Geländerpfosten RCS 184
44 Mutter ISO 4032 M12-8
60 Bohle 12 x 4
Bühnenträger RCS/SRU 113 vorbe-
reiten
1. Bühnenträger RCS/SRU 113 (41) an
den Anschlägen anlegen und aus-
richten. (Abb. C4.02)
2. Befestigungswinkel (41.1) am Büh-
nenträger lösen, senkrecht stellen
und wieder festschrauben.
70

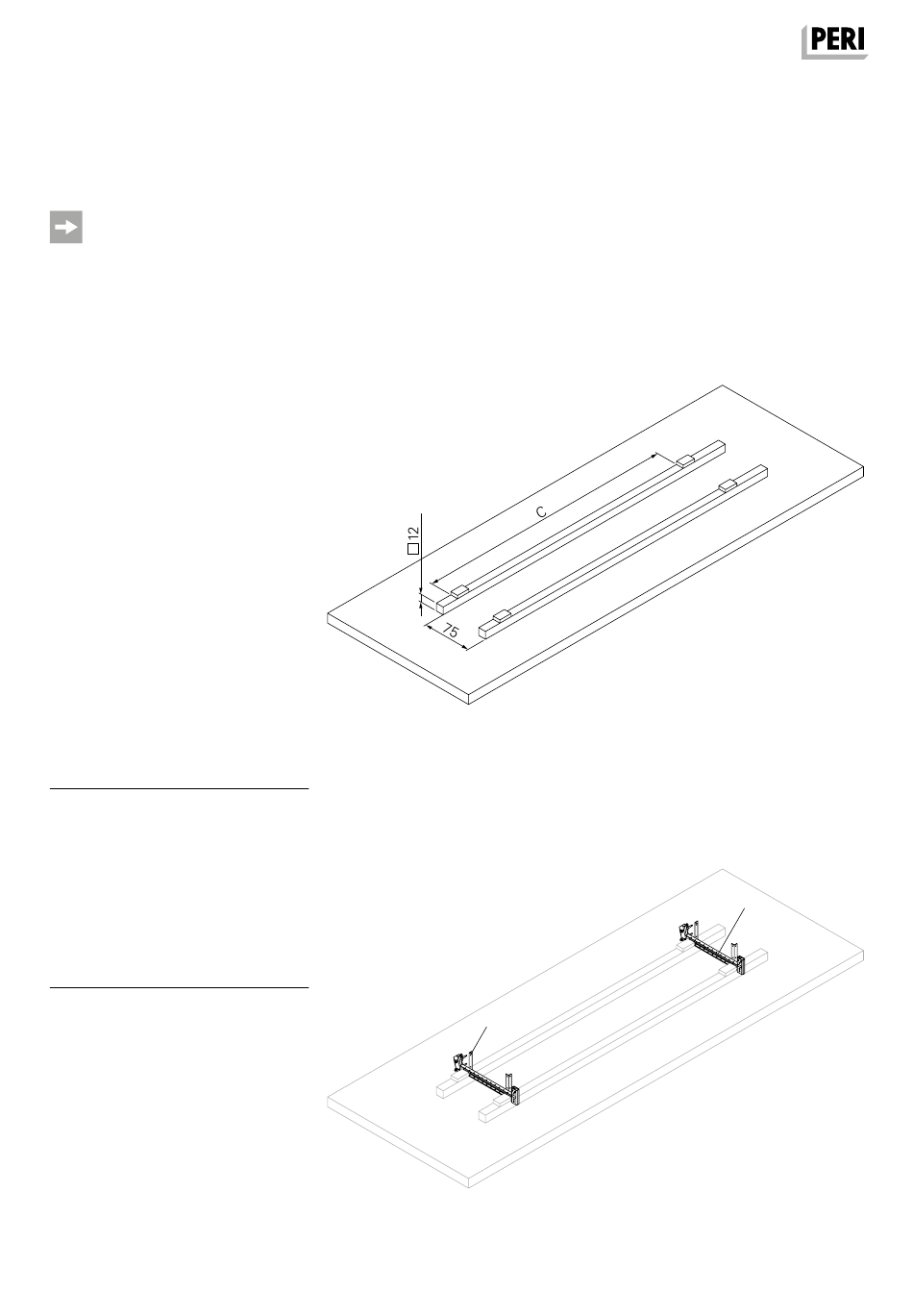

Abb. C4.01
DR-20-095304_007-01 Vorbereitung Montageplatte BB.eps
41.1
Abb. C4.02
DR-20-095345_007-02 BUEHNENTRAEGER RCS_SRU 113 montieren.eps
41
