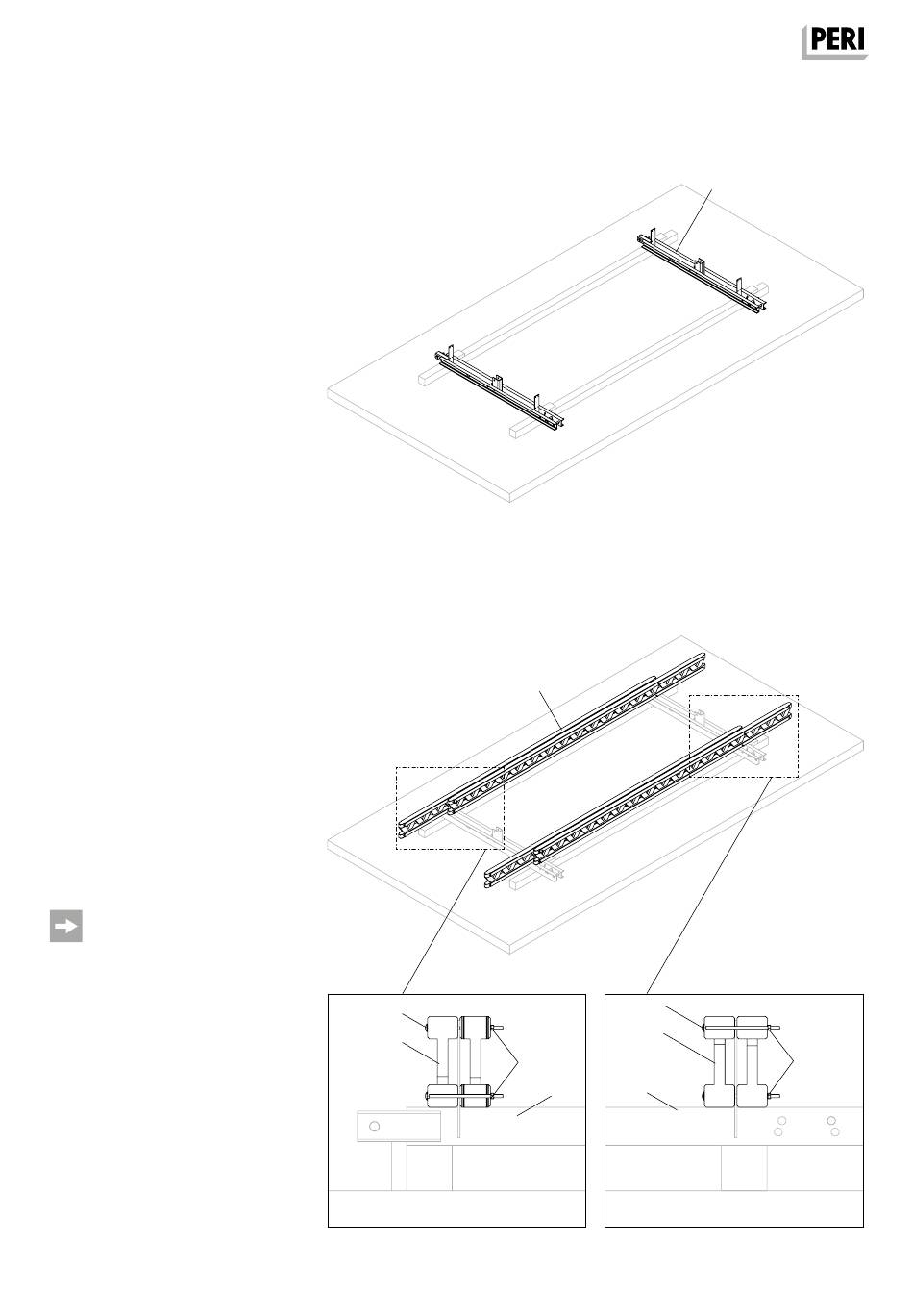

C2 Vormontage Zwischenbühne
Zwischenbühnenträger RCS 241
vorbereiten
1. Zwischenbühnenträger RCS 241 (28)
an den Anschlägen anlegen und aus-
richten. (Abb. C2.02)
Belagträger ausrichten und montie-
ren
1. Gitterträger GT 24 (25) nach Bohr-
plan mit Ø 8 mm vorbohren.
2. Gitterträger GT 24 (25) nach Plan auf
den Zwischenbühnenträgern RCS
241 (28) auflegen und ausrichten.
(Abb. C2.03)
3. Gitterträger GT 24 (25) mit Flr. Schr.
DIN 603 M8 x 200 MU (26) und
Scheiben ISO 7094 100 HV, A 8 (68)
an den Zwischenbühnenträgern RCS
241 (28) befestigen.
(Abb. C2.03a + C2.03b)
■
Doppelte Trägeranordnung:
– 2x Gitterträger GT 24 oder 2x Trä-
ger VT 20.
– Flr. Schr. DIN 603 M8 x 200 MU.
■
Einfache Trägeranordnung:
– Gitterträger GT 24 oder Träger
VT 20.
– Flr. Schr. DIN 603 M8 x 100 MU.
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Abb. C2.02
DR-21-009157_006-02 ZWISCHENBUEHNENTRAEGER RCS 241 positionieren.eps
Abb. C2.03
DR-21-009169_006-03 Belagträger montieren.eps
26
25
DR-21-009169_006-03 Belagträger montieren-
Abb. C2.03a
DET.eps
25
26
25
68
28
28
DR-21-009169_006-03 Belagträger montieren-
Abb. C2.03b
DET.eps
28
68
63
