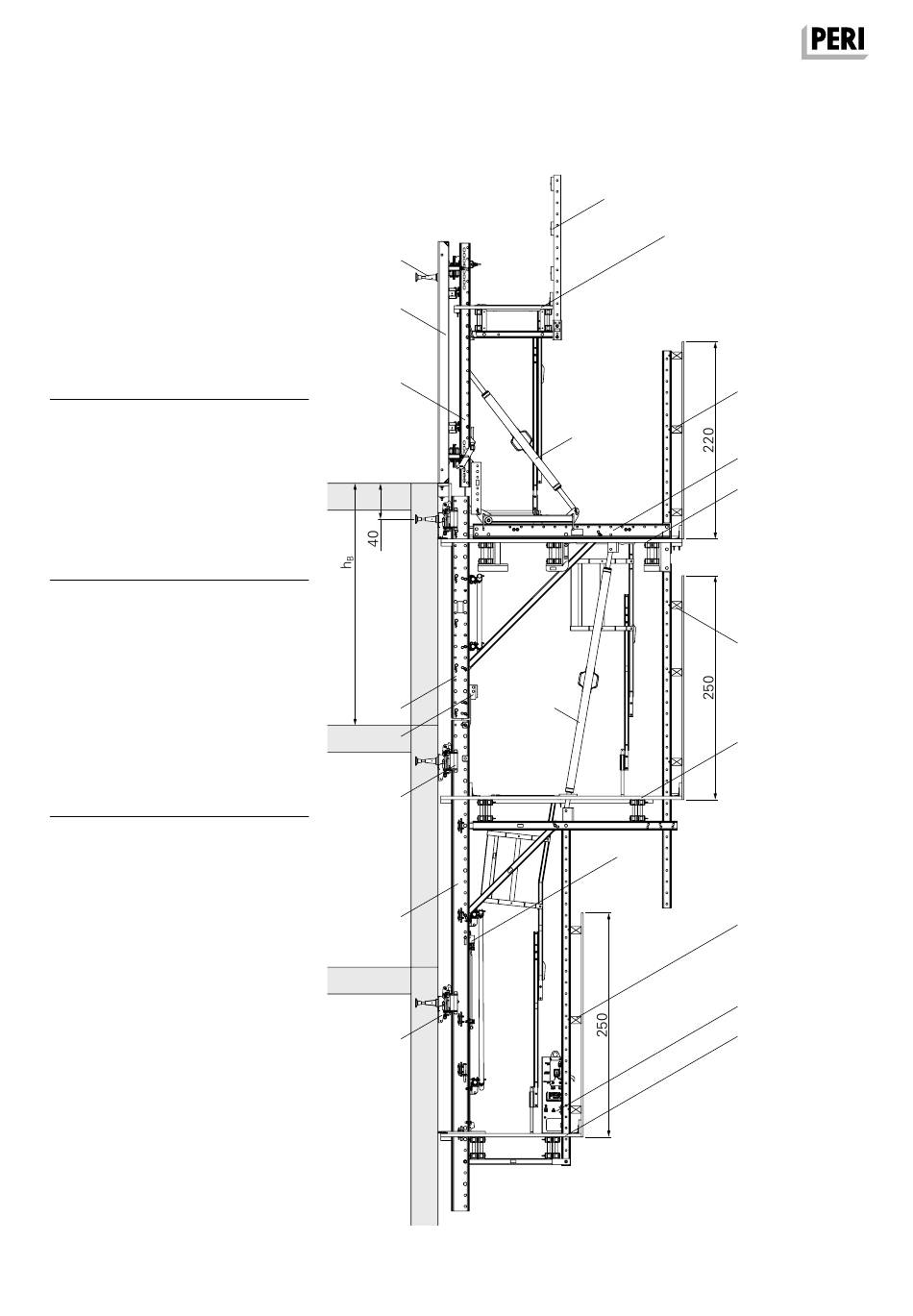

A1 Systemübersicht
Variante 2:
Einsatz mit MAXIMO Schalung und
Kanthölzer mit Volleinhausung.
■
Betonierbühne mit Bühnenträger
RCS/SRU 113 und Geländerbrettern.
■
Geschosshöhe h
= 2,70 m.
B
(Abb. A1.02)
Bauteile
A Arbeitsbühne
B Nachlaufbühne
C Zwischenbühne
D Betonierbühne
F Schwerlastspindel SLS
G Vorlaufanker
H Absturzsicherung Gerüstrohre
I Kanthölzer mit Volleinhausung
J Absturzsicherung Geländerbretter
1 Kletterzylinder RCS MAX 75
3 Hydraulik Aggregat RCS MAX
2x 210bar, 380-460V
5 Kletterschuh RCS
6 Wandschuh RCS
9 Kletterschiene RCS
10 Antriebsschiene RCS C MAX
23 Kletterschienen Gelenk RCS
24 Querbalkeneinheit RCS 220 VARIO
54 VARIO GT 24 Träger-Wandschalung
55 Stahlriegel Universal SRU U120
83 MAXIMO Wandschalung
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
G
83
55
9
23
5
10
6
DR-21-015934_020-01 Regelaufbau BH=2,7 m m. MAXIMO-Schalung.
Abb. A1.02
eps
J
D
F
F
1
I
24
A
I
C
I
3
B
21
