A1 Systemübersicht
Klettereinheit
Der Aufbau des Klettergerüstes variiert
je nach Geschosshöhe, verwendeter
Schalung und Art des Seitenschutzes.
In allen Versionen werden die Kletter-
schienen (1 + 2) durch Kletterschuhe
(50) und Wandschuhe (51) getragen,
die an bereits fertiggestellten Bau-
werksteilen montiert sind.
Die Kletterschienen sind im Regelfall
geteilt.
An den oberen Kletterschienen (1) sind
die Querbalken (21) für die Arbeitsbüh-
ne mit Fahrwagen und Kippträger (25)
für das Schalungssystem montiert.
An der unteren Kletterschiene (2) ist
die Nachlaufbühne (33) mit Nachlauf-
bühnenträger (34) und Geländerstiel
(88) montiert.
Der Seitenschutz kann als geschlosse-
ne Einhausung aus Gerüstrohren oder
Geländerbrettern hergestellt werden.
Variante 1:
Einsatz mit Schalung TRIO (41) und Ge-
rüst rohren als Seitenschutz
Geschosshöhe (h
) 3,00 m bis 3,60 m.
B
(Abb. A1.01)
18
47
41
50
51

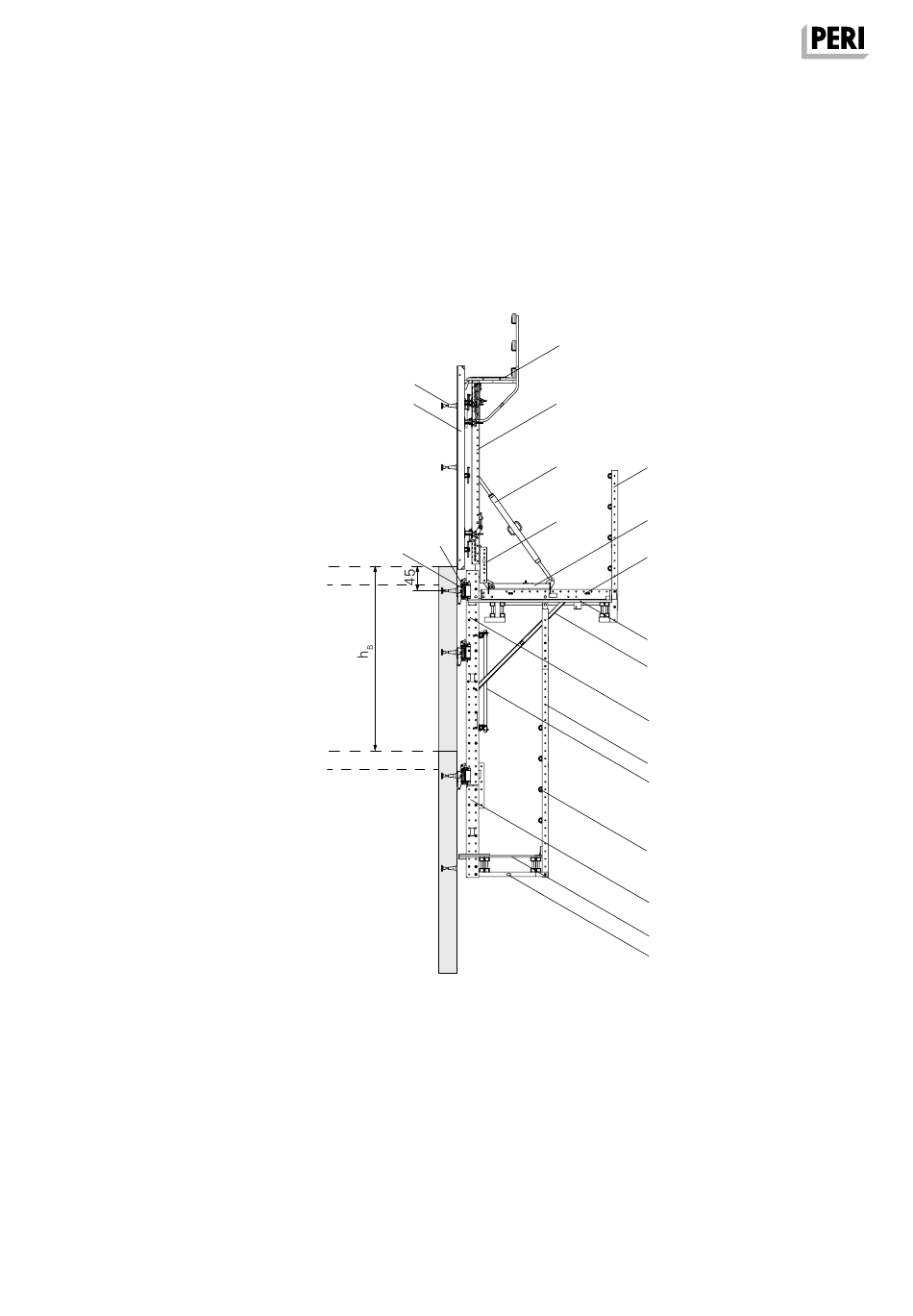

DR-19-084255_007-01Var1_3_Trio.eps
Abb. A1.01
36
25
28
79
24
35
21
20
11
1
81
87
88
2
33
34
