C3 Vormontage Nachlaufbühne
Bühnenbelag montieren
Montage
1. Belagbohlen (27) auf die vorgegebe-
ne Länge zusägen.
2. Belagbohlen (27) an jeder Kreuzung
mit Gitterträgern GT 24 (25) mit 2x
Spax Schraube TX 30 6 x 80 (35)
festschrauben.
3. Bohle 12 x 4 (60) mit Spax Schraube
TX 30 6 x 80 (35) an die Belagbohlen
(27) schrauben.

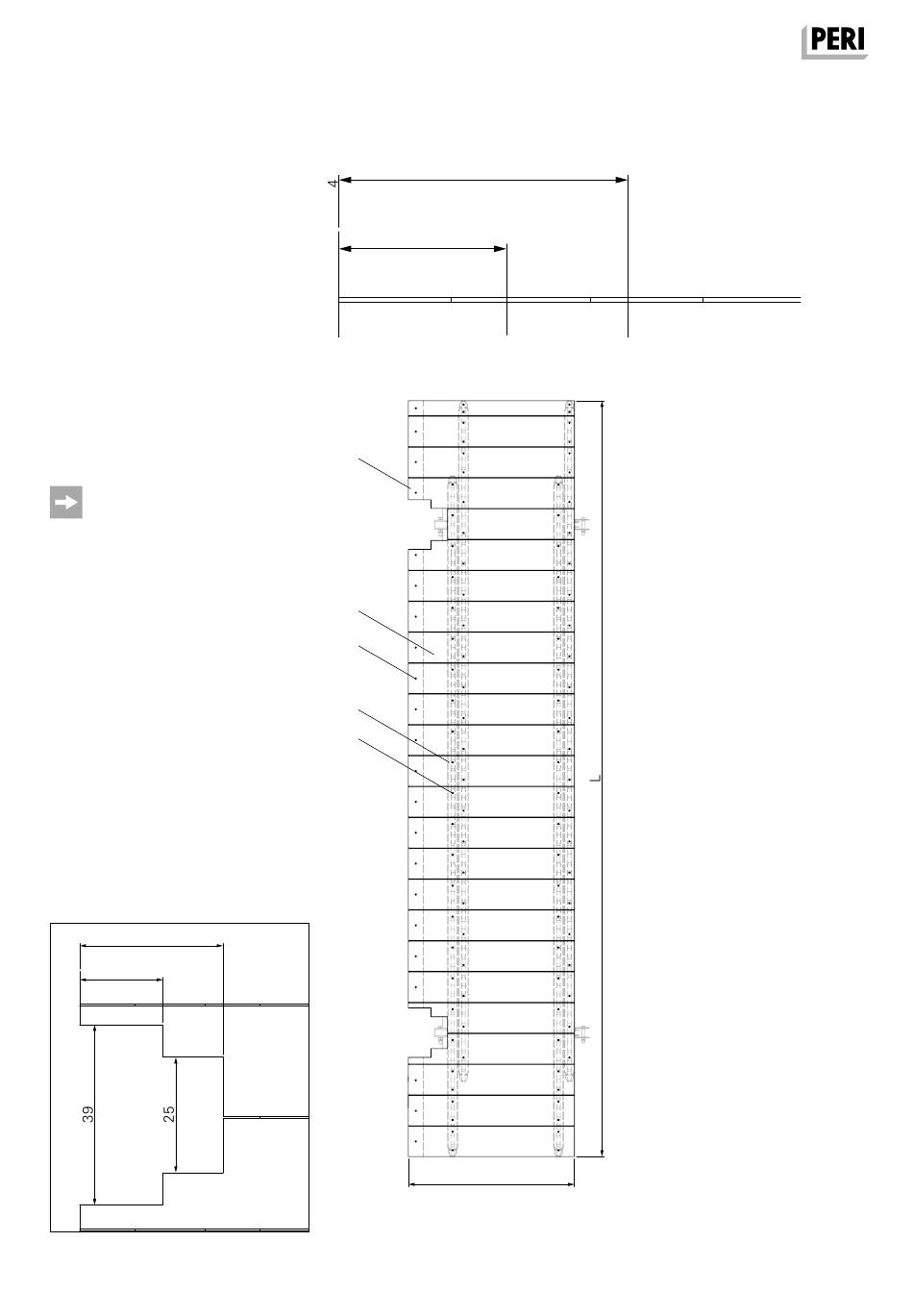

(Abb. C3.04 + C3.04a)
4. Aussparungen aus den Belagbohlen
sägen.
(Abb. C3.04)
Auskragende Belagbohlen mit Bohle
12 x 4 (60) fixieren.
31
18
Abb. C3.04b
68
31
12
DR-20-095133_006-04 Bohlenbelag montierenDET.eps
Abb. C3.04a
60
27
35
25
35
131
Abb. C3.04
DR-20-095133_006-04 Bohlenbelag montieren.
eps
