D3 Klettereinheit vervollständigen
Antriebsschienen RCS C MAX
und Bolzen Set RCS MAX
montieren
Antriebsschienen RCS C (10) an den
Distanzierungen anschlagen.
Bauteile
10 Antriebsschiene RCS C
84 Bolzen Set RCS MAX
Auslegen
1. Antriebsschienen am Kran anschla-
gen.
2. Antriebsschienen auf der Montage-
fläche unterhalb der Kletterschine-
nen RCS (9) platzieren und ausrich-
ten.
3. Kletterschienen Gelenk RCS (23) in
waagerechte Position klappen.
4. Bolzen Ø 25 x 180 (23.1a + 23.1b)
und Federstecker 4/1
(23.2a + 23.2b) aus der Parkposition
im Kletterschienen Gelenk RCS (23)
demontieren.
5. Kletterschienen Gelenk RCS (23) mit
Bolzen Ø 25 x 180 (23.1a) und Feder-
stecker 4/1 (23.2a) an der Kletter-
schiene RCS (9) befestigen.
6. Kletterschienen Gelenk RCS (23) mit
Bolzen Ø 25 x 180 (23.1b) und Fe-
derstecker 4/1 (23.2b) an der An-
triebsschiene RCS C (10) montieren.
7. Bolzen Set RCS MAX (84) in unters-
tem Loch der Kletterschiene montie-
ren:
– Hülse (84.2) an der vorgegebenen
Stelle in der Kletterschiene RCS
(9) platzieren.
– Bolzen 20 x 140 (84.1) durch Klet-
terschiene RCS (9) und Hülse
(84.2) stecken und Bolzen 20 x
140 (84.1) mit Federstecker 4/1
(84.3) sichern.

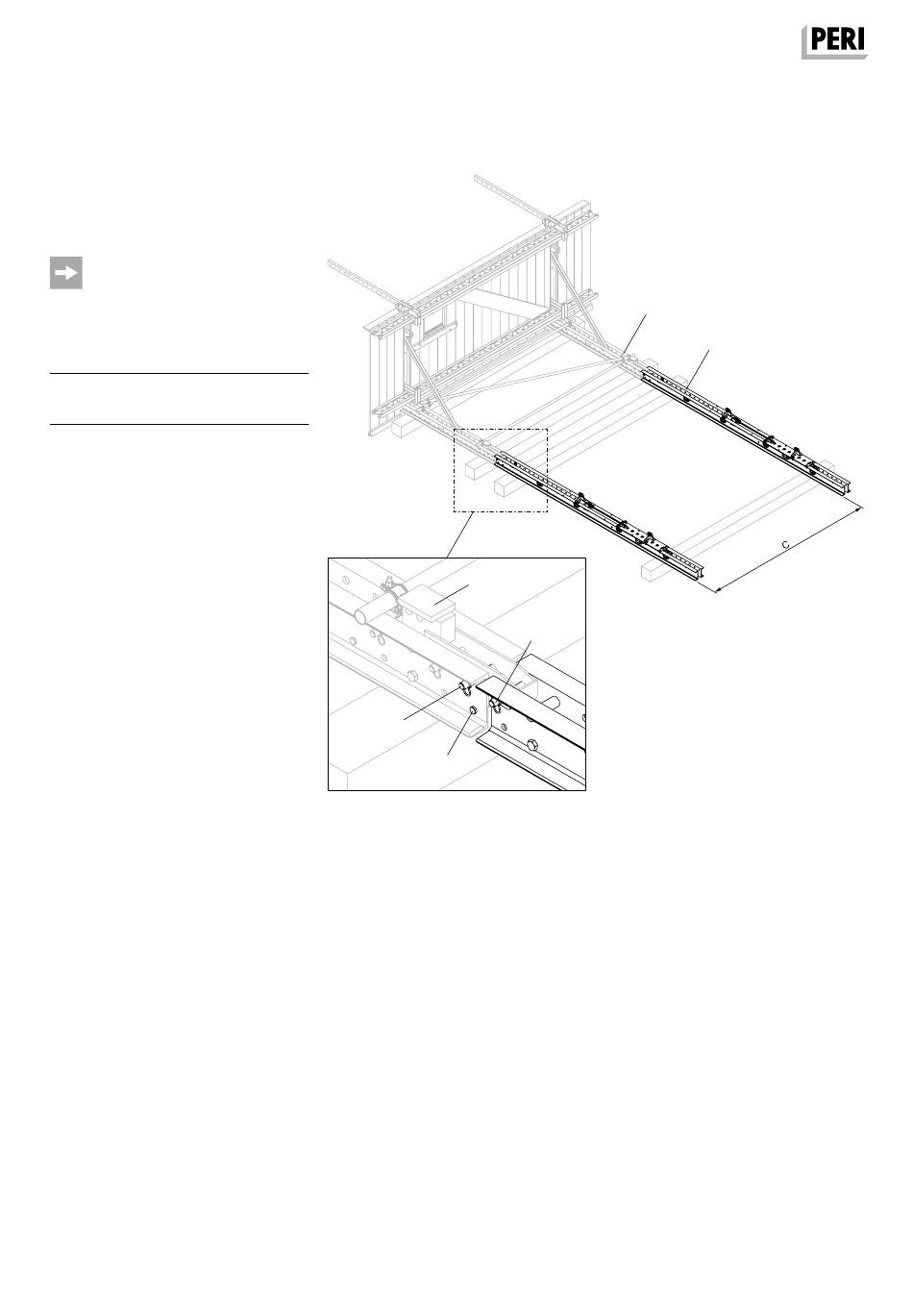

(Abb. D3.03 + D3.03a)
104
23
DR-21-013415_004-02 Antriebsschienen montieren.eps
23.1a
23.2a
84
DR-21-013415_004-02 Antriebsschienen montie-
Abb. D3.03a
renDET.eps
9
23.1b
23.2b
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
10
Abb. D3.03
