D3 Klettereinheit vervollständigen
Geländerstiele und Stellspin-
deln montieren
Regelausführung mit Gerüstrohren
oder Geländerbrettern:
■
Befestigungslöcher im Geländerpfos-
ten zeigen nach innen.
Bauteile
71 Passbolzen Ø 21 x 120
72 Federstecker 4/1
97 Geländerstiel RCS 509
111 Stellspindel
113 Geländerstiel RCS 384
Montage
1. Passbolzen im Zwischenbühnenträ-
ger in Pos. 1 oder 2 je nach Gelän-
derstiel 509 (U120) oder 384 (U100)
abstecken. (Abb. D3.07d/e)
2. Oberen Geländerstiel RCS 384 (113)
oder RCS 509 (97) zwischen den
Passbolzen Ø 21 x 120 im Zwischen-
bühnenträger RCS 241 (28) stecken.
3. Unteren Geländerstiel RCS 384 (113)
oder RCS 509 (97) mit Schr ISO
4014 M20 x 120-8.8 (113.1) und
Mutter ISO 7040 M20-8 (113.2) ent-
sprechend der Planung an der Quer-
balkeneinheit RCS 220 VARIO (24)
montieren.
4. Geländerstiel RCS mit Schr ISO
4014 M20 x 120-8.8 (97.1) und Mut-
ter ISO 7040 M20-8 (97.2) an Zwi-
schenbühnenträger RCS 241 (28)
montieren.
5. Geländerstiel RCS 509 (97) an Nach-
laufbühnenträger RCS 122 (40) mit
Schr ISO 4014 M20 x 120-8.8, Rohr-
hülse 26,9x2,6x60 (40.3) und Mutter
ISO 7040 M20-8 (40.4) montieren.
6. Stellspindel (111) mit 2x Passbolzen
Ø 21 x 120 (71) und Federstecker 4/1
(72) an der Querbalkeneinheit RCS
220 VARIO (24) und dem Zwischen-
bühnenträger RCS 241 (28) montie-
ren.

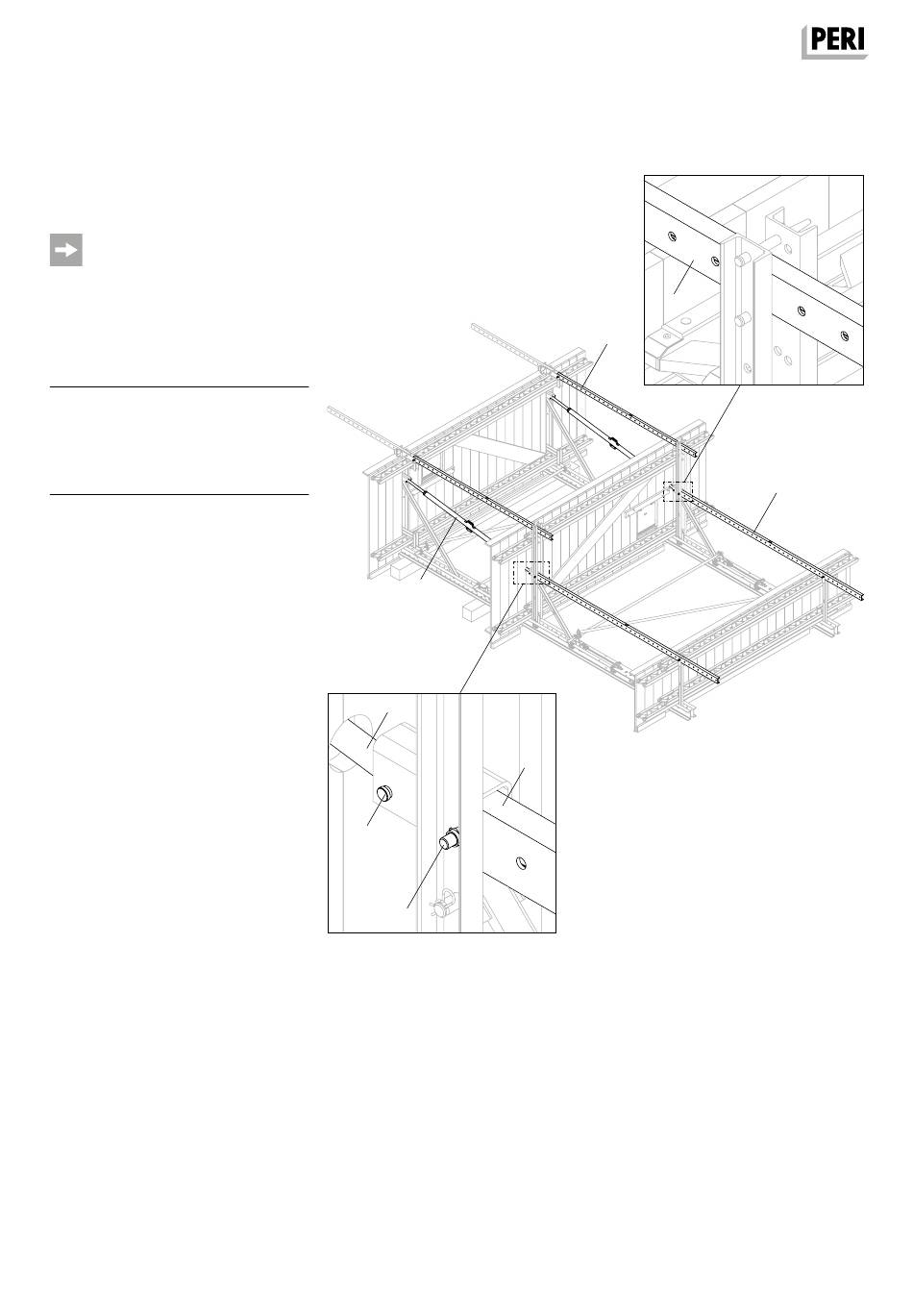

(Abb. D3.07 + D3.07a/b/c)
DR-21-013433_004-05 Schwehrlastspindeln u. Geländerstiele f. Rückenschutz montSEITE.eps
108
111
111
DR-21-013433_004-05 Schwehrlastspindeln u. Geländerstiele f. Rückenschutz mont..eps
71 + 72
97.1 + 97.2
DR-21-013433_004-05 Schwehrlastspin-
Abb. D3.07c
deln u. Geländerstiele f. Rückenschutz
97
113
DR-21-013433_004-05 Schwehrlastspin-
deln u. Geländerstiele f. Rückenschutz
97
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Abb. D3.07b
97
Abb. D3.07
